安费诺UWB FPC内置通讯天线结构设计

　　做消费电子、工业定位类设备的结构设计时，内置天线的选型和安装边界预留，往往是容易被忽略却直接影响整机信号表现的环节，这款FPC形式的UWB天线，是安费诺面向短距高精度定位场景推出的成熟方案，在做整机三维布局时可以直接参考其结构特征做安装位规划。从实际应用场景来看，这类天线目前覆盖的领域非常广，工业场景下的厂区人员定位标签、资产定位信标，消费电子领域的智能家居设备空间感知、AR/VR设备的空间定位，甚至汽车电子里的数字钥匙近场通讯模块，都会用到这类UWB频段的FPC天线，相比外置的棒状天线，FPC形式的天线可以直接贴装在设备壳体内部，不需要在外壳上开孔预留天线伸出位，能大幅提升整机的密封性能，也不会破坏设备外观的整体性。

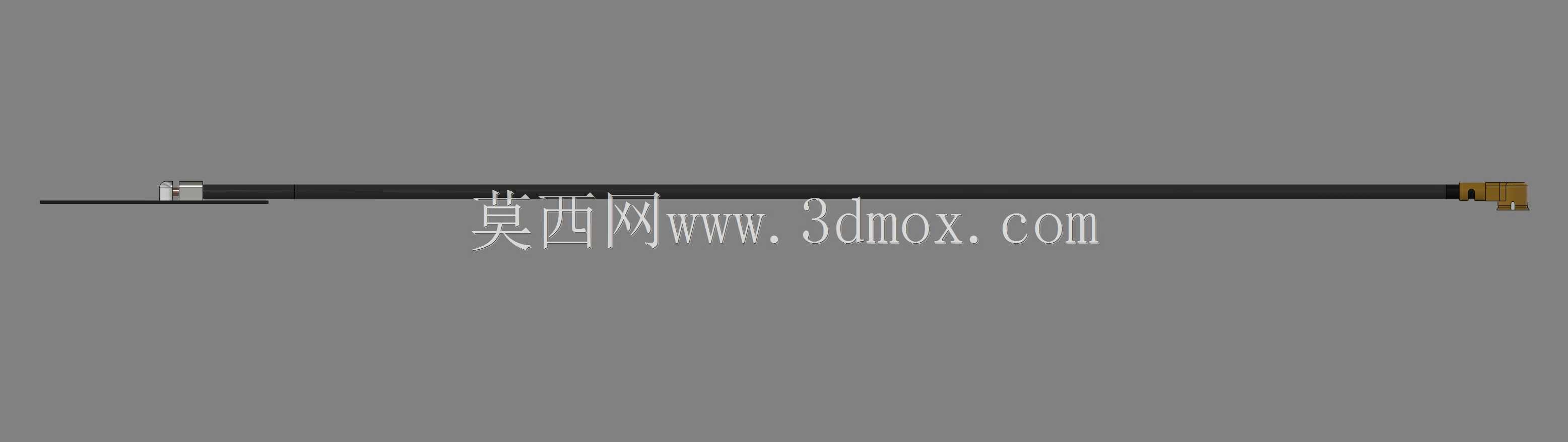

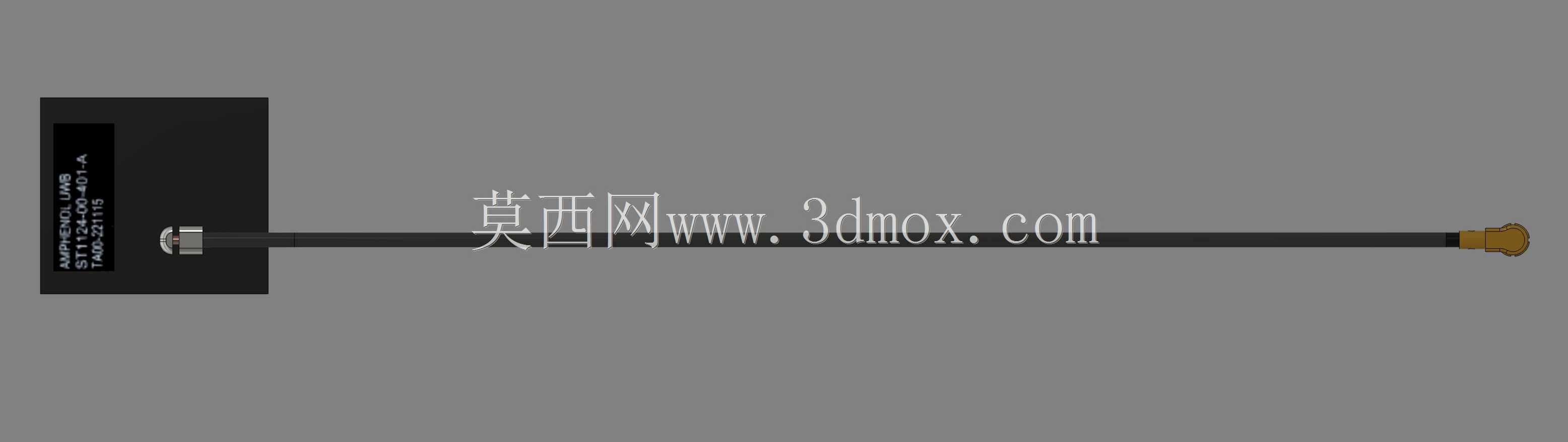

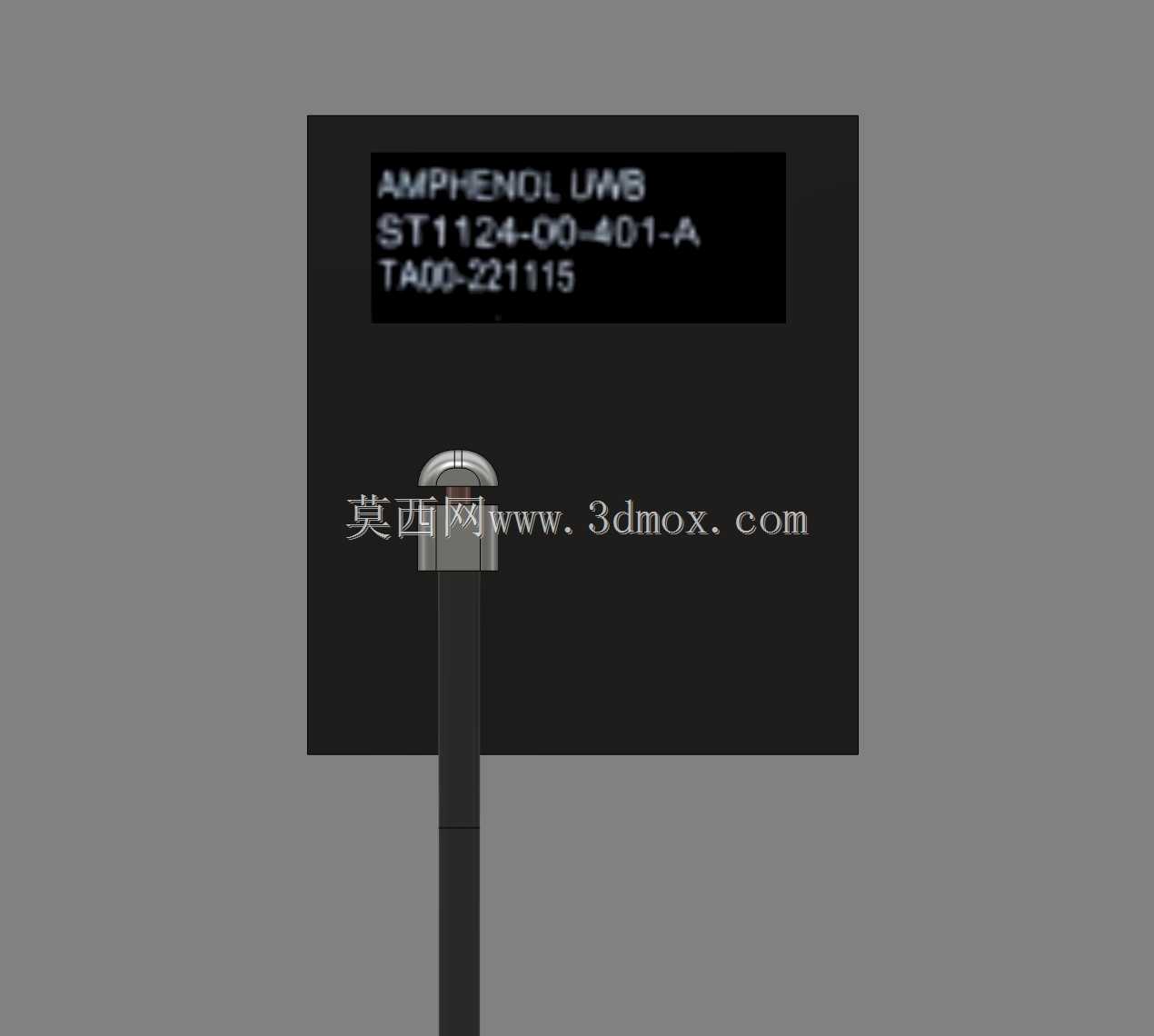

　　从产品功能特性来看，这款天线针对UWB频段做了阻抗匹配优化，辐射面采用FPC柔性基材制作，背面带背胶可以直接粘贴在设备内部的非金属安装面上，馈电端采用标准的射频连接结构，能直接适配常规的UWB射频模组接口，不需要额外做转接结构。在设计思路上，这款天线采用了矩形辐射面加延伸馈线的结构，辐射主体部分为方正的薄片状结构，馈线从辐射面一侧垂直引出，末端预留焊接或连接端，这种结构的好处是辐射主体部分可以根据设备内部的空闲空间灵活调整粘贴位置，细长的馈线可以绕过内部的PCB板、电池、结构筋位，不会和其他内部组件产生干涉。

　　做整机结构设计时需要注意，这款天线的辐射面部分不能被金属构件覆盖，安装位置要远离主板上的高速信号走线、金属屏蔽罩、电池金属外壳这类会屏蔽射频信号的部件，安装面要选择平整的塑料壳体内壁，粘贴时要保证辐射面完全贴合，不能出现褶皱、翘起的情况，否则会影响天线的驻波比，导致信号传输效率下降。从安装边界来看，辐射主体部分为薄型片状结构，厚度仅为FPC基材加背胶的厚度，几乎不占用整机的厚度方向空间，馈线部分为柔性结构，弯折半径不能小于厂家规定的最小值，避免馈线内部的导体断裂，连接端要预留足够的插拔或焊接操作空间，方便生产组装时的作业。在做三维建模适配时，要重点关注天线辐射面与周围金属部件的间距，通常建议辐射面周边至少预留3mm以上的净空区，这个区域内不能布置金属结构件、导电泡棉、金属镀层这类会影响天线辐射性能的结构，馈线的走线路径要提前在三维模型里规划好，用线槽或者背胶固定点把馈线固定在壳体上，避免设备组装或者使用过程中馈线移位，搭接到其他部件上影响信号。另外这类FPC天线的安装位置还要考虑远离设备内部的发热部件，比如功率器件、散热片附近，长期高温环境会导致FPC基材老化、背胶失效，出现天线脱落或者性能衰减的问题。

　　实际做结构验证的时候，要把天线模型装配到整机数字样机里，模拟实际安装状态检查干涉情况，确认辐射面的净空区满足要求，馈线长度足够连接到射频模组位置，不会出现拉扯馈线的情况，连接端的固定结构要做限位，避免使用过程中连接端松脱导致信号中断。相比硬质PCB材质的内置天线，这款FPC天线的柔性特征让它可以适配曲面壳体内壁的安装场景，对于内部空间紧凑、壳体带有弧面的小型穿戴设备、小型定位标签来说，适配性更强，不需要为了安装天线特意修改壳体结构做平面安装位，能进一步压缩整机的体积。在做天线固定结构设计时，除了天线自带的背胶，还可以在辐射面周边的壳体上设计几个小的压筋，压住天线的边缘，避免长期使用后背胶粘性下降导致天线翘起，压筋的高度不能超过天线基材的厚度，防止压到辐射面本身影响天线性能。馈线和射频模组连接的位置，可以设计一个小的线卡固定馈线末端，减少连接端的受力，避免设备跌落或者震动时连接端被扯松。
