SMA转UMCX射频同轴连接线缆结构设计

　　在射频信号传输链路的搭建场景中，板卡与外置天线、射频模块之间的互联往往需要兼顾空间占用与信号稳定性，这类细径同轴转接线缆就是为解决紧凑空间内的射频信号互联问题设计的。日常做通信设备结构设计时，经常会遇到机箱内部射频接口位置偏移、板卡端采用贴片式射频座、外置接口需要固定在机箱面板上的情况，这时候常规的同轴线缆要么硬度太高弯折后应力过大扯坏板卡焊盘，要么接头尺寸过大无法在狭窄的设备内部完成布线，这款转接线的结构设计刚好适配这类安装痛点。

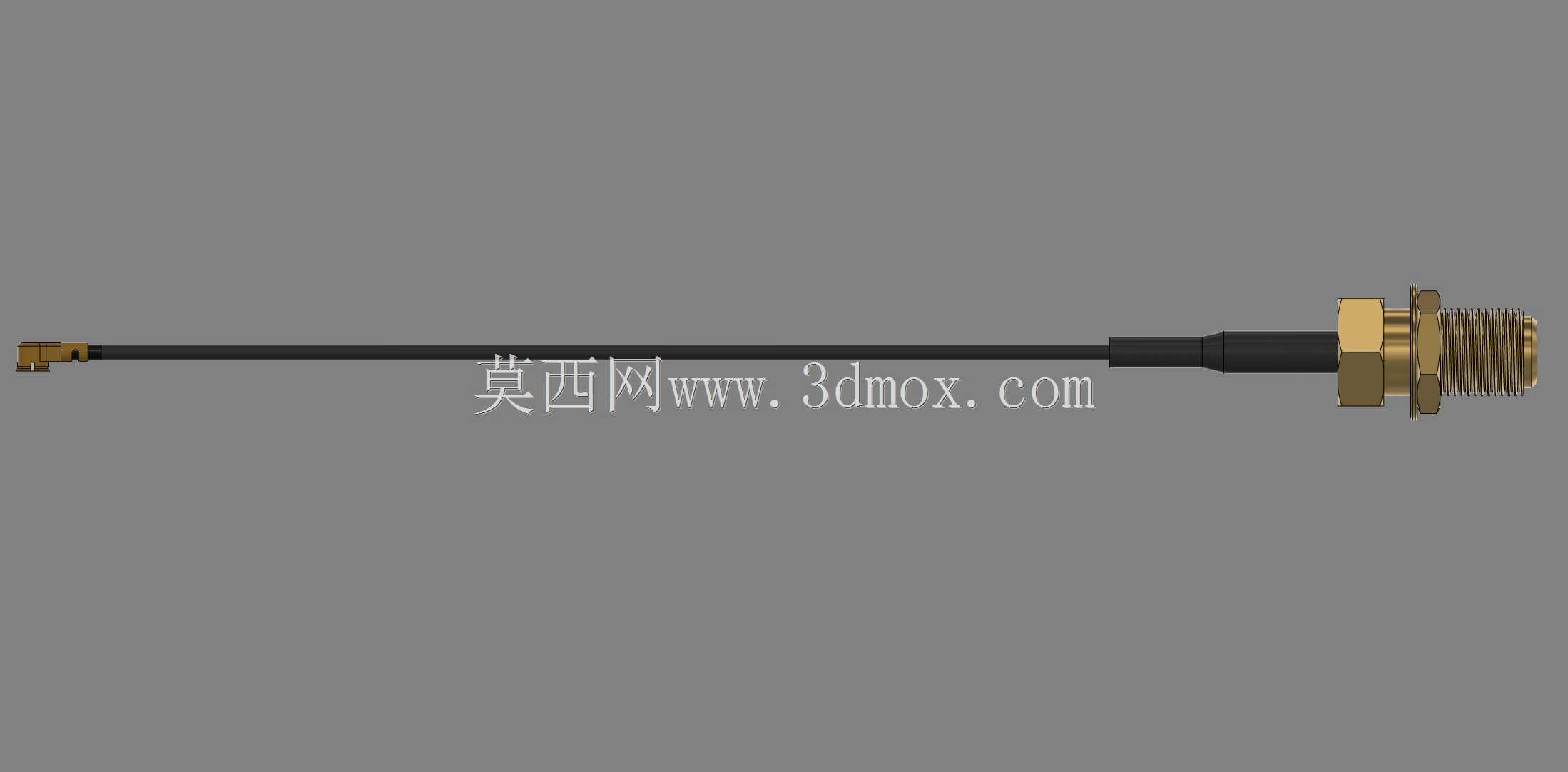

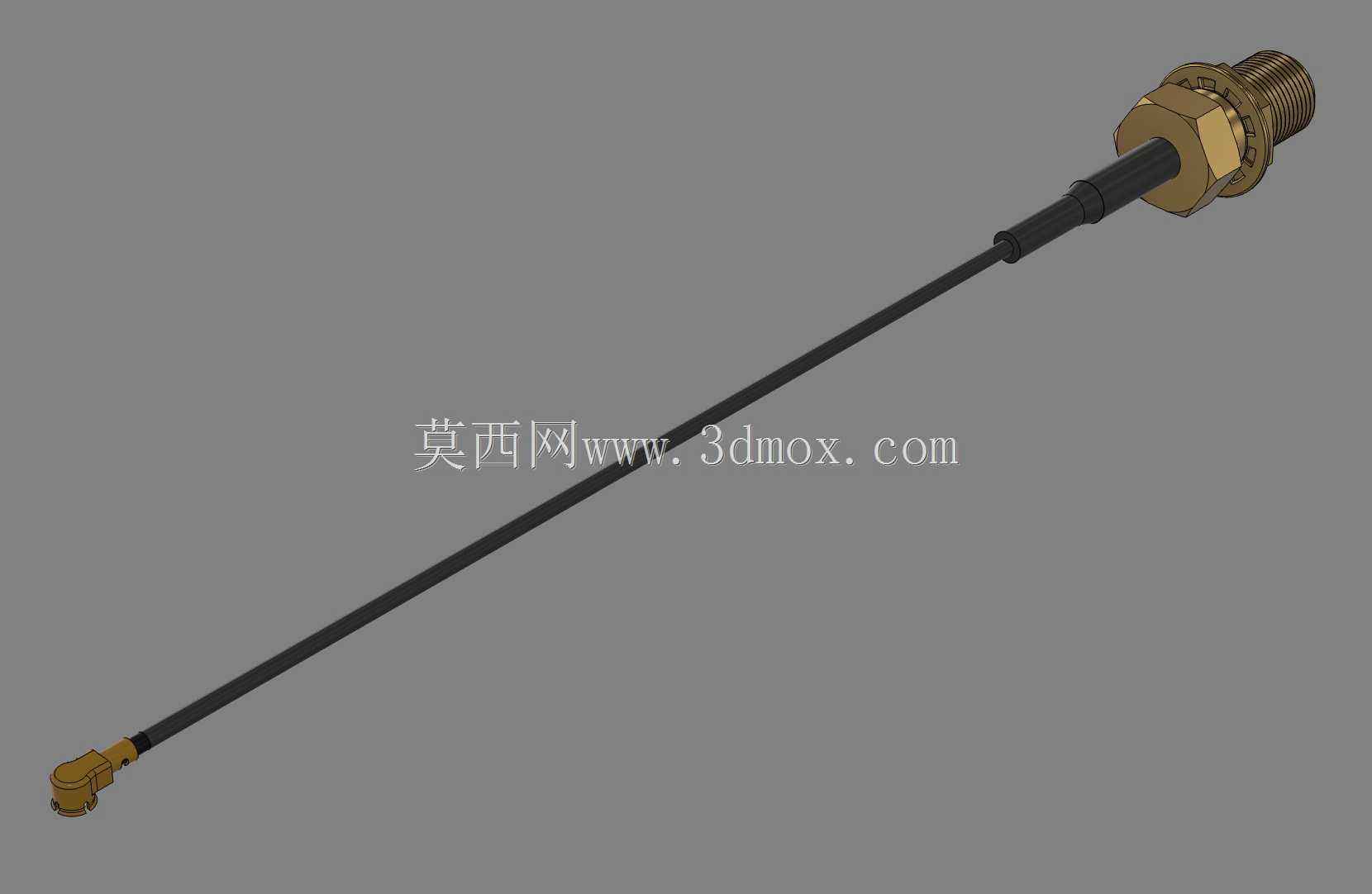

　　从功能特性来看，线缆一端采用SMA外螺纹穿墙式接头，接头自带六角锁紧结构与密封台阶，安装时可以直接穿过机箱面板上的预制开孔，通过螺母从外侧锁紧固定，接头的内导体采用标准SMA界面，能够匹配常规的SMA公头射频线缆、天线等组件，接头与线缆衔接位置做了应力释放过渡段，避免线缆反复弯折时外导体断裂导致驻波比升高。另一端采用UMCX弯式贴片接头，这类接头的体积远小于常规SMA接头，能够直接贴装在PCB板的对应焊盘位置，弯头设计可以让线缆出线方向平行于PCB板面，不会在板卡上方占用过多垂直空间，对于内部堆叠紧凑的便携通信设备、小型射频测试模块来说，这种出线方式能够大幅降低设备整体厚度。

　　设计这类线缆三维模型时，首先要确认两端接头的安装边界：SMA穿墙端的螺纹外径、六角对边尺寸、面板安装开孔的适配直径、锁紧后的突出长度都需要严格匹配行业通用标准，避免实际装配时出现螺母无法锁紧、接头与面板开孔间隙过大的问题；线缆部分的弯曲半径需要按照75欧姆细径同轴电缆的物理特性设置，建模时不能将线缆弯折到小于最小允许弯曲半径的程度，否则会导致实际生产时线缆外导体变形、信号传输损耗超标。UMCX端的接头尺寸需要匹配贴片焊盘的布局，接头底部的定位柱位置、焊脚宽度与间距都要和PCB封装尺寸对应，弯头的出线角度要控制在90度公差范围内，避免线缆贴板后与周边元器件产生干涉。

　　实际选型应用时，这类线缆多用于小型无线通信终端、射频测试治具、物联网网关设备内部，用来连接主板上的射频收发电路与机箱面板上的外置天线接口，相比直接将SMA接头焊接在PCB上的方案，采用转接线缆的方式可以抵消机箱加工、板卡安装带来的位置公差，避免装配时接头受到额外应力导致焊盘脱落。建模过程中需要重点还原线缆的柔性特征，两端接头的金属部分要区分不同材质的外观特征，SMA接头的螺纹部分要做真实的牙型建模，不能用贴图代替，方便后续做装配干涉检查时准确判断接头与周边结构件的间隙；线缆外被的直径要与所选同轴电缆的实际外径一致，布线时的走线路径要模拟实际装配时的自然弯曲状态，避免出现直角弯折、线缆拉伸过度的不符合实际装配情况的造型。

　　在安装边界的校核上，SMA端穿墙安装时，需要预留足够的螺母锁紧空间，扳手操作空间不能小于六角接头的外接圆直径，避免装配时工具无法到达锁紧位置；UMCX端贴装后，接头上方与周边元器件的间隙要大于线缆外径，方便生产时线缆的组装与固定，线缆在设备内部走线时，需要避开发热量大的功率器件与尖锐的结构棱边，模型中可以预留出线卡的安装位置，方便实际生产时固定线缆避免晃动。这类射频转接线的结构设计看似简单，实则每一处尺寸都直接影响最终的信号传输性能与装配可靠性，建模时需要结合实际生产装配的工艺要求，不能只追求外观相似而忽略工程实际的尺寸约束。
