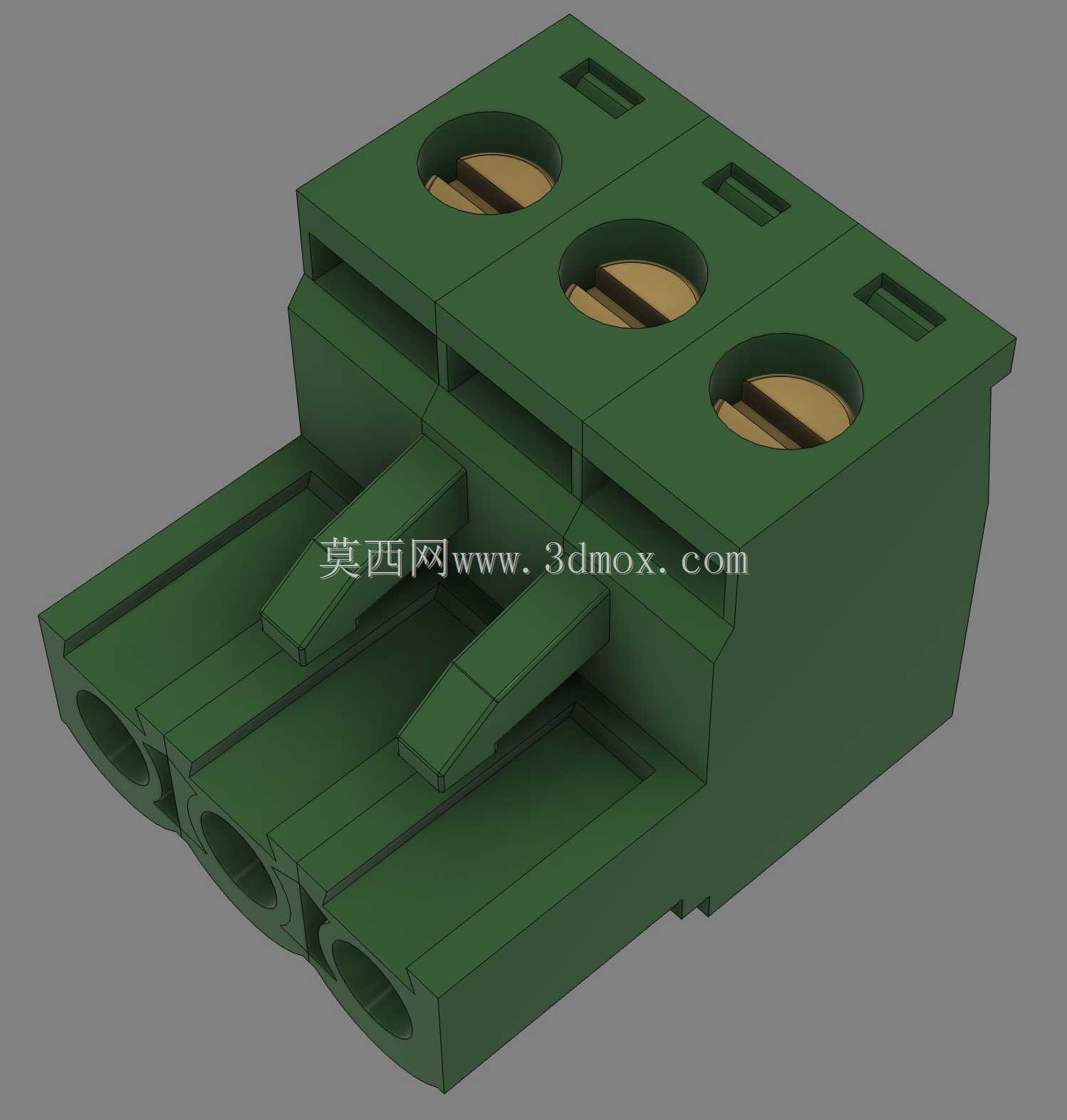

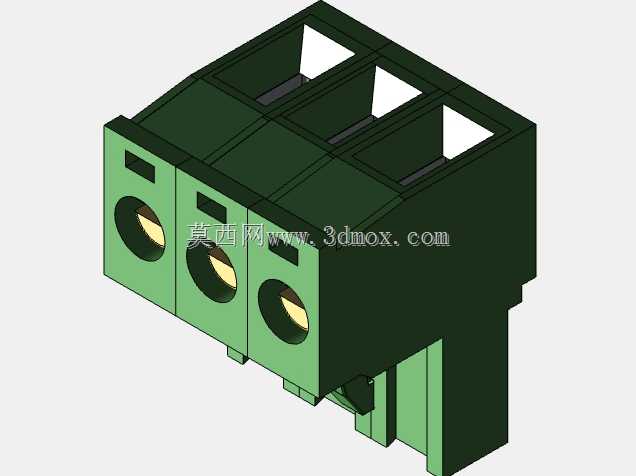

伍尔特3527系列直插式接线端子插头

　　这款直插式接线端子插头属于电路连接类基础五金配件，日常在工业控制柜内部布线、小型电源模块接线、分布式IO模块信号转接、低压配电终端接线场景中使用频率极高，尤其适合需要频繁插拔维护的设备接线工位，相比传统螺丝锁紧端子，能大幅减少现场接线的工时消耗，也能降低运维人员反复拧螺丝导致的端子滑牙、接线松动风险。从结构设计来看，这款端子采用5毫米标准间距设计，覆盖2路、3路两种极数规格，刚好匹配市面主流PCB板载接线座的孔位排布，安装时无需额外调整板卡开孔尺寸，可直接与对应规格的板端插座对插，适配性较强。

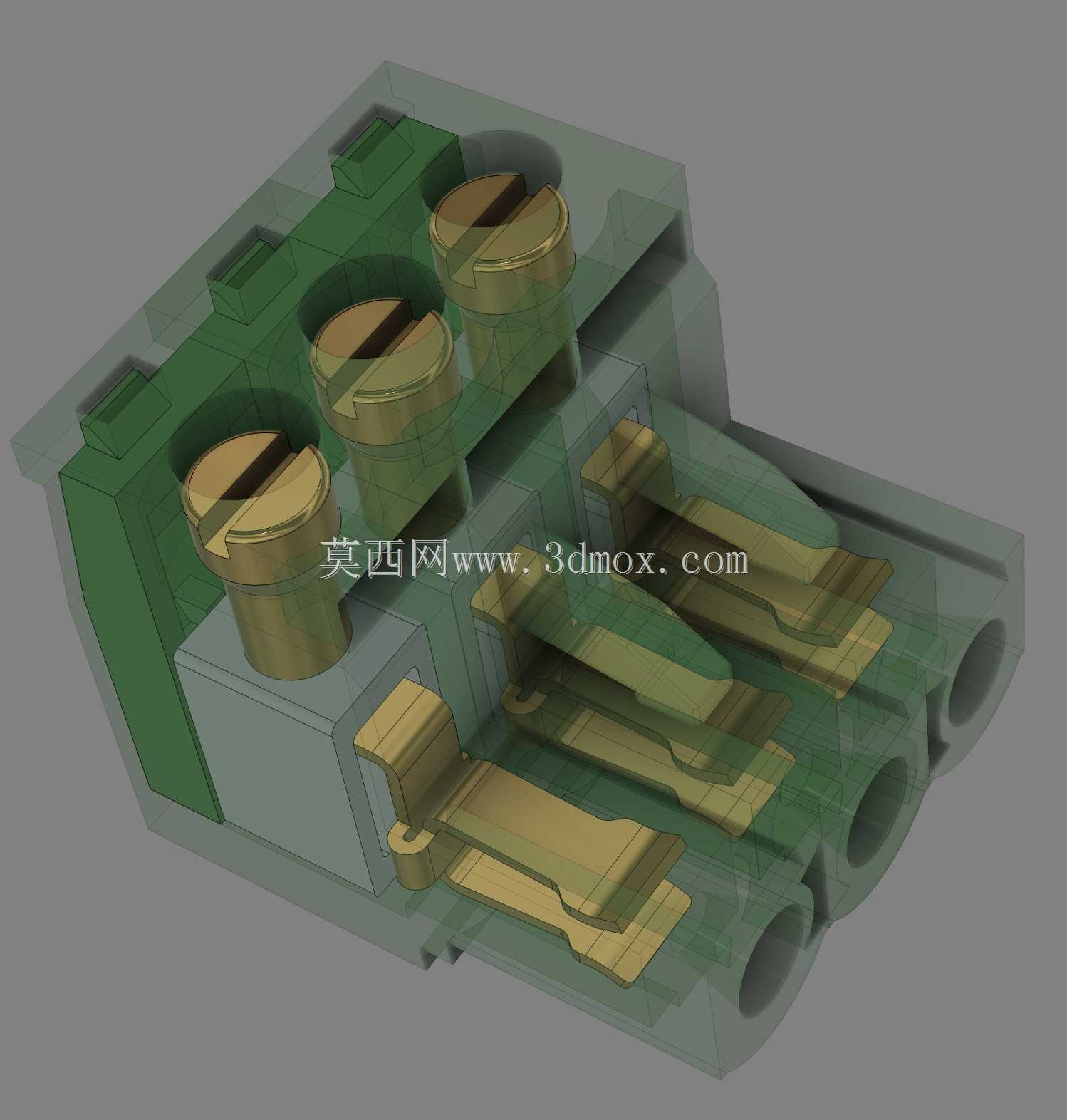

　　端子本体采用阻燃级工程塑料注塑成型，外壳做了加强筋结构处理，在插拔受力的侧边位置加厚了壁厚，避免多次插拔后出现壳体开裂的问题；顶部的三个圆形接线孔对应每一路接线位，孔内采用铜合金镀锡导电件，自带弹簧压紧结构，剥线后直接将导线插入接线孔即可完成锁紧，无需额外使用螺丝刀操作，单根导线接线耗时可控制在两秒以内，适合批量布线的生产线装配场景。从安装边界来看，端子尾部的电缆接入端做了喇叭口导向结构，导线插入时不会被壳体边缘刮伤线芯绝缘层，适配的导线截面积覆盖0.2平方毫米到2.5平方毫米的软硬导线，能满足大部分低压控制回路、小功率电源回路的载流需求；端子对插后的整体咬合深度为8.2毫米，插合后侧边的弹性卡扣会自动卡入板端插座的限位槽内，即使设备运行过程中存在持续振动，也不会出现端子松脱脱出的问题，在轨道交通车载设备、工业机床控制柜这类有振动要求的使用场景中，连接可靠性有充足保障。

　　建模过程中，需要重点把控几个关键尺寸的公差：一是相邻接线位的中心距必须严格控制在5毫米±0.1毫米范围内，否则与板端对插时会出现插针错位无法装配的问题；二是顶部接线孔的内孔直径要匹配对应线径的插入需求，同时要兼顾内部弹簧片的压紧行程，孔位过小会导致导线无法插入，孔位过大则会出现压紧力不足、导线拉脱力不达标的问题；三是侧边卡扣的凸起高度要控制在0.8毫米到1.0毫米之间，凸起过高会导致插拔力过大，运维拆卸困难，凸起过低则会出现锁止失效的问题。另外，端子底部的导向槽结构要与板端插座的导向筋做对应配合，插装时可以自动校正对位偏差，避免斜插导致的内部导电件变形。从实际使用的角度出发，这类接线端子的设计不需要做过多冗余结构，所有结构特征都服务于快速接线、可靠连接两个核心需求：外壳表面的防滑纹理是为了插拔时增大手部摩擦力，即使戴薄劳保手套操作也能顺利施力；每一路接线位顶部都预留了测试探针插孔，不需要拆开端子就能直接用万用表探针接触内部导电件，测量回路通断与电压参数，方便现场故障排查；端子本体的绿色配色是工业接线端子的通用标识色，对应电源回路的常用接线标识，现场布线时可以快速与其他颜色的信号端子做区分，减少接线错配的概率。

　　在三维建模时，内部的弹簧压紧结构不需要做完全的细节还原，但要预留出弹簧的活动空间，确保装配仿真时不会出现结构干涉；外壳的分模线位置要设置在端子侧面的非外观面，避免分模线影响接线孔的尺寸精度，同时也能减少注塑生产时的飞边处理工作量。这类端子虽然属于小型基础配件，但在整套电气系统中承担着回路连接的关键作用，任何一个接线位的接触不良都可能导致整套设备停机，因此设计时每一处尺寸公差、材料选择都要贴合实际工业场景的使用需求，不能只追求外观造型而忽略连接可靠性的核心要求。
