2.4GHz带RP-SMA公头纽扣天线结构

做无线通讯设备结构设计的工程师，大概率都接触过这类小尺寸纽扣天线，尤其是做小型物联网终端、智能传感节点、嵌入式无线模块的时候，这类天线的选型和安装直接决定了设备的无线信号收发稳定性。这款2.4GHz频段的纽扣天线，适配的是目前应用最广的ISM通用频段，不管是蓝牙设备、Zigbee组网节点、WiFi低功耗终端，还是工业现场的短距离无线数传设备，都能用到这类射频元件。

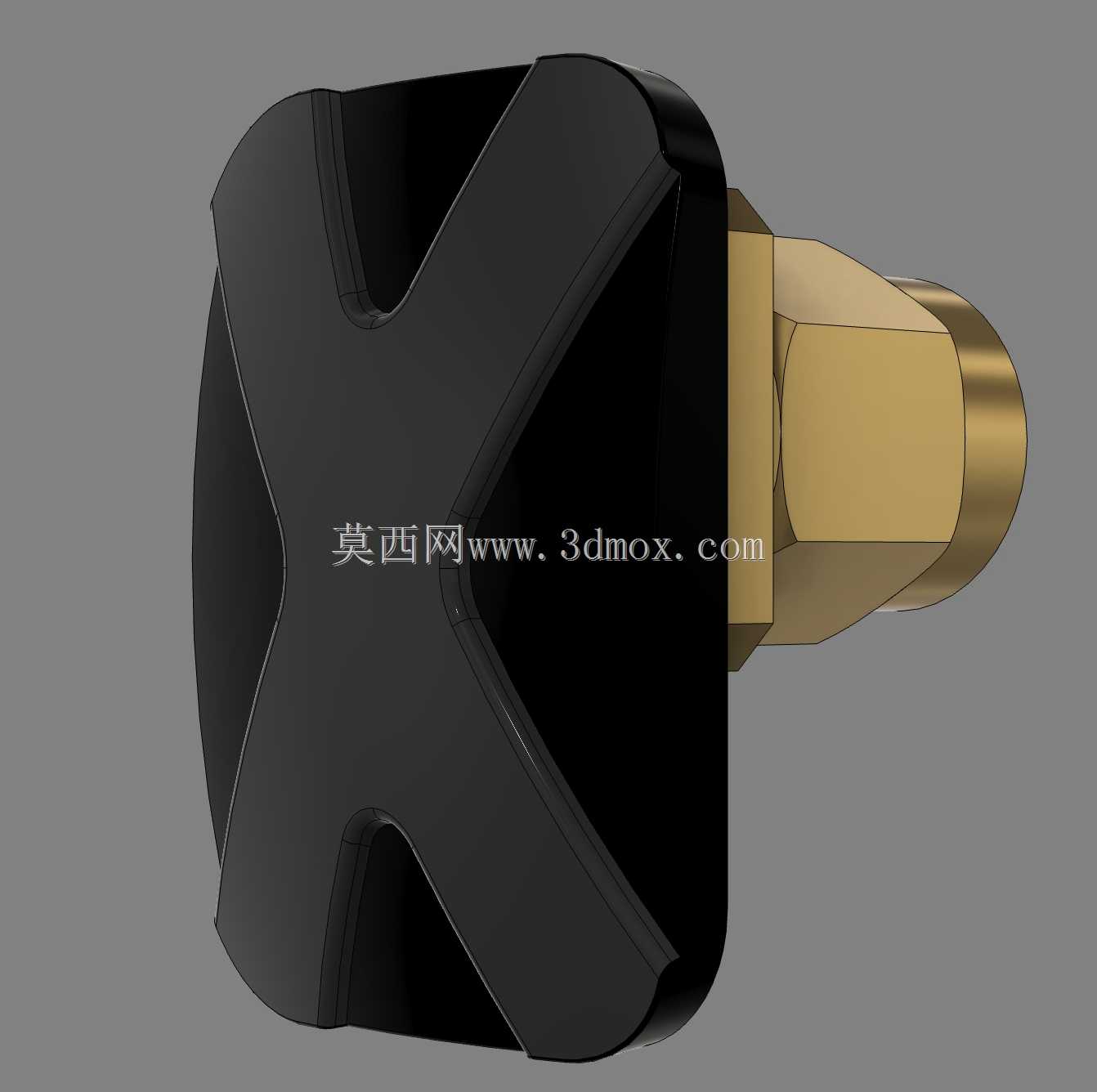

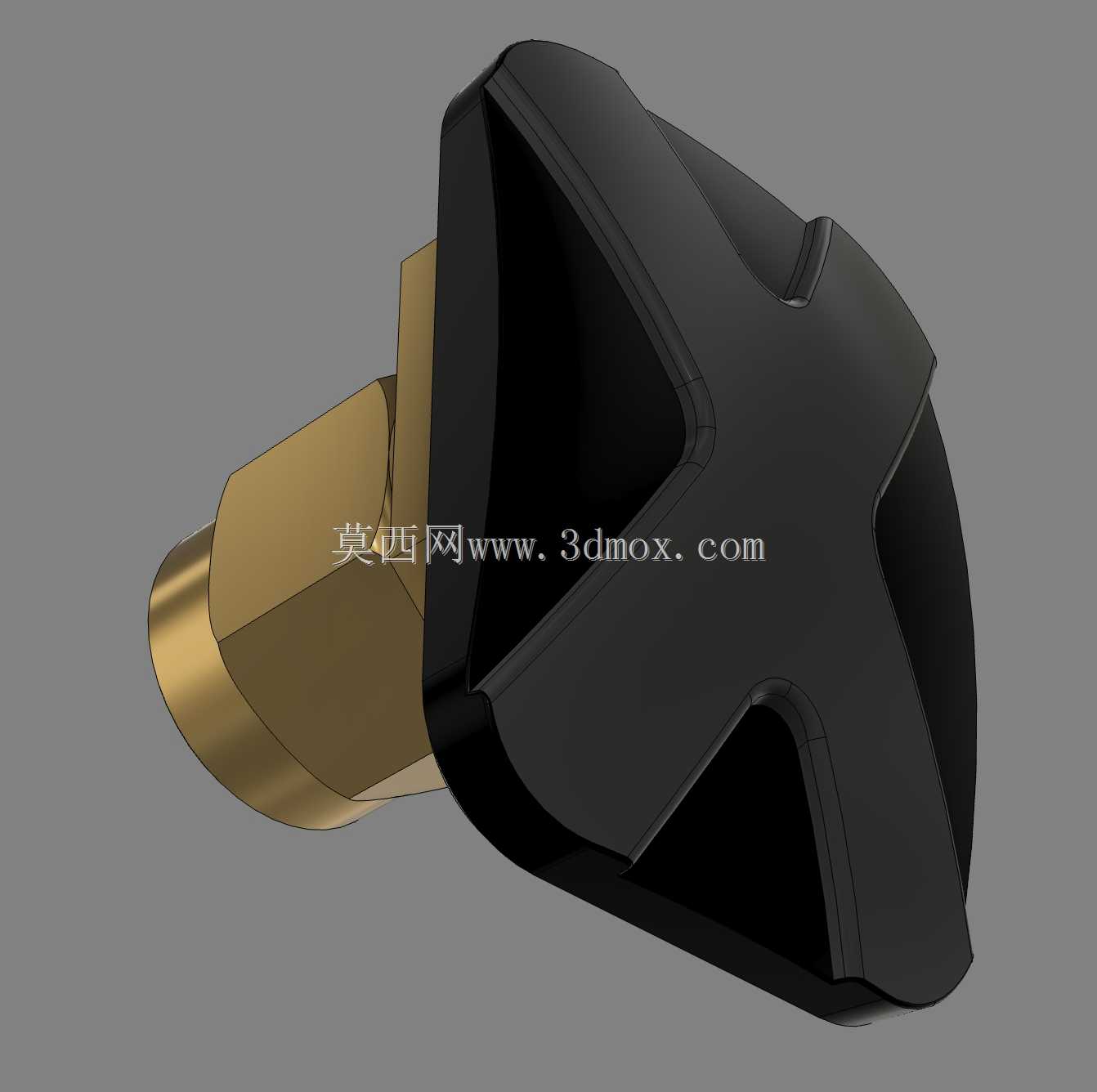

从结构设计的角度看，这款天线采用分体式结构设计，前端辐射端采用扁平方形带圆角的纽扣式造型，表面做了X型的结构开槽，这种开槽不是装饰性设计，是经过射频仿真优化的辐射结构，能够在有限的体积内拓展天线的辐射带宽，保证2.4GHz全频段内的驻波比控制在合理区间，避免出现频段边缘信号衰减过大的问题。辐射端外壳采用硬质工程塑料注塑成型，表面做哑光黑处理，既能够保护内部的辐射振子不受外界磕碰、粉尘侵蚀，也不会对射频信号产生屏蔽，塑料材质的介电常数经过选型匹配，不会额外引入信号损耗。

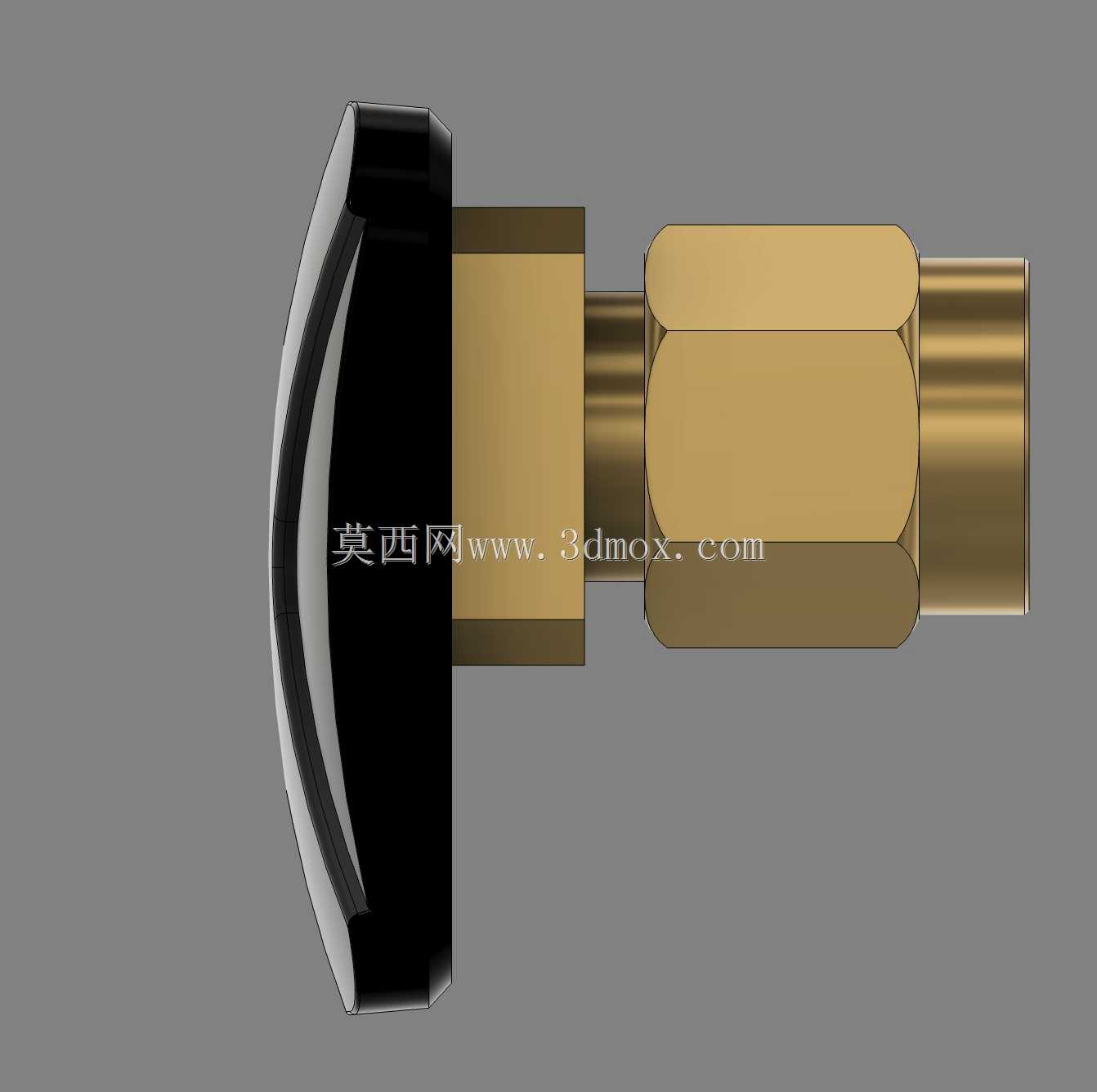

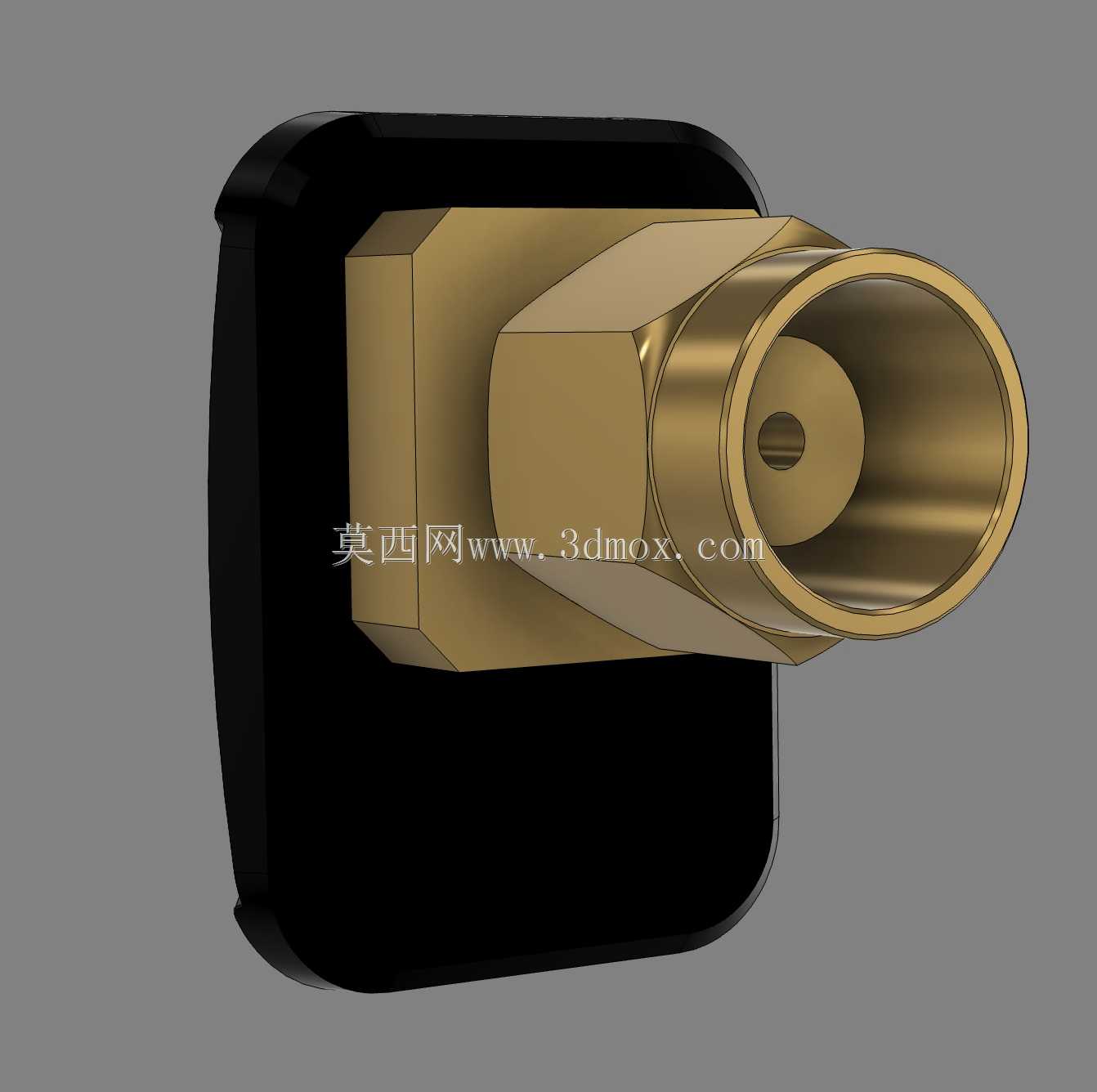

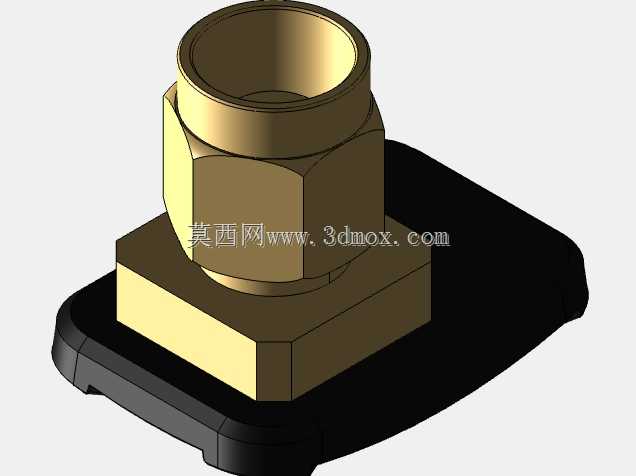

后端的连接部分采用标准RP-SMA公头结构，接头部分采用黄铜材质车削加工，表面做镀金处理，一方面能够保证接头的插拔耐磨性，长期使用不会出现接触氧化导致的信号衰减，另一方面黄铜材质的结构强度足够，安装拧紧的时候能够承受足够的扭矩，不会出现接头断裂、滑牙的问题。接头和前端辐射体之间做了台阶式的限位结构，安装的时候只需要将接头穿过设备壳体上的对应安装孔，在壳体背面拧上配套的固定螺母，就能够完成天线的固定，不需要额外做复杂的结构定位，安装效率很高，适合批量生产的设备组装工序。

从安装边界来看，这类纽扣天线属于外装式天线，辐射主体部分完全置于设备壳体外部，能够避免设备内部金属结构、电路板元器件对信号的屏蔽影响，这也是很多小型无线设备优先选择这类外装天线的核心原因——很多工程师做设计的时候容易忽略内置天线的信号遮挡问题，把天线贴在金属外壳内侧或者靠近电池、金属屏蔽罩的位置，最后做射频测试的时候发现信号强度远达不到设计要求，重新改板调整结构浪费大量时间，而选用这类外装式纽扣天线，只需要在壳体上预留一个标准SMA接头的安装孔位，就能够规避绝大多数内部结构带来的信号干扰问题。

实际选型应用的时候需要注意，这类天线的辐射方向图是近似全向的，但是因为安装之后接头部分位于设备壳体侧方，安装时要尽量保证天线辐射面的法线方向朝向设备主要的通讯方向，避免被周边的金属构件完全遮挡。另外在结构建模的时候，要注意预留足够的安装空间，辐射体的方形圆角结构周边至少留出3mm以上的净空区，不要紧贴其他金属结构件，否则会导致天线的谐振频率偏移，影响收发性能。接头部分的螺纹长度要和设备壳体的壁厚匹配，保证螺母能够完全拧紧，不会出现松动，长期在震动环境下使用的设备，还可以在螺母位置增加防松垫圈，避免长期震动导致接头松动、接触不良。

这类天线的结构设计看似简单，实际上每一处尺寸都经过射频仿真验证，辐射体的厚度、开槽的宽度和深度、接头和辐射体的连接位置，都会直接影响天线的增益、驻波比、辐射效率等核心参数，建模的时候不能随意更改这些关键尺寸，否则会导致天线性能完全偏离设计值。对于做无线通讯设备结构设计的工程师来说，直接调用这类经过验证的成熟天线模型，能够大幅缩短结构设计周期，不需要从零开始做天线的结构和射频仿真，只需要匹配好安装孔位和周边净空，就能够保证设备的无线性能满足设计要求。
