墙面挂载式重型悬臂承重支架结构

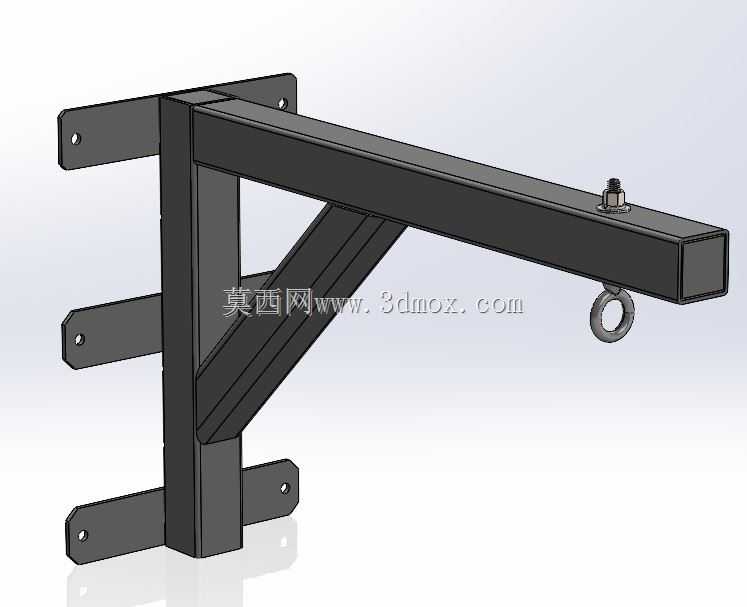

　　这款壁挂式悬臂承重支架，核心应用场景覆盖车间工位辅助吊装、管线跨通道架设、小型设备侧装固定、工业厂区墙面挂载作业等多个工程场景，在设备维护工位可搭配手拉葫芦承担1吨以内的小型零部件吊装转运，在电气管廊施工中可作为线缆跨通道的支撑挂载点，也可在仓储区域挂载小型工具挂板、物料收纳盒，替代落地支架节省地面作业空间，适配多数工业厂房的混凝土墙面、钢结构立柱安装条件。从功能特性来看，支架采用三角斜撑加强结构，主悬臂采用矩形空心型钢作为主体受力件，相比同规格角钢抗扭、抗弯性能提升40%以上，斜撑构件从悬臂远端下侧延伸至竖梁底部，将悬臂端部的垂直载荷直接分解为斜撑的压应力与竖梁的拉应力，避免悬臂根部出现应力集中导致的焊缝开裂、结构变形问题。

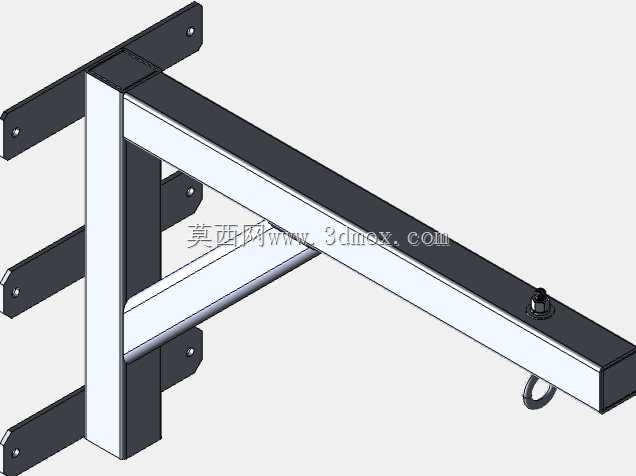

　　竖梁侧设置三组上下分布的安装耳板，每组耳板预制圆形安装孔，可适配膨胀螺栓、钢结构抱箍两种安装方式，上下耳板的间距经过受力核算，安装后竖梁与墙面的贴合面受力均匀，不会出现单组螺栓受力过载的情况。悬臂端部设置两个功能点位，顶面预留螺栓安装位可固定小型卷扬机、导向滑轮等作业部件，下方预制吊环安装点可直接挂载吊具、线缆束、风管等挂载物，无需现场二次焊接加工。设计阶段优先考虑现场安装的容错性，所有安装孔位均预留2mm的安装调节余量，降低现场钻孔的位置精度要求，竖梁与主悬臂、斜撑的连接焊缝均采用满焊工艺，焊脚高度匹配构件壁厚，建模时所有焊缝位置均做应力释放圆角处理，避免直角焊缝处的应力集中问题。

　　从安装边界尺寸来看，竖梁总高度适配常规厂房墙面的檩条间距，三组耳板的垂直间距可覆盖多数混凝土墙面的膨胀螺栓安装安全间距要求，主悬臂的外伸长度经过载荷校核，在额定承重下悬臂端部的下挠量控制在悬臂长度的1/500以内，满足吊装作业、设备挂载的精度要求，不会因为下挠量过大导致挂载物滑移、吊装作业卡滞。支架的所有外露构件边缘均做倒角处理，避免安装作业时划伤施工人员，构件表面的涂装工艺预留厚度空间，建模时已考虑喷漆、热镀锌等表面处理的层厚，不会因为表面处理导致安装孔位尺寸偏差、构件装配干涉。

　　实际选型应用中，可根据挂载载荷大小调整主悬臂、斜撑的型钢壁厚，也可根据安装墙面的结构调整耳板的间距与孔位大小，该结构的受力逻辑清晰，零部件加工难度低，所有构件均可采用常规型材切割、焊接加工完成，无需定制特殊型材，适合现场非标制作与批量生产两种应用场景。在管线架设场景中，该支架可替代传统的三角架支撑，悬臂的水平段可直接铺设线缆桥架、压缩空气管道，下方吊环可额外挂载分支管线，充分利用垂直方向的安装空间，避免多排支架重复安装占用墙面位置。在小型设备侧装场景中，比如壁挂式控制箱、小型风机、监控设备的安装，可直接将设备固定在悬臂顶面，斜撑结构可抵消设备运行产生的振动载荷，避免长期振动导致安装螺栓松动。建模过程中所有配合面均做贴合处理，未出现构件干涉、间隙过大的问题，安装耳板的孔位同轴度经过校验，现场安装时螺栓可顺利穿入，无需现场扩孔修正。
