立式带衬套枢轴铰接支撑座结构

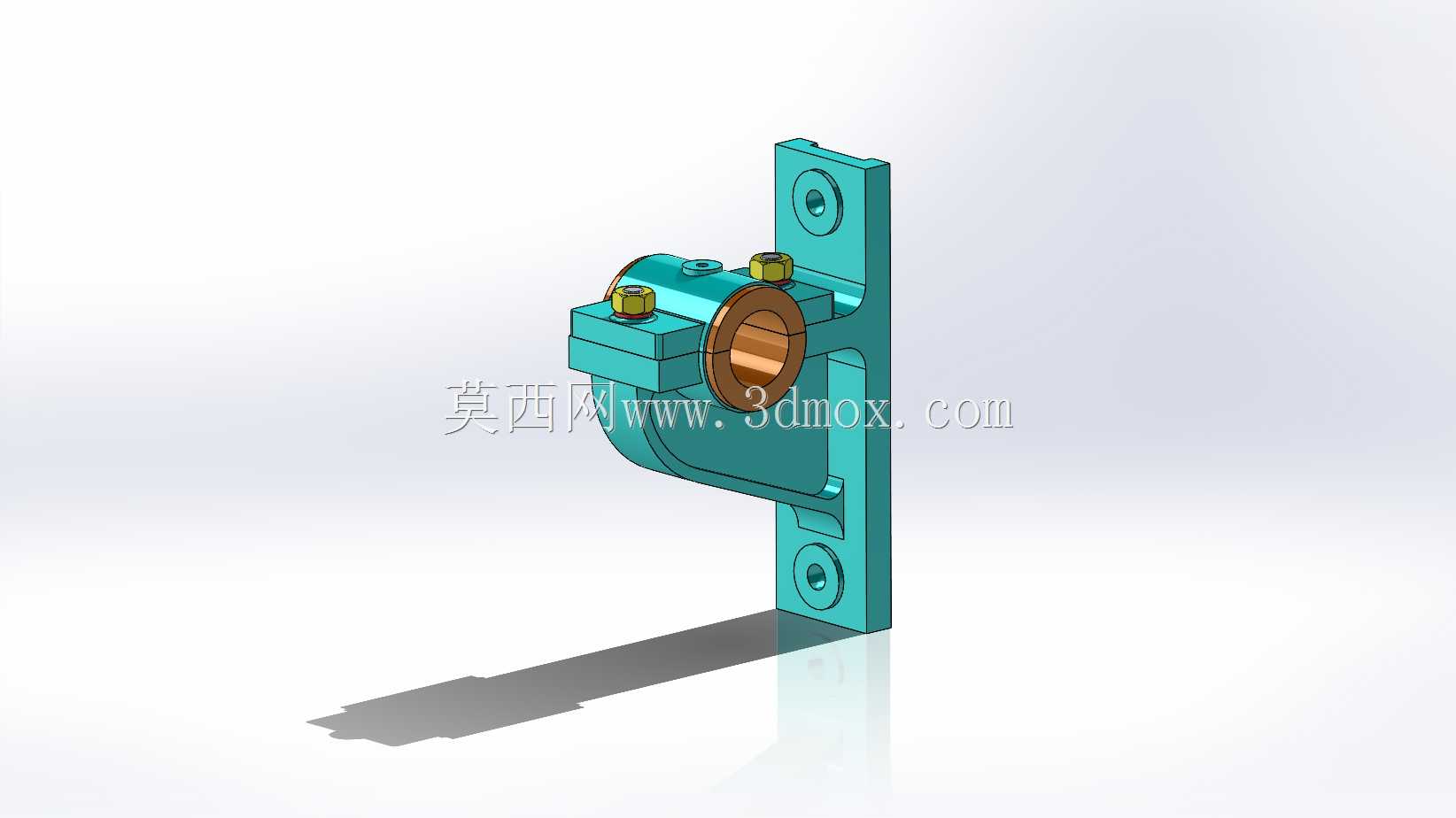

　　这类带衬套的枢轴支撑结构，在中小载荷的铰接传动场景里应用十分普遍，常见于轻工设备的连杆铰接端、小型输送线的摆臂支点、工装夹具的翻转定位部位，核心作用是为转动轴提供稳定的径向支撑，同时通过自带的安装法兰直接固定在设备立板或型材框架上，省去额外加工支座的工序，降低现场装配的适配难度。从结构设计逻辑来看，整个部件采用分体式组合思路，主体支撑座为一体式铸造成型后机加工的L型结构，竖直方向的安装法兰上预留两个同轴的安装通孔，孔位间距经过适配常见的型材安装孔距设计，安装时可直接穿入螺栓完成固定，法兰背面做了铣平处理，保证安装时与基准面完全贴合，避免出现安装倾斜导致轴承受力偏载的问题。

　　水平方向的支撑端为带剖分槽的抱紧式结构，内孔镶嵌铜基衬套，衬套内壁预留储油槽，可在定期注油后形成稳定油膜，降低转轴转动时的摩擦阻力，相比直接在支座本体上加工轴孔，衬套磨损后可单独更换，大幅延长整个支撑座的使用寿命，降低设备维护成本。支撑端顶部设置两个对称的锁紧螺栓孔，当转轴穿入衬套后，拧紧顶部螺栓可让剖分槽产生微量形变，抱紧衬套外圈，避免衬套在转轴转动时跟随外圈转动，同时也可根据转轴的实际尺寸微调抱紧力，适配一定公差范围内的转轴安装需求。

　　从安装边界来看，竖直安装法兰的厚度控制在常规设备立板的适配范围内，两个安装孔的中心距与常见的40系列、50系列工业铝型材的孔距完全匹配，水平支撑端的中心高度经过标准化设计，可直接替换同规格的标准立式支座，无需调整周边连杆的安装位置。整个结构的受力路径设计十分清晰，转轴传递的径向载荷通过铜衬套均匀分散到支撑座的水平承力段，再通过L型的转角结构传递到竖直安装法兰，最终分散到设备的安装基准面上，转角位置做了大圆弧过渡处理，避免应力集中导致的支座断裂问题，在承受交变载荷的铰接场景下，这种结构的抗疲劳性能远优于直角拼接的焊接支座。

　　实际选型应用时，需要注意衬套的内孔尺寸与适配转轴的公差配合，通常采用间隙配合的公差带，保证转轴转动顺畅无卡滞，顶部锁紧螺栓的拧紧力矩需要控制在合理范围，避免过度拧紧导致衬套变形挤压转轴，造成转动阻力过大甚至抱死的问题。在三维建模过程中，这类结构需要重点关注安装孔的位置度公差、衬套内孔与安装法兰基准面的平行度要求，以及剖分槽的宽度尺寸对抱紧力的影响，建模时需要预留合理的机加工余量，同时还原衬套与支座本体的装配间隙，保证后续工程图输出时尺寸标注的准确性，为实际加工提供可靠的参数依据。这类枢轴支撑结构相比标准的带座轴承，结构更紧凑，占用安装空间更小，在安装空间受限的铰接部位，尤其是轻载、低速转动的场景下，具备更高的性价比，同时铜衬套的防尘性能优于滚动轴承，在多粉尘的生产车间场景下，无需额外加装复杂的密封结构即可稳定运行，日常维护仅需定期加注润滑脂即可，大幅降低设备的运维工作量。
