剪式车载起重支撑装置结构设计

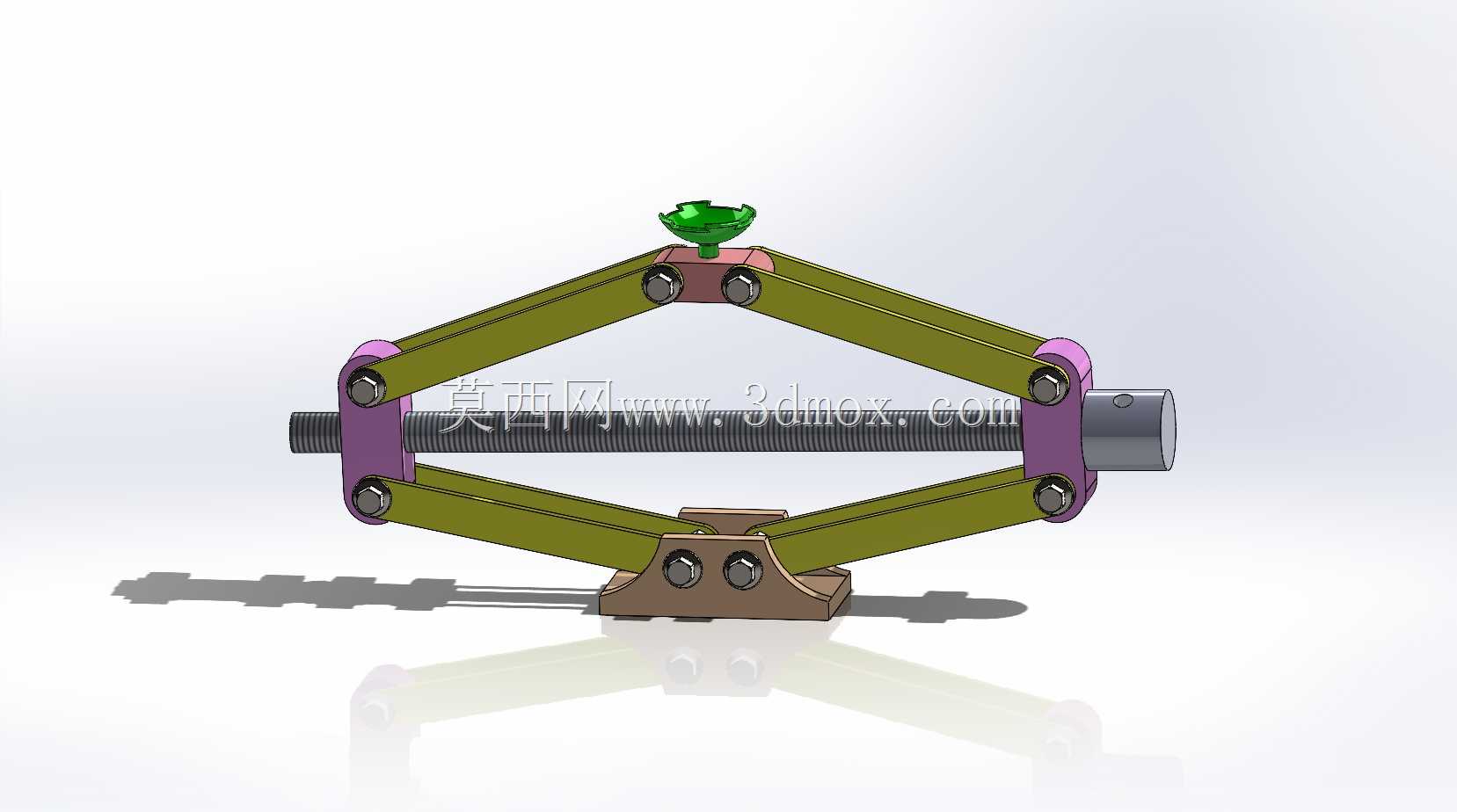

　　在车辆维保作业场景里，剪式起重支撑装置是随车工具清单里的高频配置，日常轮胎更换、底盘部件检修、制动系统排查等作业都需要这类装置提供稳定的举升支撑，相比液压类举升工具，纯机械结构的剪式装置不存在密封件老化漏油的失效风险，长期放置在随车工具箱里也能保持可靠的作业性能，对普通私家车主、维修门店的快修工位来说，这类装置的实用性远高于复杂结构的举升设备。从结构设计逻辑来看，这套剪式支撑采用菱形铰接连杆布局，上下两端分别设置支撑托块与底座承力面，中间贯穿的传动丝杠作为动力输入部件，转动丝杠端部的驱动接头时，两组对称布置的铰接臂会沿丝杠轴向同步收拢或展开，以此改变整体支撑高度，实现车辆的举升与回落动作。

　　铰接位置全部采用销轴连接，销轴与连杆孔位之间预留合理的转动间隙，避免长期承重后出现铰接卡滞，同时每个铰接点都设置了限位贴合面，当装置举升到最大设计高度时，上下铰接臂会贴合形成刚性支撑，避免超行程展开导致结构失稳。底座采用加宽的平底结构，接触地面的一侧做了防滑纹理处理，在硬化路面、铺装路面甚至压实的非铺装路面上都能保持足够的接地面积，不会因为局部压强过大出现下陷侧翻的风险，顶部的支撑托块做了弧形凹槽设计，刚好可以卡入车辆底盘指定的举升支撑点位，避免举升过程中托块滑移造成车辆脱落。

　　从安装边界与尺寸适配来看，这套装置在完全收拢状态下的整体高度可以适配绝大多数家用轿车、SUV的底盘离地间隙，不需要额外垫高就能顺利伸入车辆底盘的举升位置，完全展开后的最大举升高度可以满足轮胎完全离地的作业需求，足够支撑维保人员完成轮胎拆装、底盘紧固件检查等常规作业。丝杠采用梯形传动螺纹，具备自锁特性，当举升到指定高度停止转动丝杠时，螺纹副的自锁力可以牢牢锁定当前支撑高度，不会因为车辆自重出现自动回落的问题，作业过程中不需要额外加装安全锁止机构就能保障作业安全。驱动端的接头可以适配随车配套的摇把，也可以配合电动扳手的转接头实现快速举升，降低手动操作的劳动强度。在结构强度设计上，所有连杆部件都采用冲压成型的型钢制作，铰接部位做了局部加厚处理，对应额定承重范围内的载荷，连杆的弯曲变形量控制在安全阈值内，不会出现塑性变形或断裂失效。整体结构没有冗余的复杂部件，所有运动部件都暴露在可视范围内，日常维护只需要定期在丝杠螺纹、铰接销轴位置涂抹润滑脂，就能保证机构动作顺畅，不存在隐蔽的故障点，即使是没有机械操作经验的普通用户，也能快速掌握使用方法。

　　在实际作业过程中，这类装置的支撑稳定性直接关系到作业人员的人身安全，所以设计时对每个铰接点的配合公差、丝杠的螺纹强度、底座的接地比压都做了反复校核，确保在额定载荷下，整体结构的抗侧倾能力满足野外作业、路面不平整场景下的使用要求，不会因为轻微的外力扰动出现支撑失稳。相比其他类型的车载举升装置，这种剪式结构的整体重量更轻，收拢后外形规整，可以直接放入车辆后备箱的工具槽内，不会占用过多的储物空间，同时纯机械结构的耐候性更强，在高低温环境、高湿度环境下都不会出现性能衰减，适合长期随车备用。
