直列四缸往复活塞式内燃动力装置

　　这套直列四缸活塞动力结构，是目前小排量乘用车辆、中小排量摩托以及小型固定工业动力场景里应用最广的内燃机构型，核心是通过四个等距排布的圆柱燃烧室，将燃油燃烧产生的气体膨胀压力，通过活塞、连杆转化为曲轴的旋转扭矩输出。从实际落地的应用场景来看，这类构型的动力单元之所以能覆盖从家用代步车到小型工程机械备用动力的宽泛区间，核心是四缸交替做功的布局天然抵消了单缸、双缸结构的一阶二阶振动问题，不需要额外加装大尺寸平衡轴就能获得平顺的运转质感，同时整体横向尺寸控制得当，不会像V型多缸结构那样占用过多机舱横向安装空间，对于前置前驱的家用车型来说，能给转向机构、散热模块留出足够的布置余量。

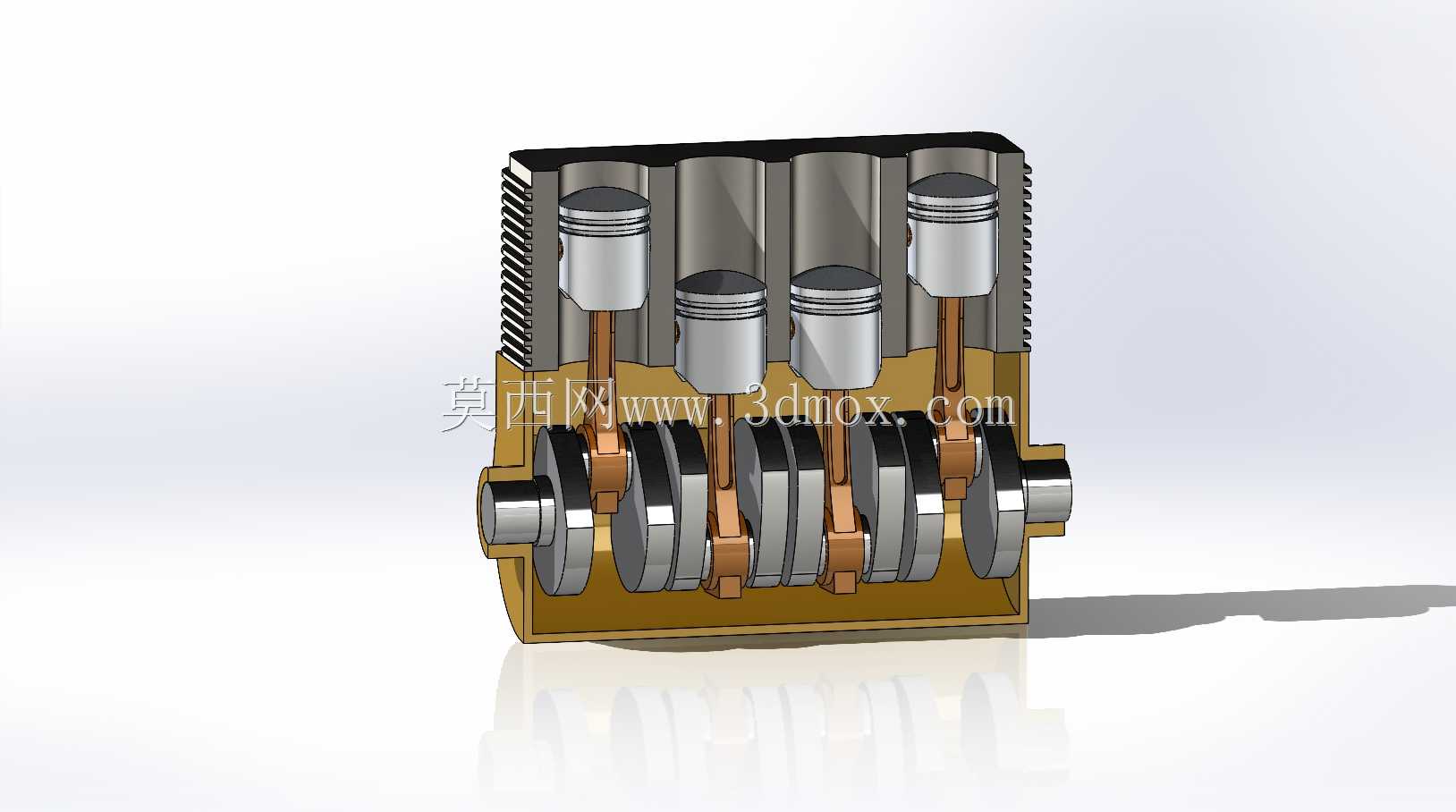

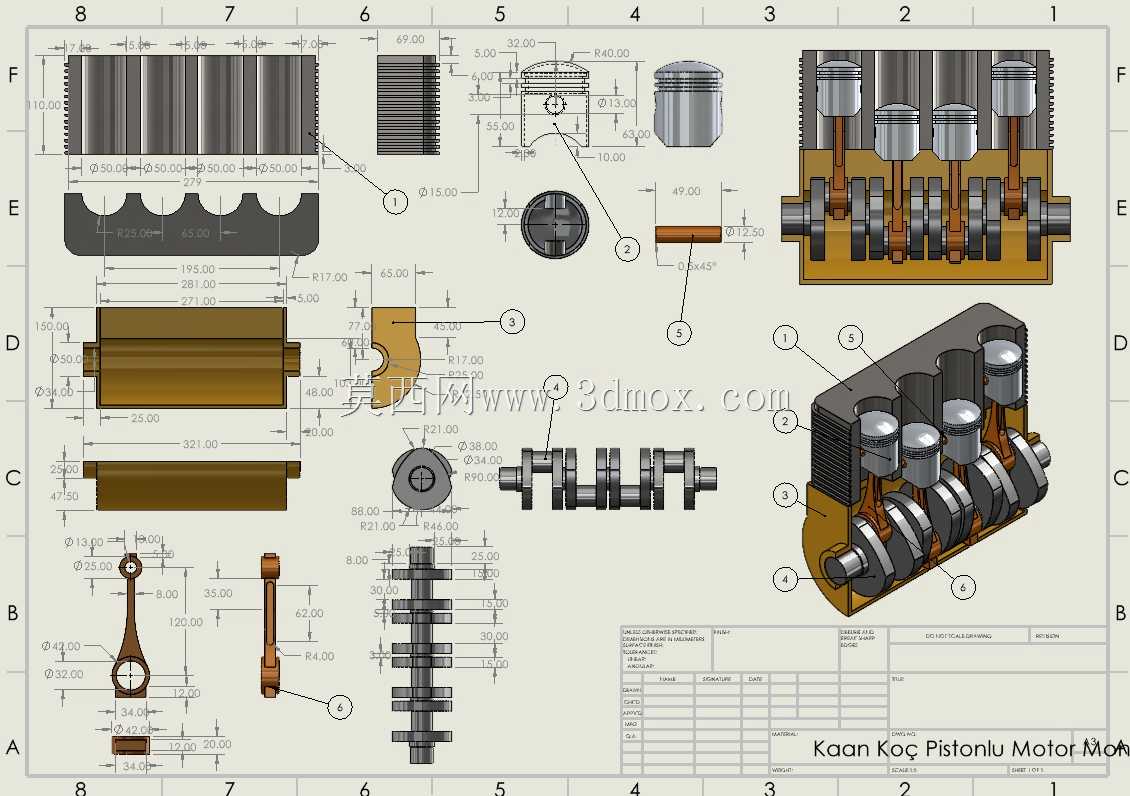

　　从结构功能的设计逻辑来看，这套模型完整还原了量产机型的核心运动副：四个活塞采用等缸心距排布，每个活塞通过活塞销与对应连杆小头铰接，连杆大头则通过轴瓦固定在曲轴的四个连杆轴颈上，相邻缸的连杆轴颈错开180度相位，保证曲轴每旋转两周，四个气缸依次完成进气、压缩、做功、排气的完整循环，动力输出的连续性远优于缸数更少的结构。建模过程中特意还原了活塞环槽的细节，对应实际产品上气环、油环的安装位置，气环负责密封燃烧室的高压燃气，避免压缩压力泄露导致动力下降，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室产生积碳。缸体部分采用了剖面展示的处理方式，能清晰看到缸筒的壁厚设计、曲轴箱的加强筋布局，实际量产中这部分结构需要兼顾缸筒的散热效率、曲轴运转的支撑刚度，同时还要尽可能降低整体自重，所以多数民用机型会采用铸铁缸套搭配铝合金缸体的组合，在保证缸壁耐磨性能的同时控制整机重量。

　　从安装边界与尺寸匹配的角度来说，这类直列四缸结构的整机长度通常由缸径、缸心距决定，常规1.5L-2.0L排量的机型，缸心距一般控制在85mm-95mm之间，整机横向长度不会超过450mm，配合变速箱的安装法兰面，可以适配绝大多数A级、A+级乘用车辆的前舱安装位，曲轴前端的皮带轮接口可以驱动水泵、发电机、空调压缩机等附件，后端的飞轮接口则负责与变速箱输入轴连接，传递动力到传动系统。设计过程中需要重点关注运动件的干涉问题：活塞运行到上止点时，活塞顶部与气缸盖燃烧室的间隙要控制在0.8mm-1.2mm之间，间隙过小容易在热机状态下出现活塞碰气门的故障，间隙过大则会导致压缩比降低，燃烧效率下降；连杆在曲轴旋转过程中，不能与缸筒内壁、曲轴箱加强筋发生运动干涉，所以建模时需要做完整的运动仿真，验证曲轴从0度到720度全转角范围内，所有运动部件的最小间隙都大于1.5mm，给零件的热膨胀、加工公差留出足够余量。

　　在小型工业动力的应用场景里，这类四缸结构还常被用作小型发电机组、小型农用机械的动力源，相比单缸柴油机，它的运转振动更小，不需要额外做厚重的减震机座就能平稳运行，长时间连续工作的可靠性也更有优势，维护成本远低于结构更复杂的V6、V8机型。这套模型的剖面处理方式，也适合用于教学场景中讲解四冲程内燃机的工作原理，能直观看到气门开闭、活塞上下运动、曲轴旋转的对应相位关系，帮助初学者快速理解曲柄连杆机构的运动逻辑。实际结构设计中，曲轴的平衡重设计也是重点，每个连杆轴颈对应的平衡重要精确计算往复运动件、旋转运动件的质量矩，抵消运转过程中产生的离心力和往复惯性力，这也是四缸机能实现平顺运转的核心设计要点，平衡重的外形不能与连杆大头、缸体内壁发生干涉，同时还要尽可能减小曲轴的转动惯量，提升动力响应速度。
