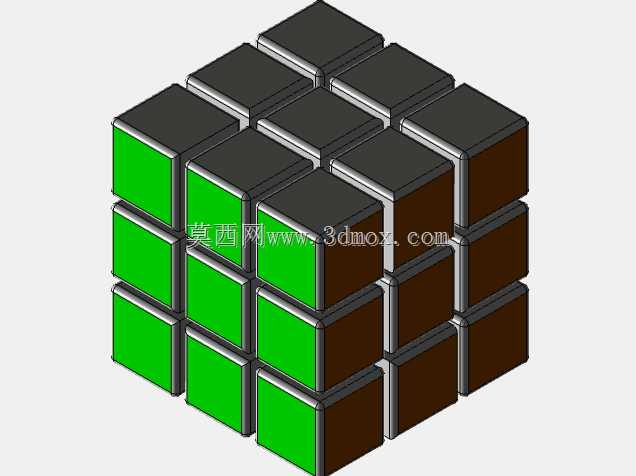

三阶鲁比克魔方益智玩具结构设计

　　这款三阶魔方的结构设计，核心围绕转动顺滑度与块体定位精度展开，区别于普通注塑一体玩具的粗放开模思路，每一个角块、棱块的卡接曲面都做了公差适配，中心轴的卡位预留了0.12mm的转动间隙，既避免转动时块体之间的剐蹭卡滞，也不会因为间隙过大出现松垮错位的问题。从实际使用场景来看，这类结构不仅可以作为日常益智把玩的器具，也能作为结构设计入门的教学案例，帮助初学者理解空间限位、曲面配合、公差匹配的基础逻辑，很多机械专业的大一结构认知实训中，也会采用类似魔方的装配体作为练习素材，让学生理解多零件联动时的约束关系。

　　设计过程中首先确定的是整体外形边界，标准三阶魔方的整体外轮廓为57mm边长的正立方体，每个外露的小方块面为18mm边长的正方形，块体之间的拼接缝隙控制在0.15mm，既保证外观的整体性，也给转动预留足够的形变空间，不会因为温度变化导致塑料件胀缩出现卡转。角块的内部做了三角加强筋，壁厚均匀控制在1.8mm，避免注塑成型时出现缩痕，同时角块的卡脚做了圆弧过渡，和中心轴的定位环配合时，接触面为曲面接触，相比直角卡脚的接触面积更大，转动时的磨损更均匀，长期使用也不会出现卡脚断裂的问题。棱块的设计采用了对称式卡接结构，两侧的卡爪分别卡入相邻两个中心块的定位槽内，每个棱块的重量控制在2.3g，角块重量控制在2.7g，中心块带轴座的重量控制在3.1g，整体装配完成后的总重量控制在85g左右，握持时的重量感适中，不会过轻显得廉价，也不会过重导致长时间把玩手腕疲劳。

　　从功能特性来看，这款结构支持三层独立转动，每个转动面的旋转阻尼通过中心轴的弹簧预紧力调节，弹簧的线径为0.6mm，自由长度为12mm，预压后长度为8mm，提供的阻尼力刚好可以保证转动时不会出现面块松脱，同时单手拨动即可完成面旋转，不需要过大的按压力。块体的外露面做了0.3mm的微凸弧面，避免平面拼接时边缘刮手，相邻块体的边缘做了C0.2的倒角，转动到45度错位位置时，块体的边角不会发生硬碰撞，容错角度可以达到35度，也就是转动面未完全对齐时，相邻面依然可以顺利转动，不会出现卡死的情况，这个容错角度刚好适配日常速拧练习的需求，不会因为容错过大导致定位不准，也不会因为容错过小影响转动流畅度。

　　在安装边界的考量上，整个魔方的装配不需要额外的紧固件，所有块体通过卡接结构依次拼装，先将六个中心块固定在中心十字轴上，再依次卡入棱块与角块，最后通过中心块的端盖压紧弹簧即可完成装配，装配完成后不需要额外的粘接或者螺丝固定，所有零件都可以徒手拆解维护，方便后期清理缝隙内的灰尘或者更换磨损的卡接件。中心十字轴的材质采用POM工程塑料，相比普通ABS材质的耐磨性提升40%，长期转动的磨损量更小，卡脚部分的材质同样采用POM，和中心轴的摩擦系数控制在0.2以内，不需要额外添加润滑脂也能保持顺滑的转动手感，外露的彩色面采用嵌件设计，和块体本体注塑为一体，不会因为长期摩擦出现贴纸起翘、掉色的问题。

　　很多人在设计这类益智类机械结构时，容易忽略块体之间的干涉检查，这款结构在建模阶段就做了全角度的干涉模拟，分别模拟了0度对齐、30度错位、45度最大错位三个状态下的零件间隙，确保在任何转动角度下，相邻块体之间都不会出现零间隙或者负间隙的情况，同时针对转动时的受力点做了应力仿真，卡脚位置的最大应力出现在转动错位的瞬间，应力值为12MPa，远低于POM材质的屈服强度，即使反复转动十万次以上，卡脚也不会出现疲劳断裂的问题。从应用延伸的角度来看，这套卡接结构的设计思路也可以拓展到其他模块化拼接的立体玩具、快速拼装的工装夹具上，其曲面限位、间隙预留、重量配平的设计逻辑，对于小型精密装配体的设计也有很强的参考价值。
