大学生方程式赛车粗版概念结构设计

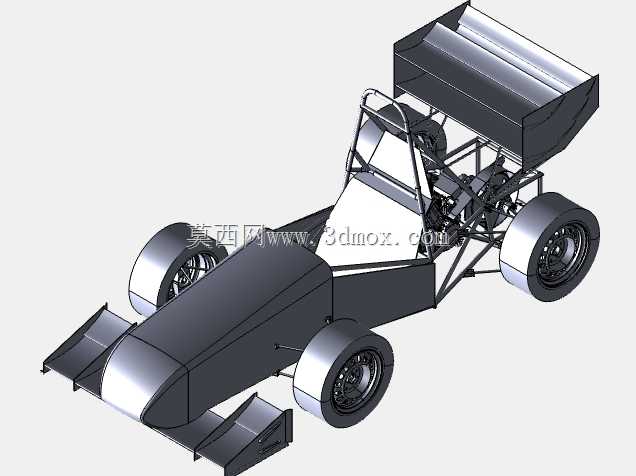

　　这套大学生方程式赛车的概念结构，目前仅完成了核心功能组件的基础搭建，覆盖了赛事规则要求的必备系统模块，可作为后续整车细化设计的基准框架，适配学生车队初期方案论证、结构拓扑验证的实际需求，能帮助设计团队快速敲定整车硬点布局，避免前期方案反复推翻重做的问题。从实际赛事应用场景来看，这套粗模首先满足了车队初期总布置的核心需求，不需要在方案阶段就投入大量精力做细节倒角、薄壁特征这类精细化建模工作，先把各系统的安装边界、运动干涉风险排查清楚，比如前轮转向的最大转角空间、悬架跳动的行程预留、发动机与防火墙的安全间隙、链条传动与差速器的同轴度公差带，这些决定整车能否正常落地的核心参数，都能在这个粗模基础上快速校核。

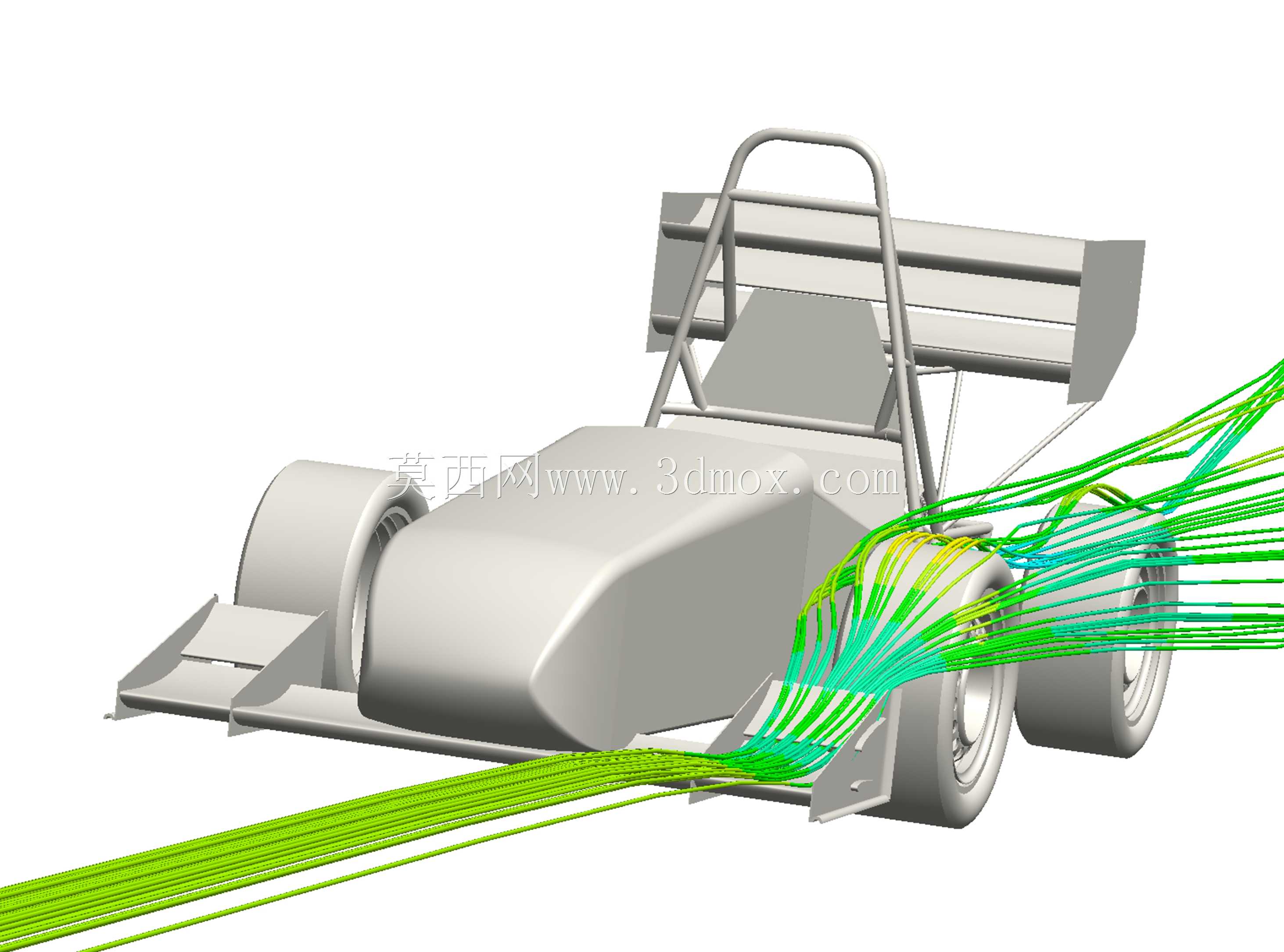

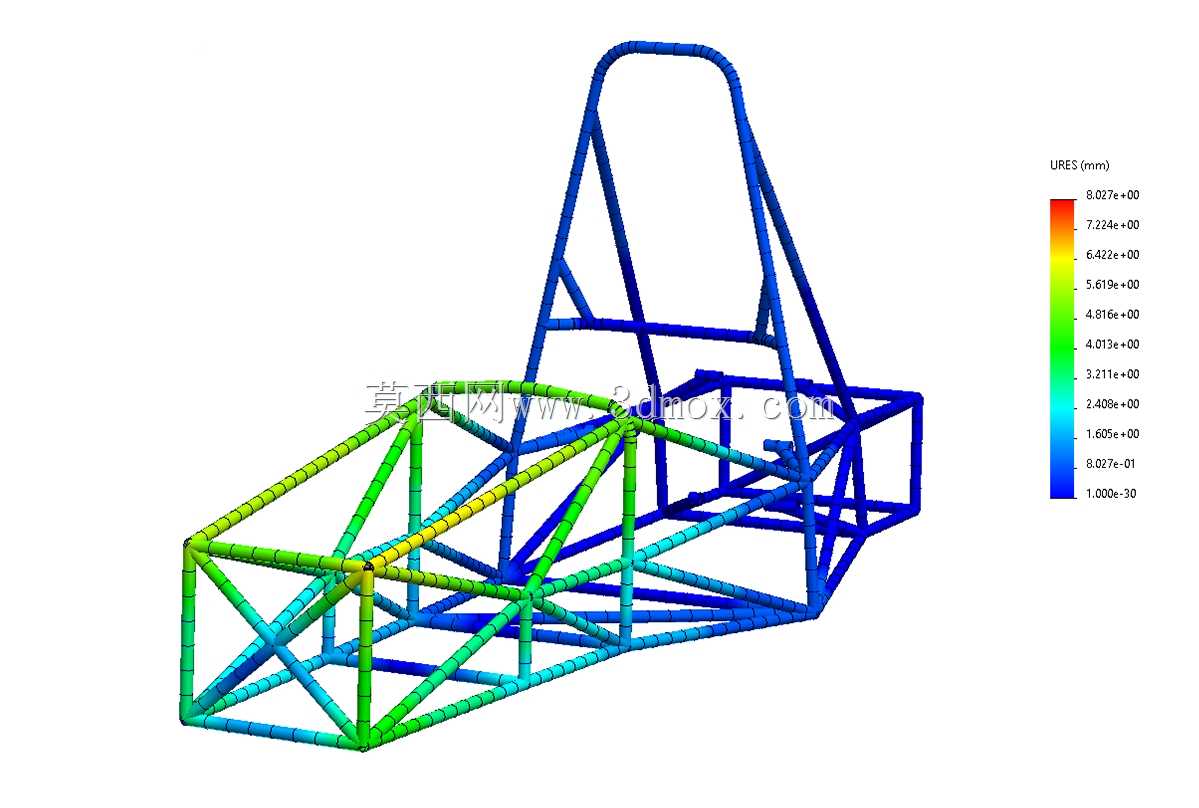

　　底盘部分沿用了成熟钢管车架的拓扑思路，主环、前环、侧边防撞结构的钢管走向先做了占位，后续可以根据管材规格、焊接工艺要求调整管径与壁厚，当前模型里的底盘框架已经预留了座椅安装点、安全带固定点、电池组安装舱的位置，符合赛事安全规则的基础要求，不需要后续大改框架结构。车身与空套部分目前只做了基础型面占位，前翼、尾翼的安装位置已经和悬架硬点做了避让，不会出现翼片安装支架与悬架推杆干涉的问题，当前的流线型车身外壳仅做了迎风面的基础导流，后续可以结合CFD仿真结果调整型面曲率，图中展示的流场迹线也能直观看到当前型面的气流走向，轮腔区域的气流疏导、尾部扩散器的引流通道都预留了优化空间，方便空套组后续迭代翼片角度、扩散器弦长等参数。

　　行走系统部分，轮辋、轮胎的尺寸按照赛事常用的10英寸规格做了占位，轮距、轴距的参数符合大学生方程式赛车的常规设计区间，转向节、立柱的位置已经和悬架上下横臂的硬点做了匹配，后续可以根据轮边减速器、制动卡钳的选型调整安装位，不需要重新调整轮心坐标。动力传动部分，发动机、防火墙、差速器、传动链条的相对位置已经固定，防火墙的安装边界刚好隔开驾驶舱与动力舱，符合赛事的安全隔离要求，链条传动的走向已经避开了悬架跳动的运动包络，不会出现车轮上下跳动时剐蹭链条的问题，差速器的安装座位置预留了调整空间，后续可以根据最终传动比调整链轮中心距。

　　悬架部分目前搭建了前后双横臂结构的基础框架，弹簧减震器的安装位置做了初步设定，后续可以通过调整硬点坐标优化侧倾中心、纵倾中心的位置，匹配整车的操稳特性，防滚架的结构已经覆盖了赛事要求的头部安全空间，当车手佩戴头盔坐入驾驶舱时，头部与防滚架钢管的最小间隙满足规则要求。需要注意的是，当前模型存在部分几何形状缺失、错位的问题，这是概念粗模阶段的正常现象，设计团队可以在这个基础上，分系统逐步细化零部件结构，比如先完成车架的钢管切割参数建模，再依次落地悬架、转向、制动、动力系统的详细设计，每一个系统细化时都可以对照这个总装粗模做干涉检查，避免后续出现零部件装不上的问题。这套模型的核心价值不在于直接用于生产加工，而是作为整车设计的总装基准，把各系统的相对位置、安装边界、运动空间全部锁定，让不同设计组的成员可以基于同一个基准开展详细设计，减少跨组沟通的成本，比如负责动力系统的成员可以直接在这个模型里确认发动机的安装空间，负责悬架的成员可以直接提取硬点坐标做K&C特性仿真，负责车身的成员可以直接基于现有型面做曲面优化，大幅提升初期设计的效率。
