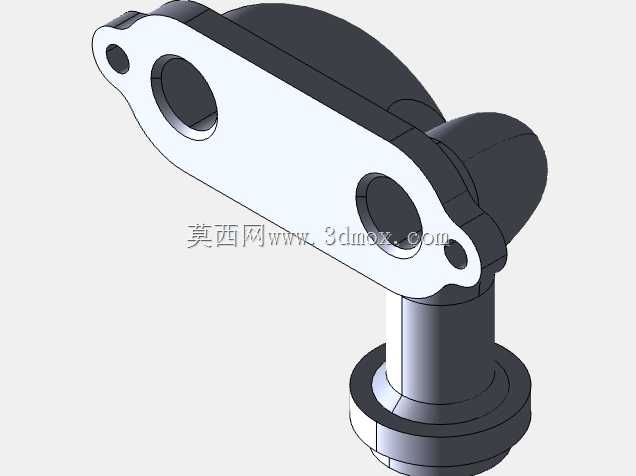

Y型三通法兰连接管路结构

　　这类Y型三通管路结构，在流体输送系统中承担着单路输入双路分流、或是双路汇入单路合流的核心作用，常见于化工流体输送管网、市政给排水支管布设、工业冷却循环系统、暖通空调管路分支节点，部分低压工况的粉体气力输送管线也会采用同构型的分支结构。从结构设计逻辑来看，采用Y型分叉而非直角T型三通，核心考量是降低流体在分支位置的局部阻力，减少介质流经节点时的紊流、涡旋产生，一方面能降低整个管路系统的输送压损，减少动力端的能耗输出，另一方面也能避免含固体颗粒的介质在直角拐角处形成沉积、长期冲刷管壁造成局部磨损失效。

　　从结构细节来看，三个连接端均采用标准法兰盘结构，法兰端面预留了均匀分布的螺栓过孔，安装时可通过螺栓副配合密封垫片实现与相邻管路的刚性密封连接，相比螺纹连接、卡箍连接，法兰连接的承压能力更强，密封可靠性更高，适合中低压、有一定密封要求的固定管路布设场景。分叉位置采用大圆弧过渡的曲面结构，没有尖锐的内角转折，建模过程中需要重点控制过渡曲面的曲率连续性，避免出现曲率突变的位置，否则不仅会造成流体流动状态的突变，实际生产铸造或注塑成型时，也容易在曲率突变位置产生应力集中，长期受管路内压、外部振动载荷作用时出现开裂泄漏。

　　安装边界层面，三个法兰端面的同轴度、端面平行度是设计时需要重点管控的形位公差，输入端法兰轴线与两个输出端法兰的轴线夹角保持对称，能够保证两个分支路的流量分配均匀，避免出现偏流现象。整体结构的壁厚设计遵循等强度原则，直管段与分叉过渡段的壁厚保持均匀过渡，既不会因为局部壁厚过薄造成承压能力不足，也不会因为局部壁厚过厚造成材料浪费、成型时产生缩孔缺陷。实际选型适配时，需要根据管路的设计压力、输送介质的腐蚀特性匹配对应的材质，常规给排水场景可采用铸铁或普通碳钢材质，腐蚀介质输送场景可采用不锈钢或工程塑料材质，食品医药级输送场景则需要采用卫生级抛光不锈钢材质，不同材质的建模逻辑一致，仅需根据材质的强度参数调整壁厚、法兰厚度的设计值即可。

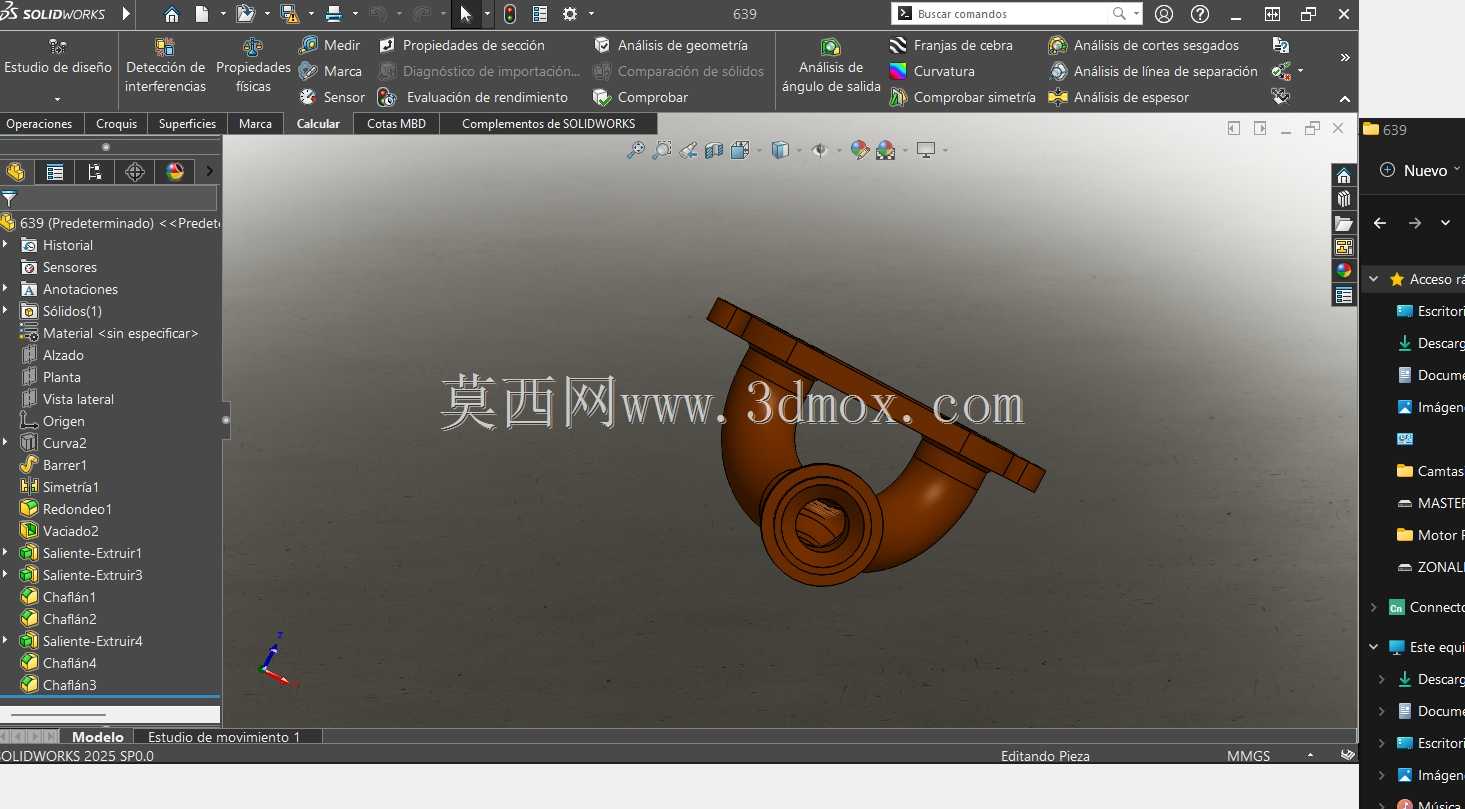

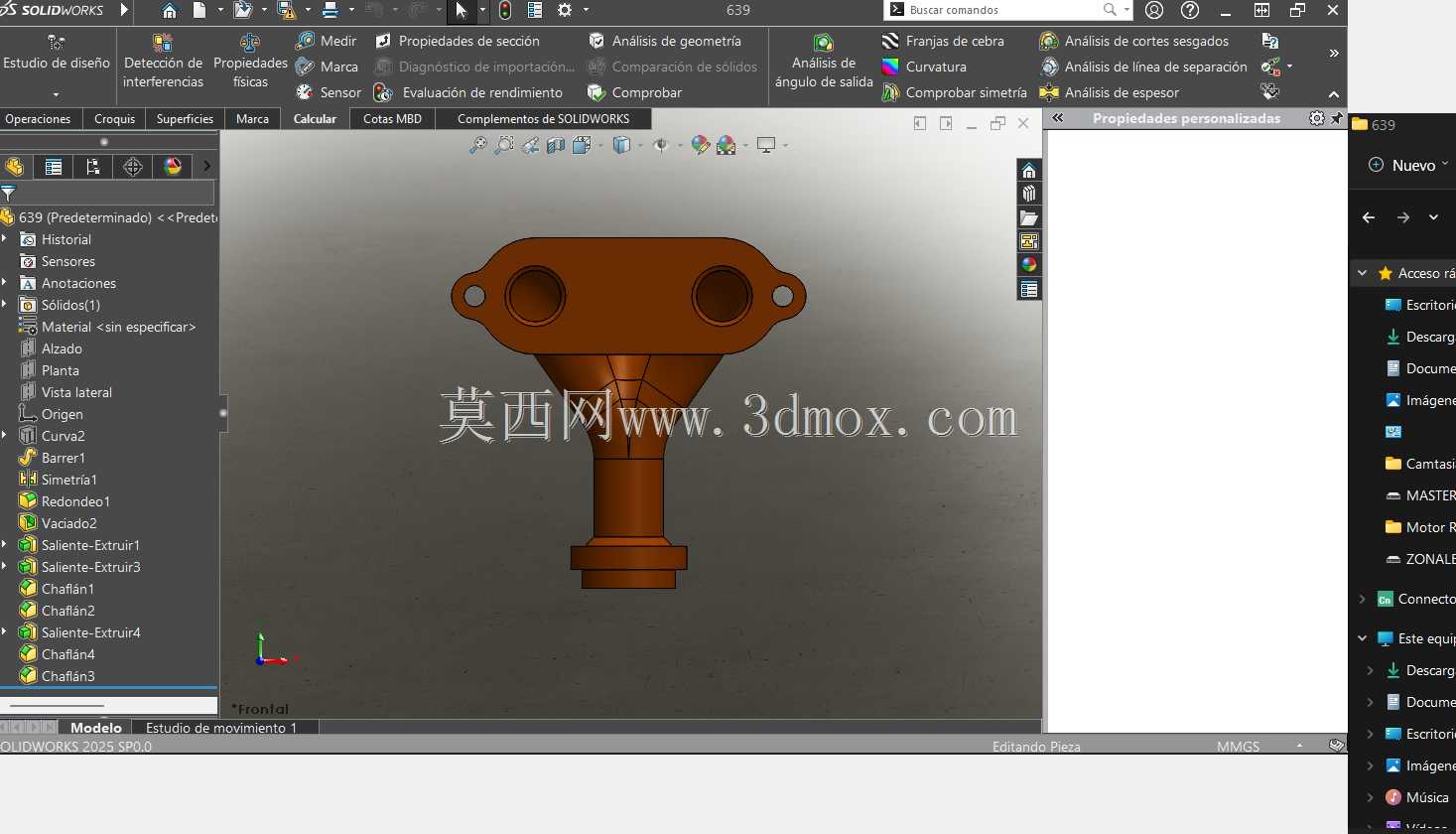

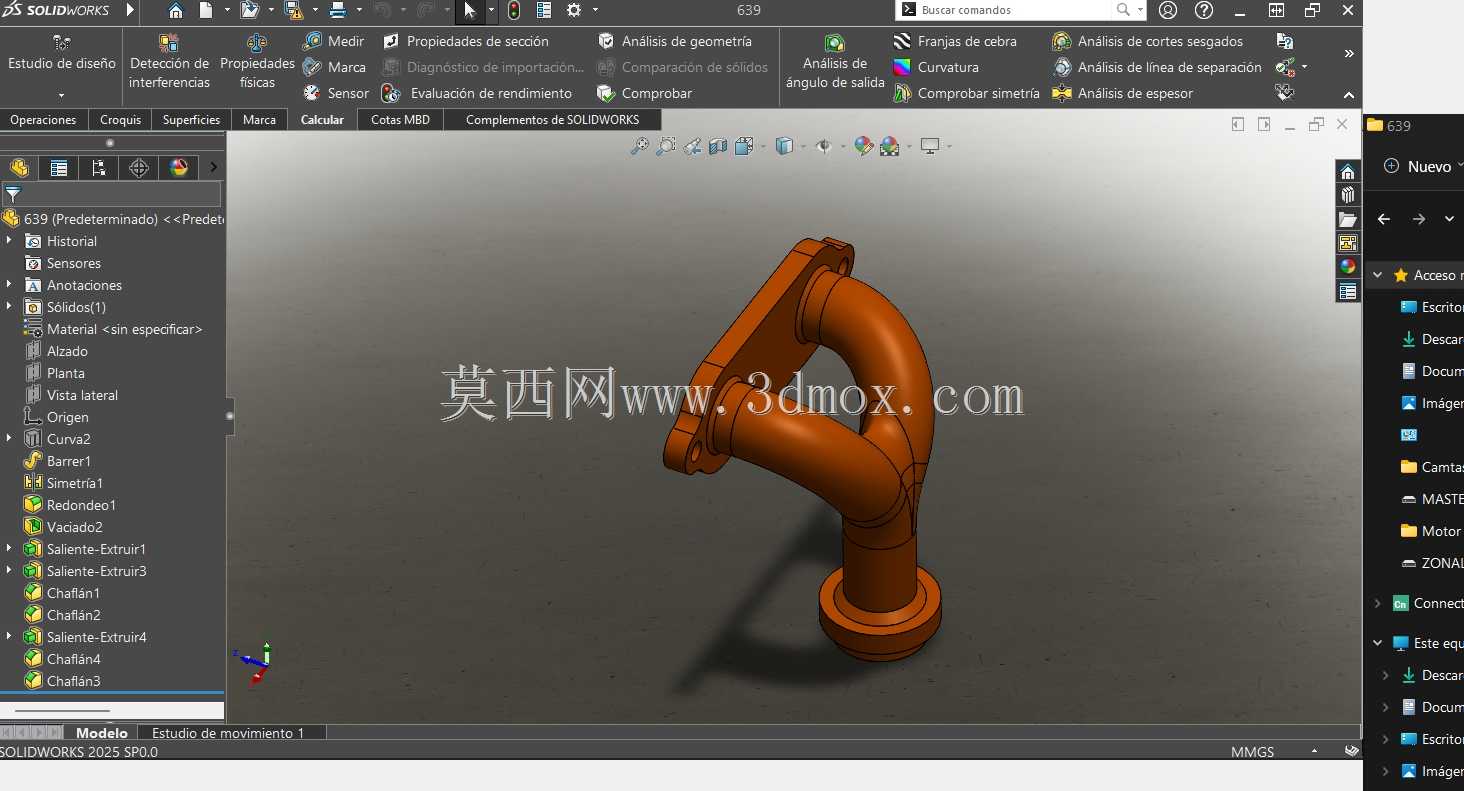

　　建模过程中，先绘制三个端口的法兰轮廓草图，确定三个端口的相对位置与轴线夹角，再通过扫掠、放样命令生成主管路与分叉段的实体结构，之后对分叉交汇位置进行圆角过渡处理，最后添加法兰螺栓孔、端面密封槽等细节特征，完成后需要对内部流道进行干涉检查，确保流道内壁光滑无凸起，避免实际使用时阻碍介质流动。这类结构在管路系统中属于通用性较强的标准配件，不同公称通径、压力等级的产品仅需调整对应尺寸参数即可复用整体结构逻辑，能够大幅降低同系列产品的设计迭代效率。
