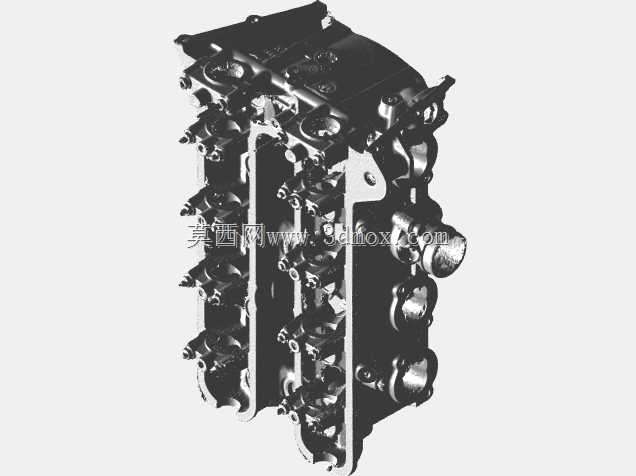

K1200RS摩托发动机气缸盖三维扫描逆向模型

　　在大排量摩托车动力总成的逆向开发、维修替换件开发以及性能改装领域，气缸盖作为配气机构与燃烧室的核心承载部件，其结构精度直接决定了发动机的压缩比、配气正时准确性以及散热效率，是动力系统开发中测绘难度最高的部件之一。本次呈现的K1200RS气缸盖结构，是通过三维扫描完成的实体逆向还原成果，完整保留了原厂部件的所有结构特征与安装边界，可直接用于后续的结构分析、改装设计或者替换件的开模参考。

　　从实际应用场景来看，这类大排量直列四缸摩托的气缸盖，日常工况需要承受高转速下的持续高温高压，原厂部件的气道走向、燃烧室容积、冷却水道布局都是经过多轮台架标定优化的结果，逆向扫描过程中需要完整保留这些细微的结构特征，不能出现特征丢失或者形变偏差。扫描获取的点云数据经过曲面重构后，完整还原了进气道、排气道的曲面弧度，每一处气道的内壁曲率都和原厂部件保持一致，这对于后续做气道流量优化、燃烧室容积测算来说是至关重要的基础——如果气道曲面出现偏差，会直接导致进排气效率计算失真，后续的性能改装方案就会出现实际效果和仿真结果脱节的问题。

　　从结构功能特性来看，这款气缸盖集成了凸轮轴安装座、气门导管孔、火花塞安装位、冷却水道、润滑油道以及缸体连接螺栓孔等多组功能结构，不同结构的公差要求差异极大：比如气门导管孔的同轴度、凸轮轴轴座的圆柱度属于微米级公差要求的部位，扫描重构过程中需要保证这些安装位的相对位置精度，确保后续加工出的替换件可以直接完成配装，不需要二次修配；而散热鳍片的外形、外部加强筋的布局则属于兼顾散热效率与结构强度的设计部分，这些结构的完整还原可以帮助结构工程师分析原厂的强度设计逻辑，在做性能升级时针对性地做局部加强，避免高负荷下出现缸盖变形或者开裂的问题。

　　在安装边界的还原上，模型完整保留了缸盖与缸体连接的所有螺栓孔位坐标、定位销孔位置，以及进排气歧管的安装法兰面尺寸、气门室盖的配合止口结构，这些边界尺寸的准确性直接决定了部件的互换性——对于维修替换场景来说，不需要对周边配套部件做任何修改就能完成装配，是逆向模型最核心的价值所在。同时模型也还原了缸盖内部的冷却水道连通逻辑，包括水道的截面变化、水流导向筋的位置，这些结构直接影响高转速下缸盖的温度均匀性，如果水道结构还原出现偏差，后续做热负荷仿真时就无法准确模拟缸盖的温度场分布，也就无法预判局部过热导致的变形风险。

　　从设计思路还原的角度来看，这款大排量摩托的气缸盖在结构布局上做了非常多的紧凑化设计，比如将润滑油道与螺栓安装凸台做了集成设计，既保证了螺栓连接的强度，又缩短了润滑油路的长度，减少了高转速下的机油压力损失；散热鳍片的高度与间距也根据缸盖不同区域的温度做了差异化设计，燃烧室对应的排气侧区域鳍片密度更高、高度更大，强化高温区域的散热能力，而进气侧温度相对较低，鳍片尺寸适当缩小，兼顾整体重量控制。这些隐藏在结构里的设计细节，都通过三维扫描完整保留在了模型中，对于从事大排量摩托动力开发的工程师来说，可以直接参考这些成熟的结构设计逻辑，规避前期开发中的很多试错成本。

　　另外在配气机构的安装结构上，模型完整还原了凸轮轴轴承盖的定位结构、气门弹簧座的安装平面高度，这些尺寸直接关系到配气相位的准确性，如果这些位置的尺寸出现偏差，会导致气门升程、开闭正时出现误差，轻则影响动力输出，重则出现气门碰撞活塞的严重故障。扫描重构过程中针对这些关键安装面都做了点云数据的优化处理，保证平面度、位置度和原厂部件保持一致，不管是用于做改装凸轮轴的匹配验证，还是做气门升级的结构校核，都可以提供准确的结构参考。
