概念型喷气涡轮发动机结构设计方案

　　在航空动力装备的研发与教学演示场景中，基础结构类的涡轮动力模型始终是结构设计人员、航空相关专业学习者梳理动力原理、验证外观布局逻辑的重要载体。这款喷气涡轮发动机的概念结构设计，核心定位是面向原理展示、外观验证与基础结构认知场景，没有追求完全复刻量产航空发动机的复杂内部管路与精密传动细节，而是聚焦于核心气动外形与基础支撑结构的还原，适配教学演示、概念方案展示、影视道具建模等多场景的使用需求。

　　从实际用途层面来看，该结构可作为航空动力科普场景的展示教具，帮助受众快速建立涡轮喷气发动机的外形认知，理解进气道、压气机叶片、整流罩等核心部件的相对位置关系；也可作为航空类概念设计方案的子部件，嵌入飞行器整体布局验证环节，用于匹配机身进气口尺寸、校验动力段的整体轮廓协调性；同时也能作为三维建模练习的参考范例，帮助初学者掌握回转类曲面建模、叶片阵列特征、金属质感渲染的相关技巧。

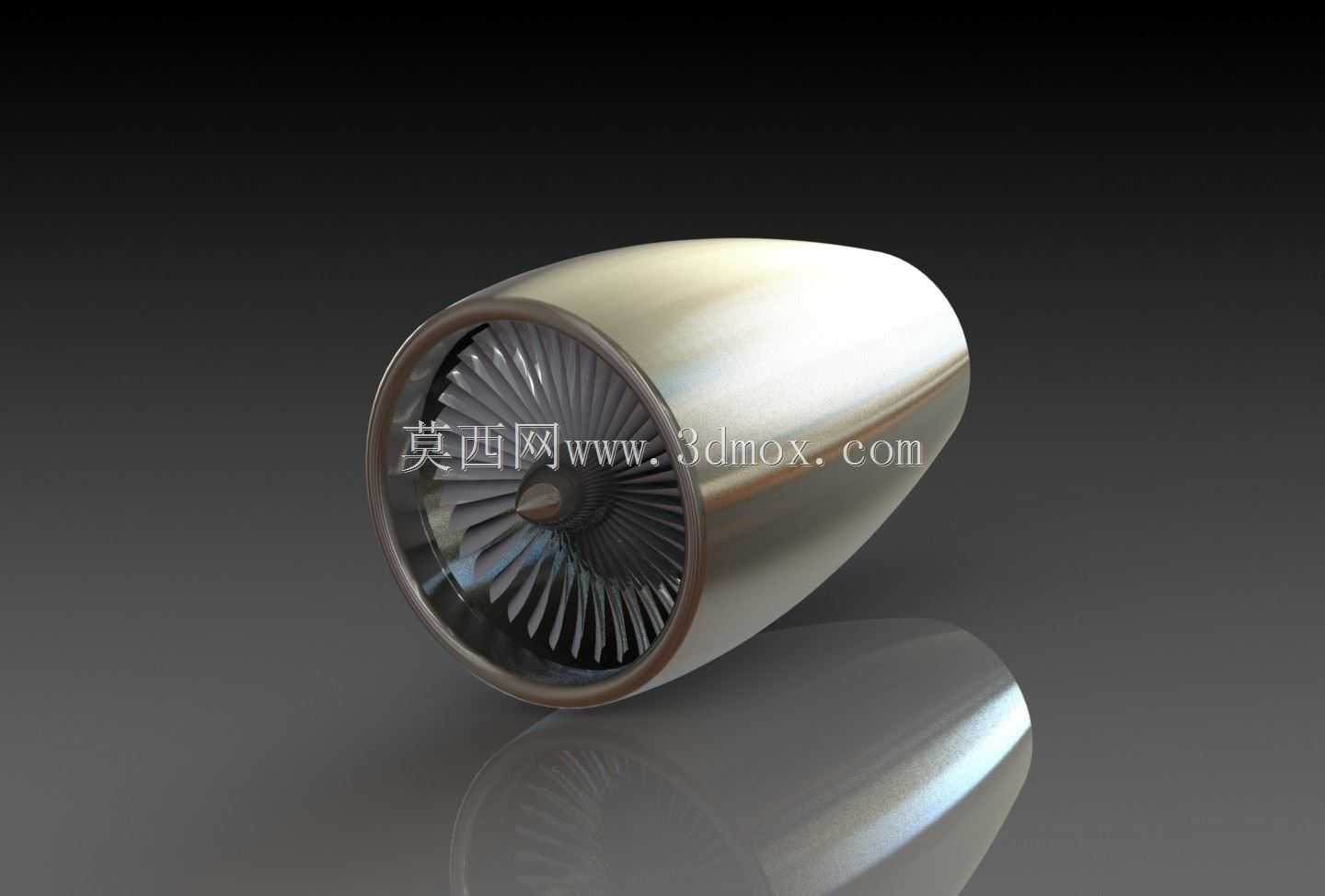

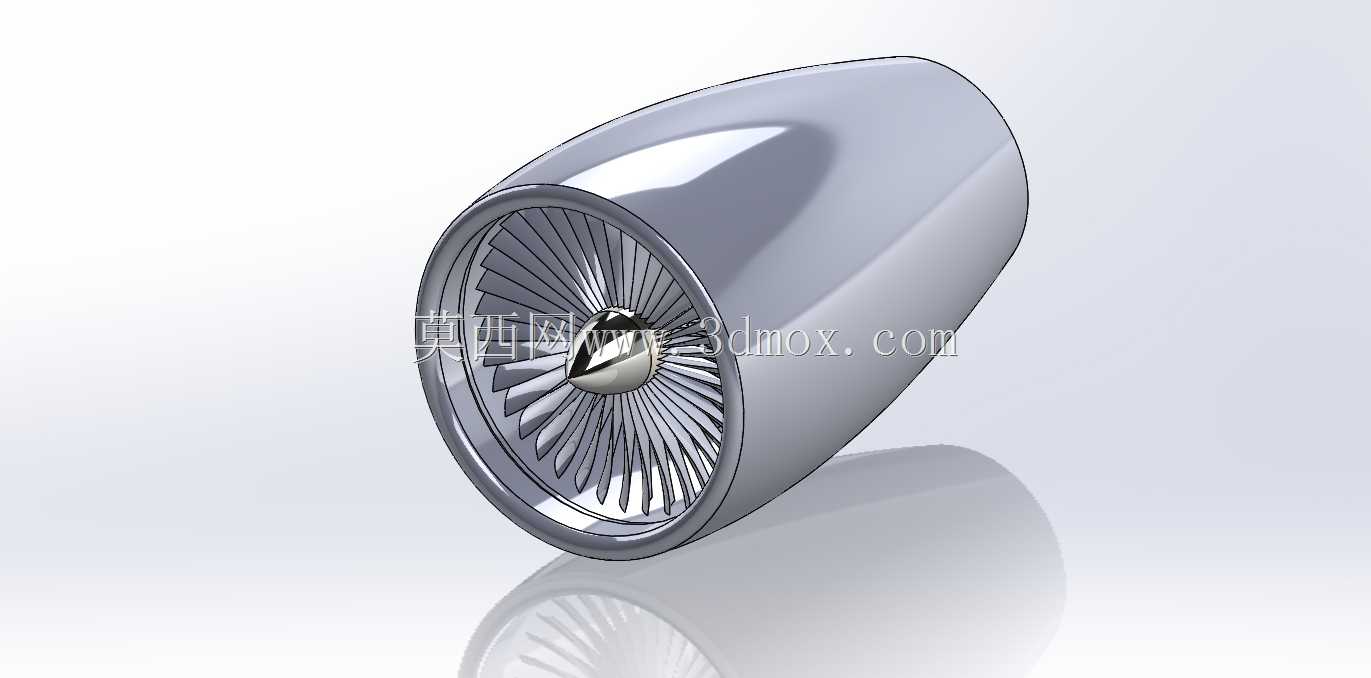

　　在功能特性的设计取舍上，这款概念结构没有设置复杂的可调静子叶片、燃油喷射管路、冷却气道等量产发动机的精密结构，而是保留了最核心的气动轮廓特征：前端的进气整流罩采用流线型卵状曲面设计，曲面曲率按照亚音速进气的气流导向需求做了平滑过渡，能够避免进气道前段出现气流分离的问题；压气机段的叶片采用等截面直叶片设计，沿轮毂周向均匀阵列排布，叶片的安装角按照基础压气气流导向角度设置，既还原了真实涡轮发动机的叶片视觉特征，也简化了建模过程中的曲面复杂度；外壳体采用等直径回转薄壁结构，前后端分别与进气整流罩、尾喷段做平滑衔接，保证整体外轮廓的流线完整性。

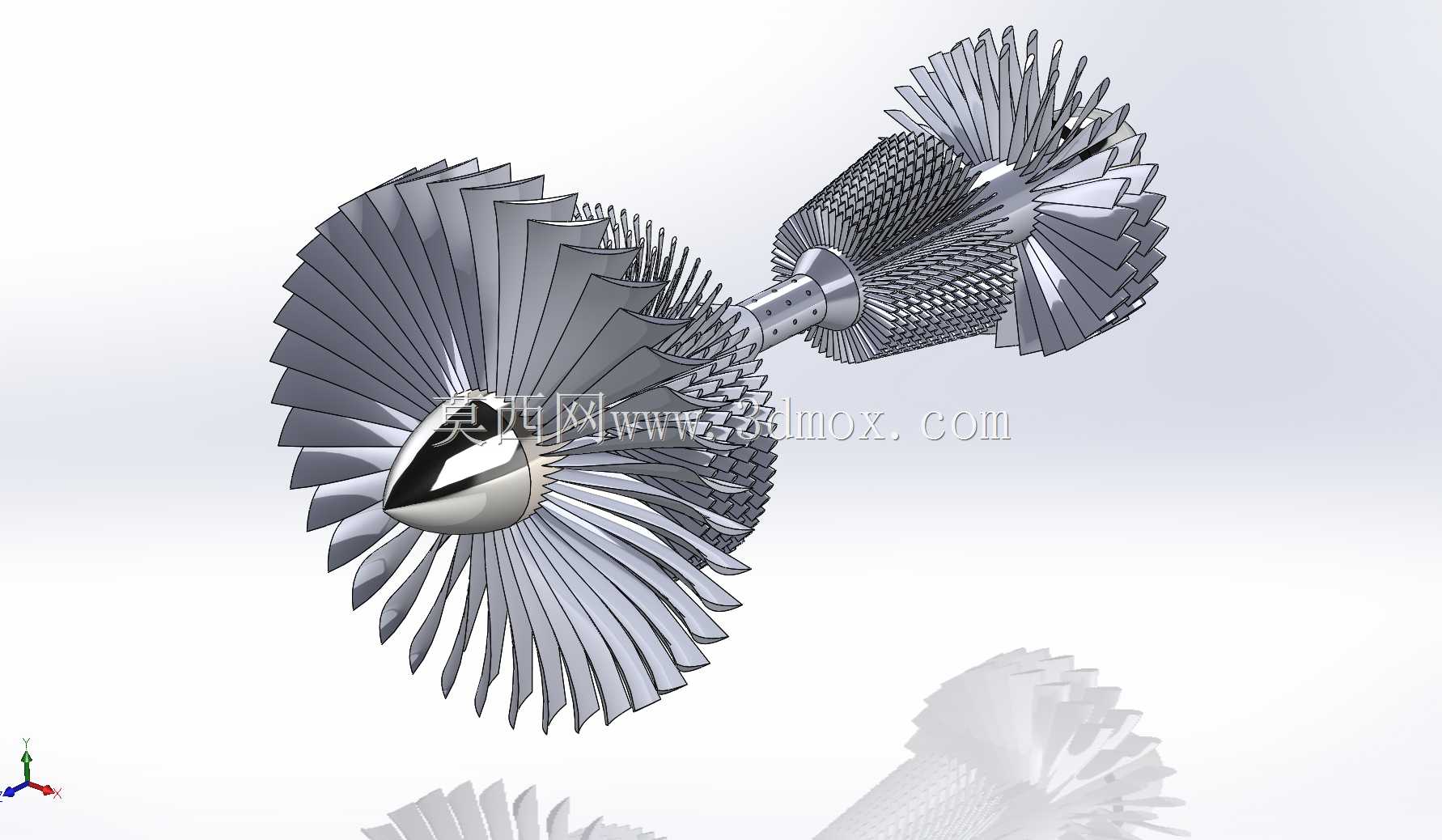

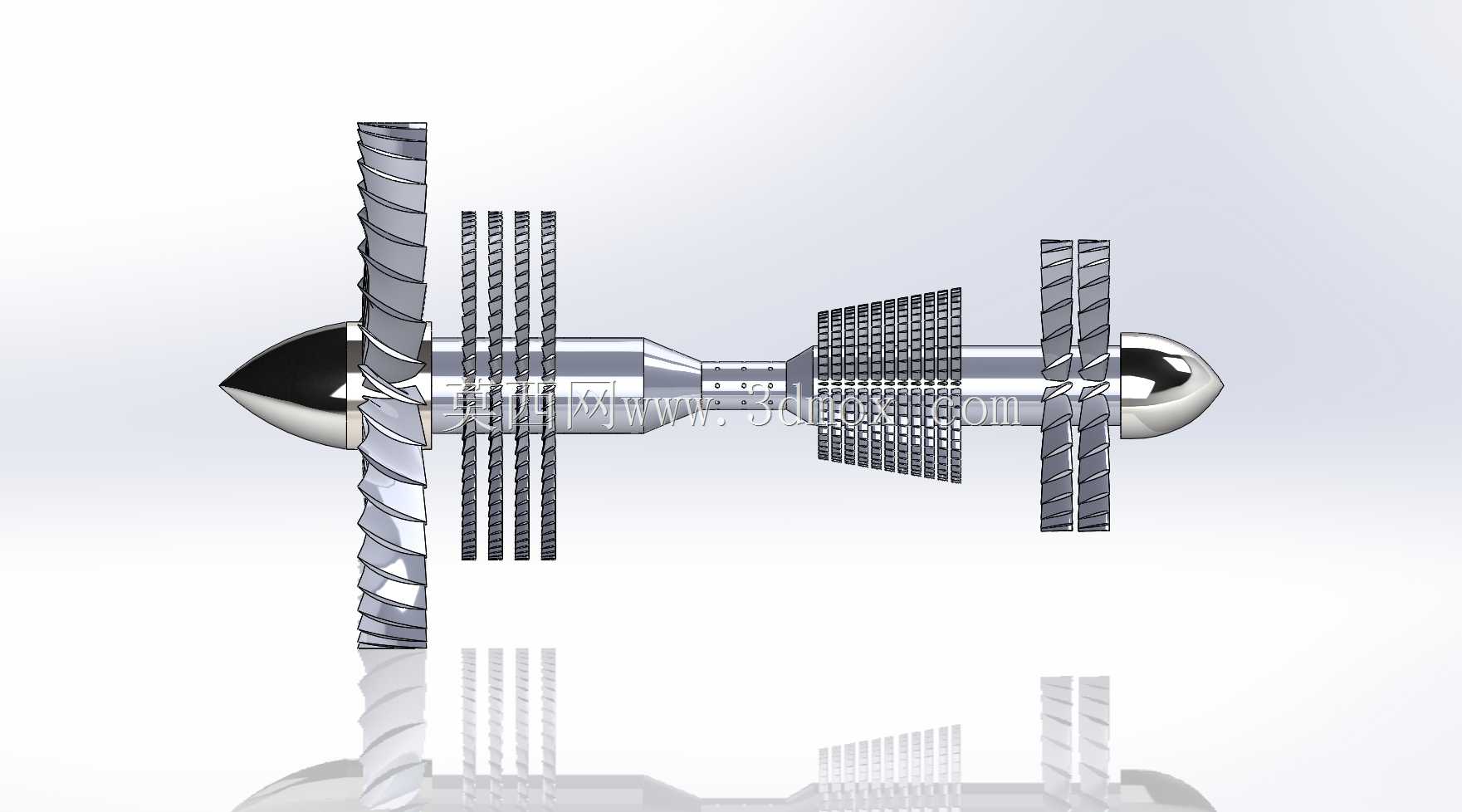

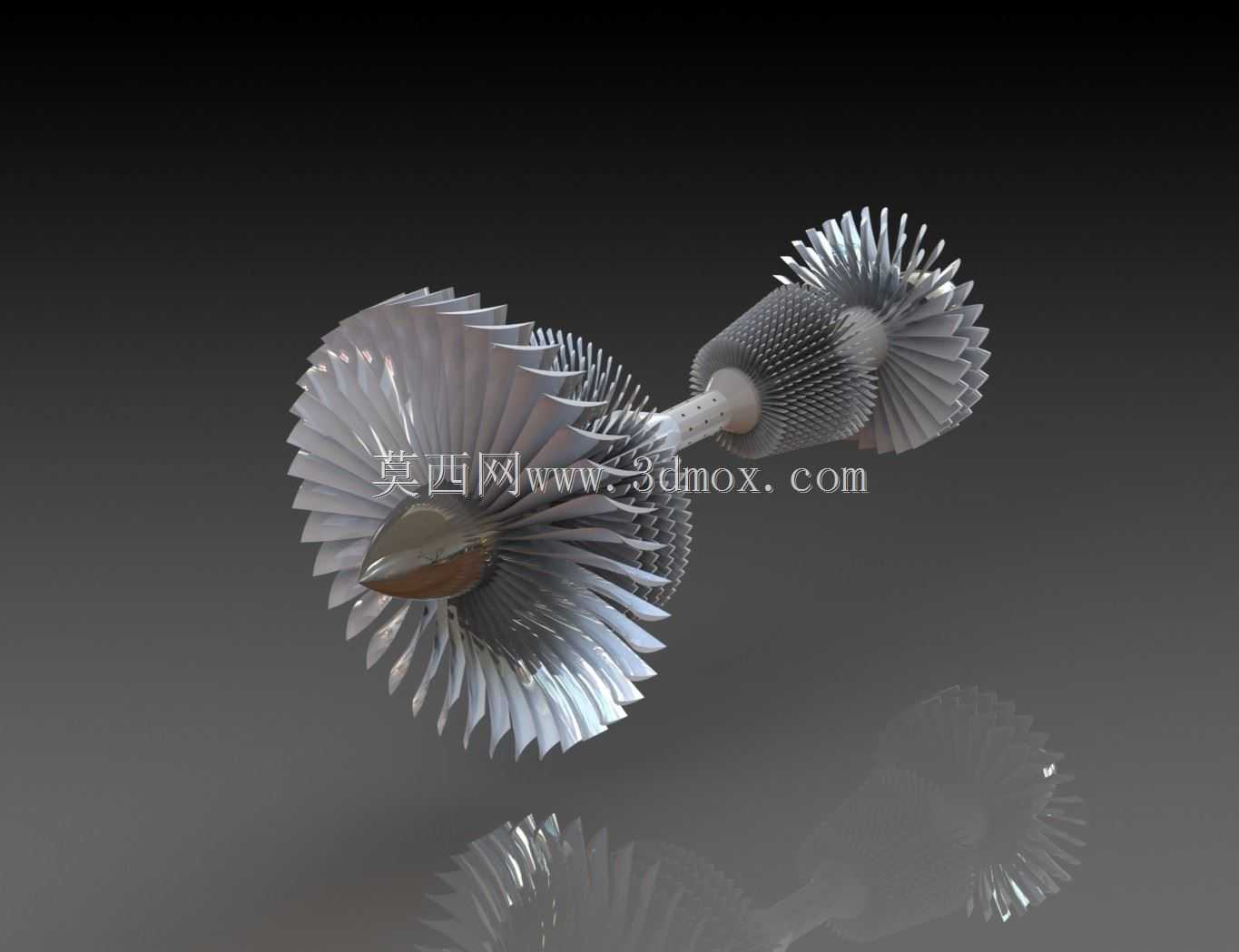

　　设计思路层面，整个结构的搭建遵循“抓核心特征、舍非必要细节”的原则，首先确定整体的回转轴线作为所有特征的基准，先绘制外壳体的回转母线，通过回转特征生成整体的外轮廓基体，再拆分出进气整流罩、压气机轮毂、叶片、尾喷段等独立的零部件，保证各个部件的装配基准统一在回转轴线上，避免出现装配错位的问题。叶片部分采用单叶片特征建模后沿圆周阵列的方式生成，阵列数量参考小型涡喷发动机的压气机叶片数量区间设置，保证视觉上的真实感，同时控制整体的特征数量，降低模型的运算负载。外壳体的壁厚按照薄壁机匣的常规比例设置，既保证结构视觉上的厚重感，也不会出现壁厚比例失调的问题。

　　从外形尺寸与安装边界来看，该概念模型的整体长径比参考了小型涡喷发动机的常规比例设置，整体长度与最大外径的比值控制在合理区间，能够适配多数小型飞行器模型的动力段安装空间需求。安装接口方面，模型预留了机匣安装边的结构位置，可根据实际搭载场景的需求拓展安装孔位，匹配不同的安装支架结构；进气端的内径尺寸按照进气流量的基础需求设置，能够与常规尺寸的进气道结构做衔接；尾喷段的收敛角度参考亚音速尾喷口的常规角度设置，保证气流排出方向的一致性。需要注意的是，该模型为概念结构设计，内部没有设置真实的燃烧室、涡轮做功段等功能结构，不能直接用于真实的动力输出场景，仅适用于外观展示、原理教学、建模参考等非直接动力应用场景。在实际的建模练习过程中，设计人员可以基于这个基础框架，逐步添加内部的压气机级、燃烧室结构、涡轮导向叶片等细节，逐步完善成完整的发动机结构模型，也可以根据不同的使用场景调整外壳体的曲面曲率、叶片的数量与安装角，适配不同的飞行器整体设计风格。
