带黄芯黑色衬套式滚轮结构设计

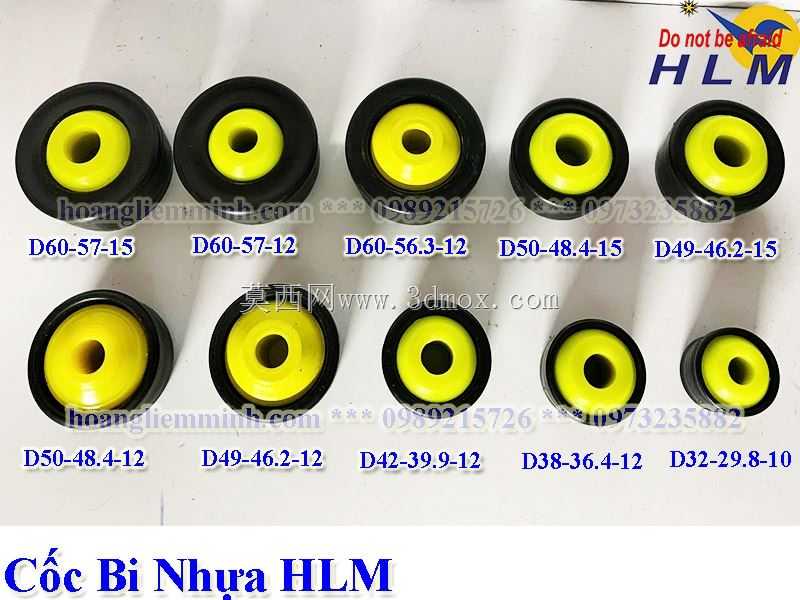

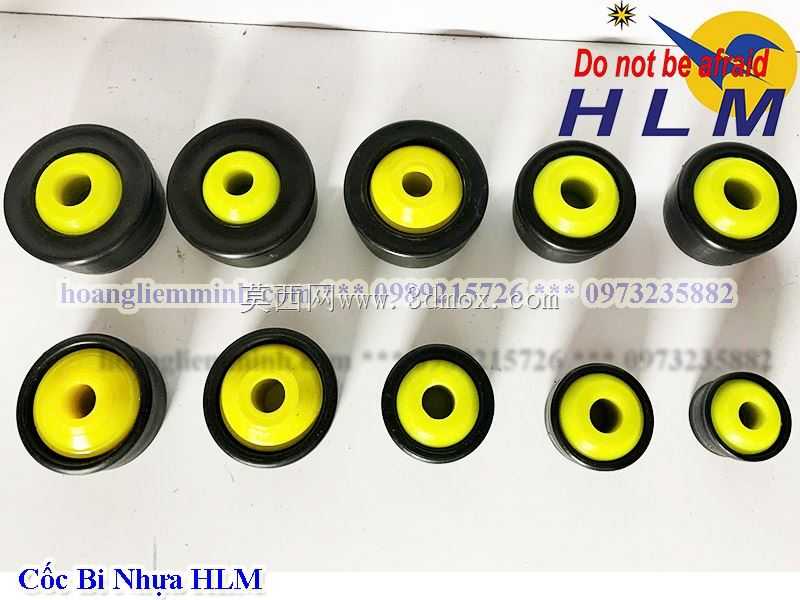

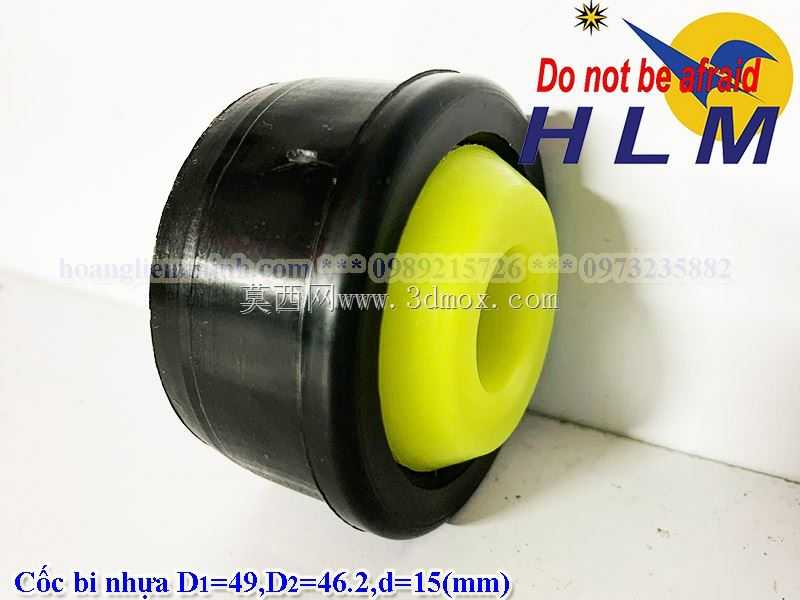

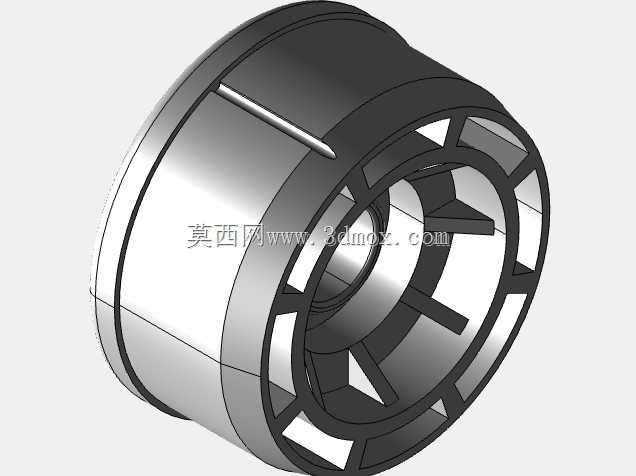

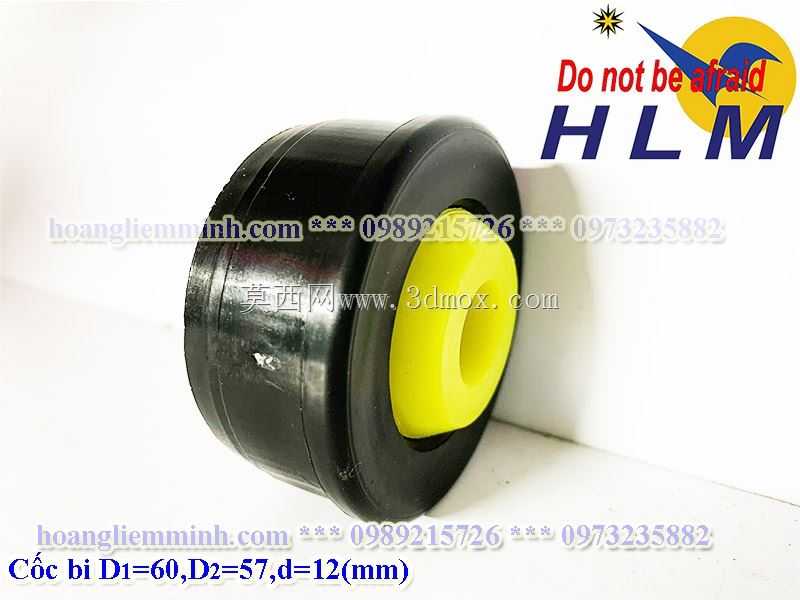

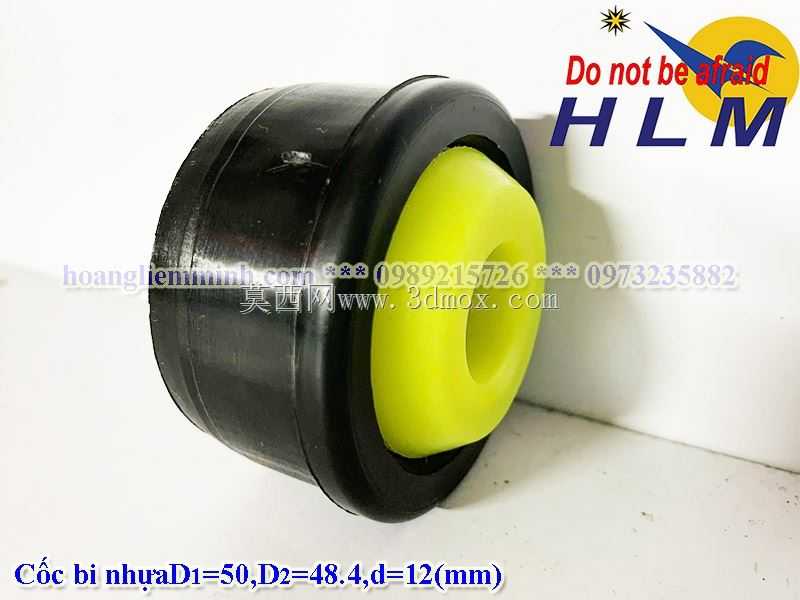

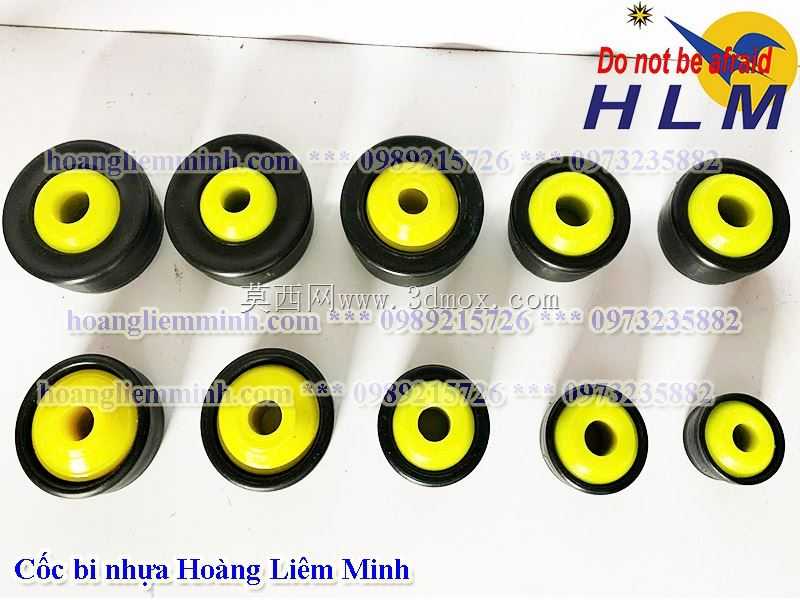

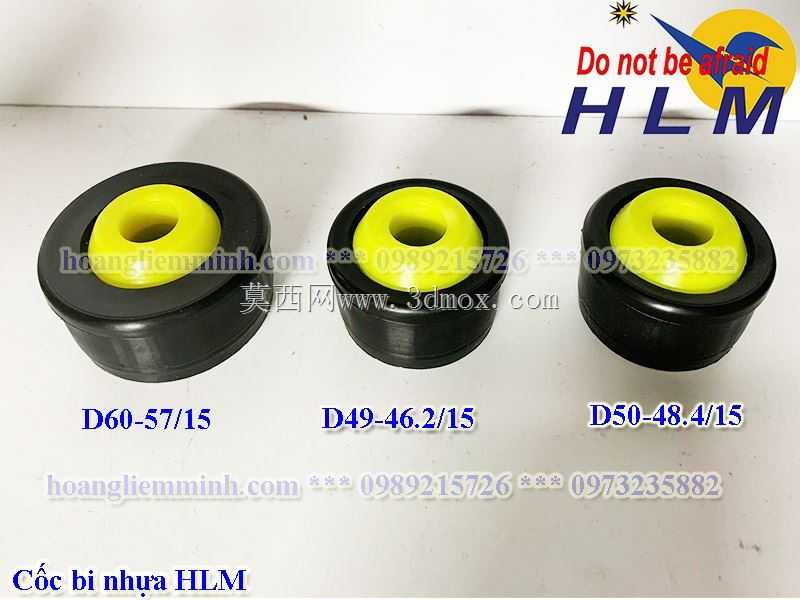

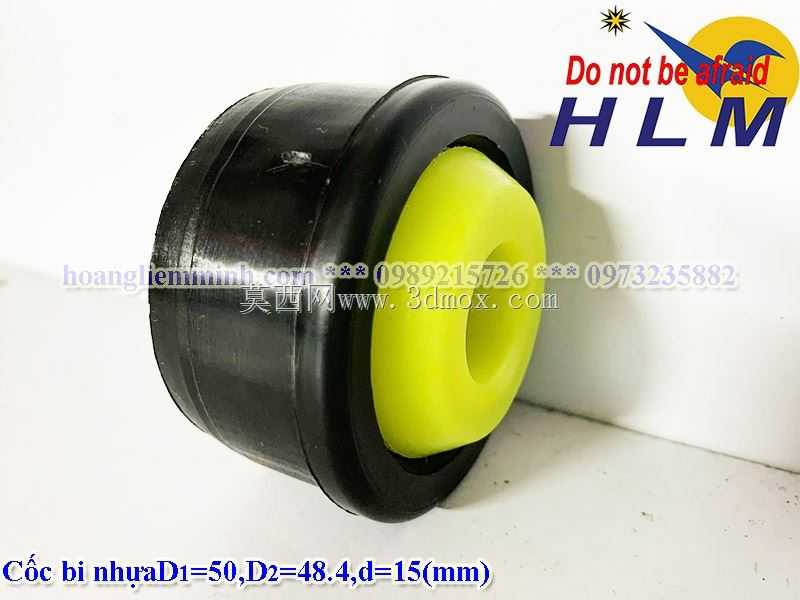

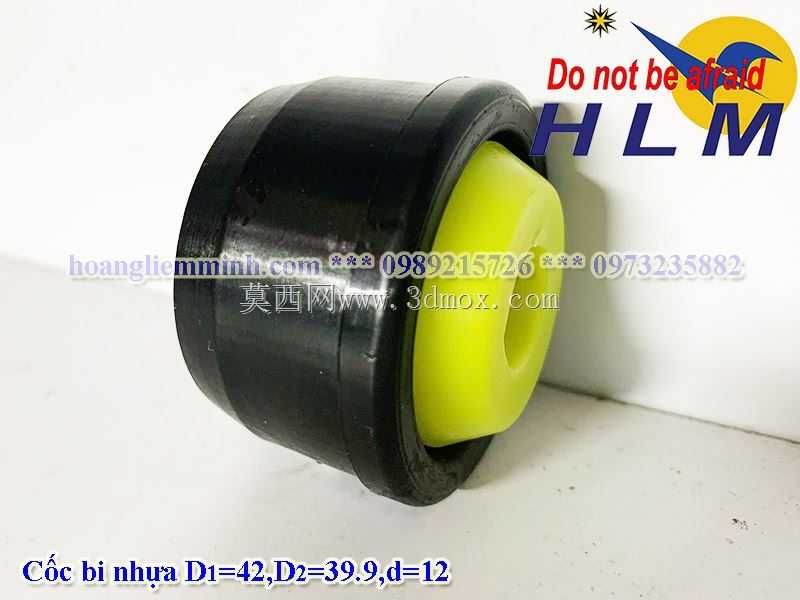

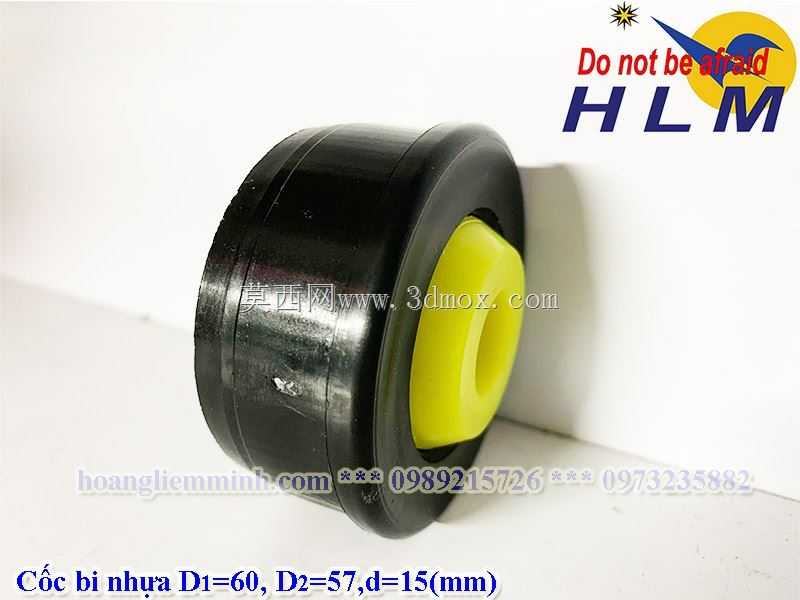

　　这类带橡塑缓冲层的衬套滚轮，在轻工输送线、仓储物流分拣设备、小型物料滑移导轨上的应用占比很高，很多人做结构设计时容易忽略这类小零件的细节，最后装配阶段才发现尺寸不匹配、缓冲性能达不到要求，反而拖慢整线的调试进度。从结构上看，外层采用黑色高密度橡塑材质，主要承担耐磨、抗冲击的作用，日常运行中接触金属导轨或者输送面时，不会像纯金属滚轮那样产生尖锐的摩擦噪音，也能避免刮伤接触的工件表面，尤其是在输送外观要求较高的注塑件、包装成品时，这类软质外层的优势非常明显。

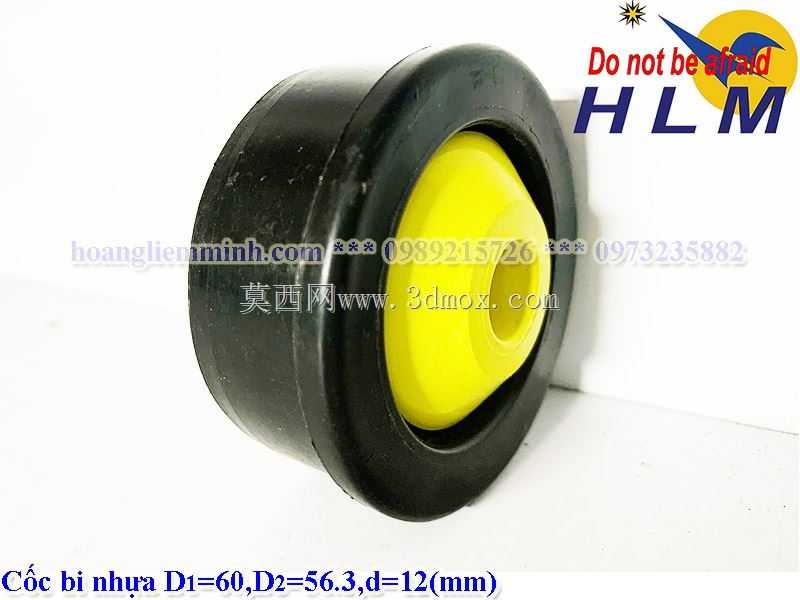

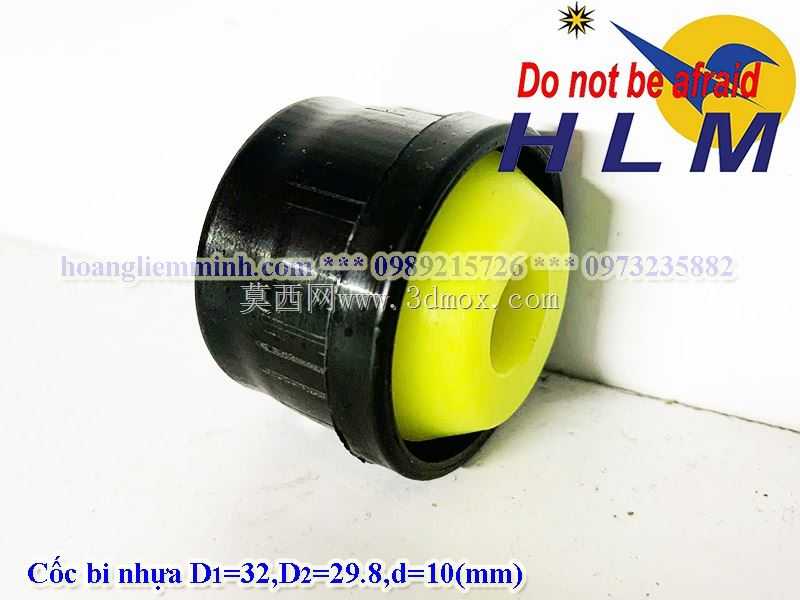

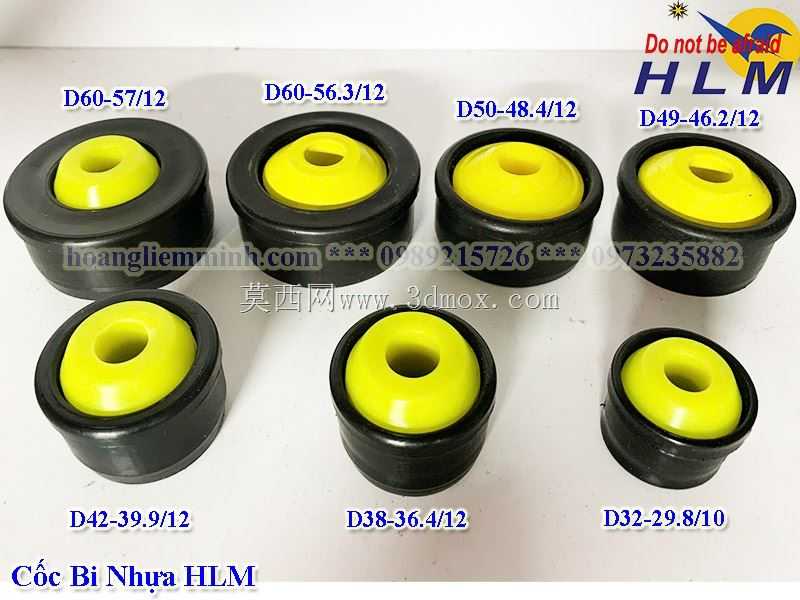

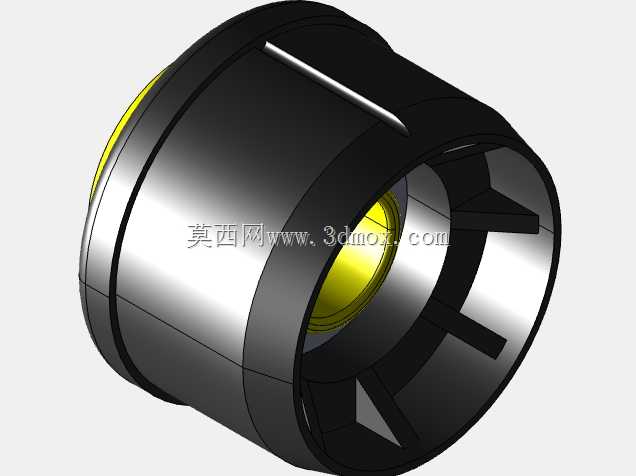

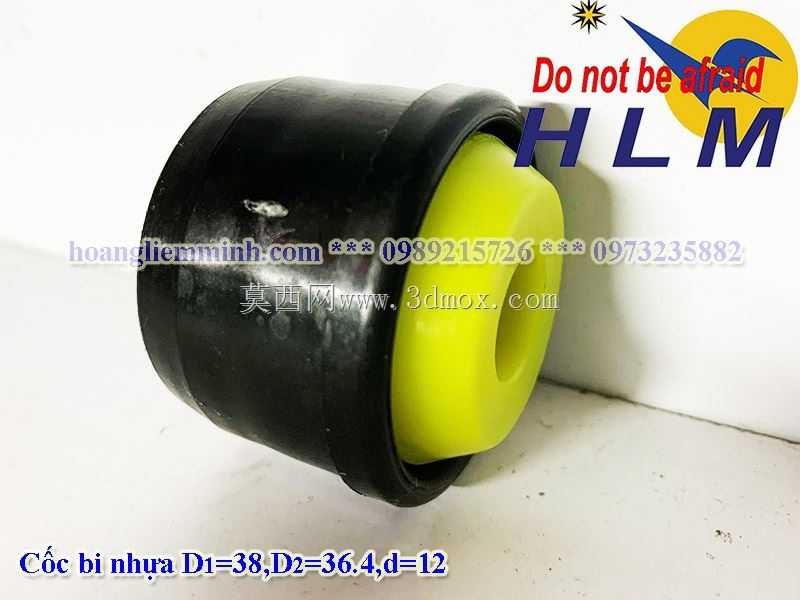

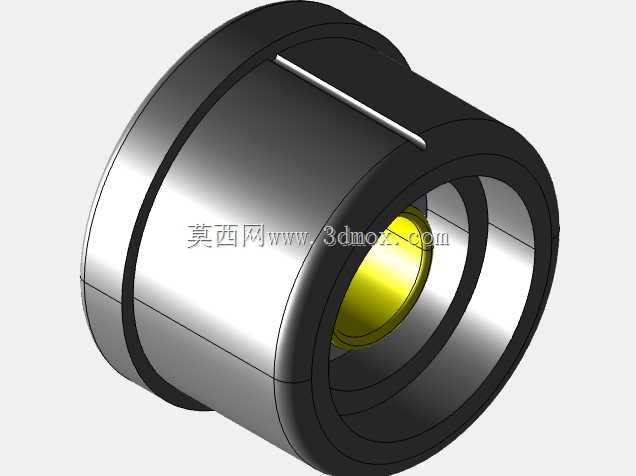

　　内层的亮黄色内芯采用硬度更高的工程塑料材质，中间预留的通孔是安装轴的配合位，这个位置的尺寸公差需要严格控制，和安装轴的配合间隙要控制在合理范围，间隙过大会导致滚轮运行时径向跳动过大，输送过程中出现物料偏移、卡顿的问题；间隙过小则会增加装配难度，长期运行后因为热胀冷缩出现抱死的情况。设计这类滚轮的时候，首先要明确安装边界，从实物标注的尺寸来看，外径32mm，外层橡塑层的台阶直径29.8mm，内孔直径10mm，这个尺寸参数适配的是直径10mm的光轴安装场景，安装时需要注意两侧的轴向定位，通常可以用轴用挡圈或者轴套限制滚轮的轴向窜动，窜动量控制在0.2-0.5mm之间即可，既不会因为完全锁死导致转动阻力过大，也不会因为窜动过大出现滚轮脱轨的情况。

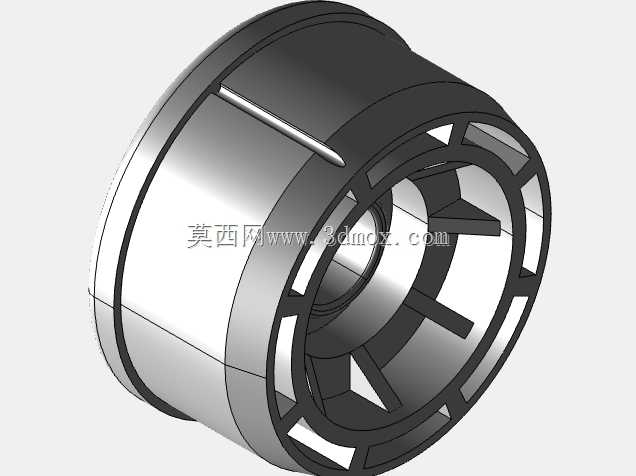

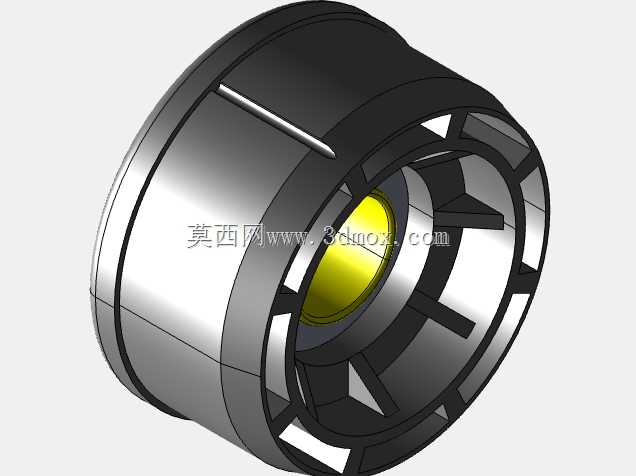

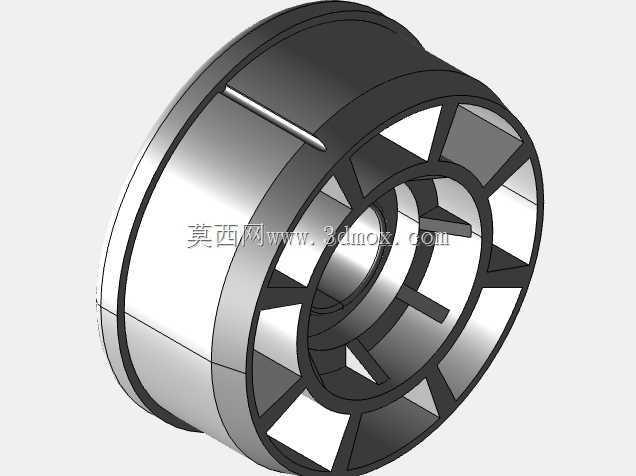

　　外层的黑色橡塑层和黄色内芯采用包胶注塑工艺结合，设计时要注意两种材质的结合面做滚花或者卡槽结构，避免长期运行后外层和内芯出现相对转动，一旦出现分层打滑的情况，滚轮就会出现转动不畅、局部偏磨的问题，使用寿命会大幅缩短。在实际选型应用中，这类滚轮的单轮承重不需要做过高冗余，因为通常这类小尺寸滚轮都是成组使用，单轮承重控制在5-8kg即可满足大部分轻型输送场景的需求，如果是重载场景则需要加大滚轮尺寸、更换内芯为金属材质。很多新手建模的时候容易忽略外层橡塑层的拔模斜度，实际上这类注塑件的外表面不需要做拔模斜度，因为外圆是后续车削加工保证尺寸精度的，只有内孔和端面的注塑位置需要留1-1.5度的拔模斜度，方便注塑脱模。另外要注意，外层橡塑材质的邵氏硬度选择要匹配应用场景，如果是用在有轻微冲击的下料口位置，硬度选邵氏A70-75度即可，缓冲性能更好；如果是用在长距离直线输送的导轨上，硬度选邵氏A80-85度更合适，滚动阻力更小，耐磨性能也更优。安装的时候还要注意，滚轮的安装轴要保证平行度，同一组滚轮的安装轴平行度误差不能超过0.1mm/m，否则滚轮运行时会出现单侧偏磨，短时间内就会出现外层磨损不均、转动异响的问题。

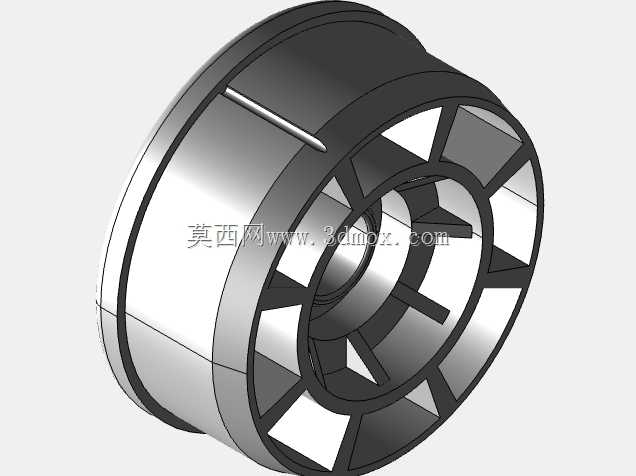

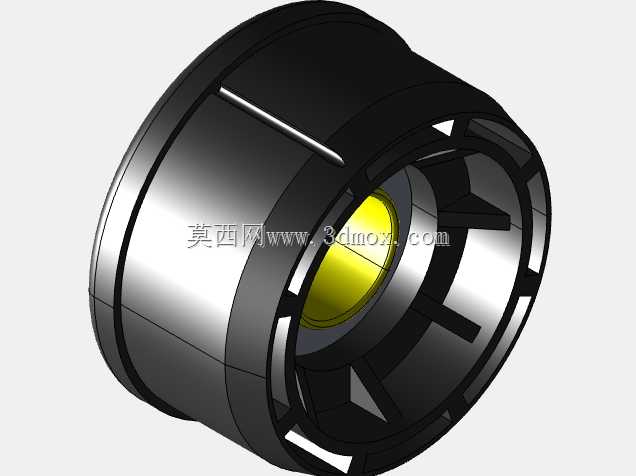

　　这类滚轮和纯金属滚轮相比，还有一个明显的优势就是耐腐蚀，在一些有轻微湿度、或者存在弱腐蚀介质的生产场景，比如食品包装线、日化产品输送线上，不会像钢制滚轮那样容易生锈，日常维护只需要定期清理表面缠绕的杂物即可，不需要额外做防锈润滑，维护成本很低。建模的时候要注意，外层橡塑层和内芯的配合位置要做0.1-0.15mm的过盈量，模拟实际包胶的结合状态，不要做成间隙配合，否则装配仿真的时候会出现结构错位，和实际生产工艺不符。另外，滚轮的端面边缘要做R0.5的圆角过渡，避免安装和运行过程中尖锐边缘割伤操作人员，也能减少边缘位置的应力集中，避免橡塑层在受到冲击时从边缘位置开裂。
