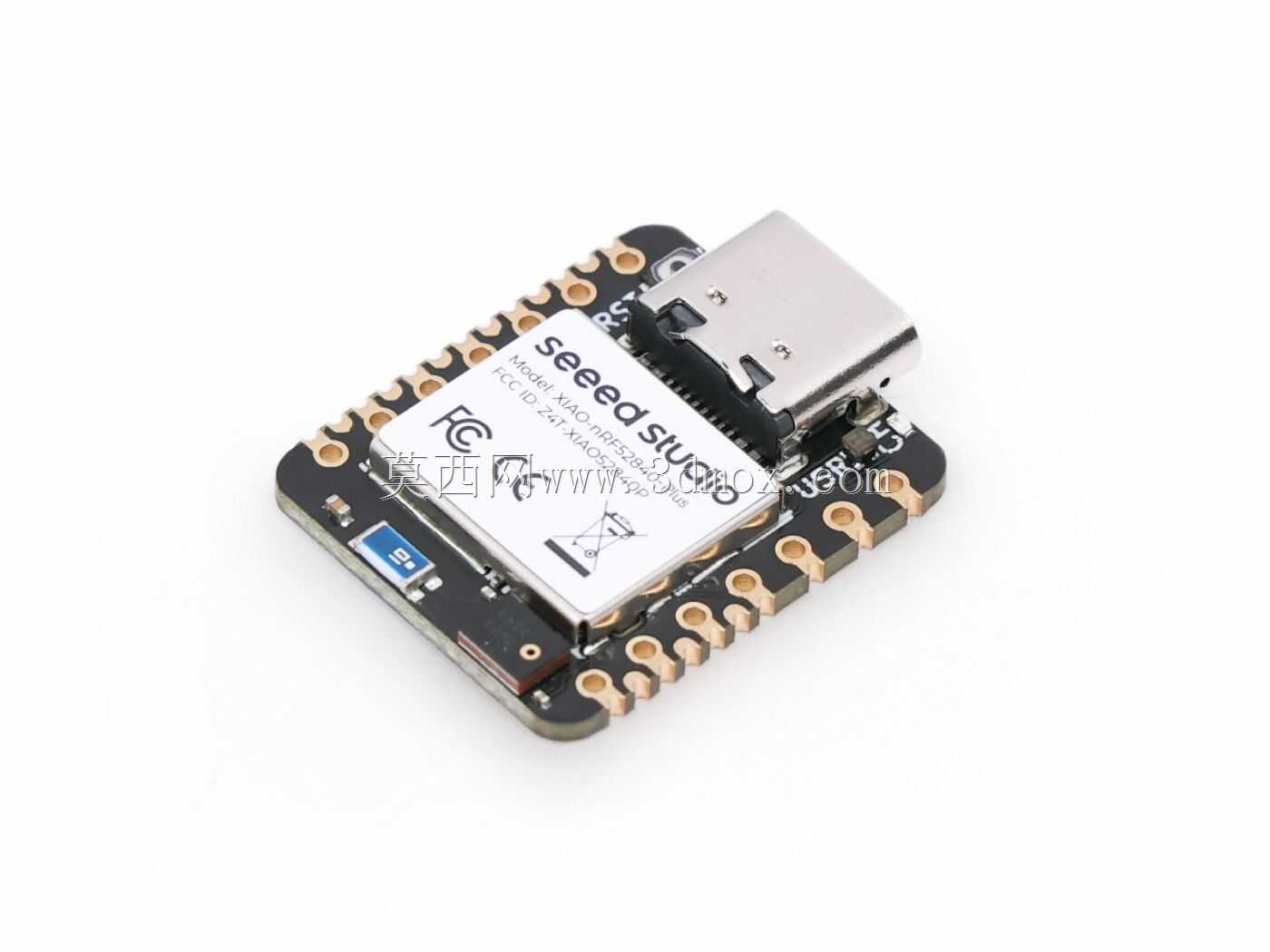

SeeedStudioXIAOnRF52840SensePlus开发板

项目分类:传感器 发布时间:2025-02-20 ID:943094
  • SeeedStudioXIAOnRF52840SensePlus开发板
  • SeeedStudioXIAOnRF52840SensePlus开发板

  在嵌入式原型开发与AIoT终端落地的实际项目中,这类微型蓝牙传感开发板的选型往往直接决定项目迭代效率与终端部署的适配性。这款基于Nordic带FPU芯片组打造的微型开发板,在硬件设计上针对量产前的原型验证与小批量试产场景做了针对性优化,区别于常规版本的引脚布局,重新设计的城堡形结构搭配背面焊盘布局,额外拓展出9路GPIO,专门适配需要通过SMD板对板焊接扩展I/O的高级蓝牙项目,解决了常规微型开发板引脚资源不足、板对板焊接可靠性差的工程痛点。

  从实际应用场景来看,这类开发板可直接嵌入可穿戴健康监测设备、小型环境传感节点、低功耗蓝牙信标、边缘端机器学习推理终端等产品中,板载集成的IMU单元可直接采集运动姿态数据,PDM麦克风可实现音频采集与声纹识别相关功能,原生支持的蓝牙5.0、NFC功能可覆盖近场配对、低功耗数据传输的主流通讯需求,搭配原生TensorFlowLite支持,可直接在板端完成轻量级机器学习模型的推理运行,无需额外外接主控单元,大幅缩小终端产品的整体体积。

  在结构设计层面,开发板整体采用超小型化的板型设计,板边的半孔焊盘经过沉金处理,在SMT回流焊过程中可保证焊锡浸润均匀,避免虚焊、连焊等工艺问题,背面焊盘的布局避开了板载核心元件的投影区域,板对板焊接时不会出现元件干涉,Type-C接口采用沉板贴片设计,接口端面与板边齐平,外接数据线时不会产生额外的结构突出,可适配紧凑外壳的内部安装空间。板载天线的净空区域严格按照射频设计规范预留,在金属外壳内部部署时,只需将天线区域对应外壳的非金属开窗位置,即可保证蓝牙信号的传输强度,无需额外外接天线。

  从安装边界来看,开发板整体板厚控制在1.2mm,所有贴片元件的最高高度不超过3mm,板体四角预留的邮票孔可直接作为安装定位孔使用,也可通过排针插接的方式安装在面包板或载板上,适配不同阶段的开发需求。电源管理部分的电路布局做了分区处理,数字电路与射频电路的供电回路独立,减少电源噪声对射频灵敏度与传感器采样精度的影响,低功耗模式下的电流控制可满足纽扣电池供电场景下数月的连续运行需求。

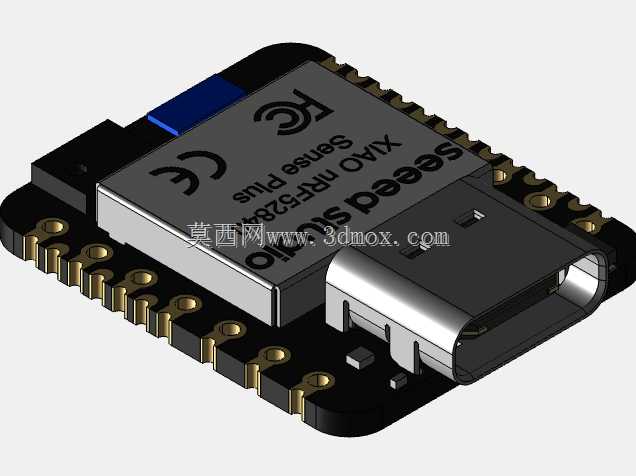

  在实际建模过程中,需要精准还原每个元件的外形轮廓与安装高度,特别是Type-C接口的插接口深度、板边半孔的间距与尺寸、板载LED与按键的凸起高度,这些细节直接影响后续外壳设计、载板适配的装配精度。城堡形焊盘的建模需要严格按照实际生产的半孔工艺参数制作,保证焊盘的金属化区域与板体的结合位置准确,在做板对板焊接的装配仿真时,可精准模拟焊锡的填充空间,避免出现结构干涉。板载核心屏蔽罩的外形与边缘倒角也需要精准还原,屏蔽罩下方的元件高度做了合理避让,在做整机热仿真时,可准确评估核心芯片的散热路径。

  针对嵌入式开发与结构设计协同的场景,这个三维模型可直接用于外壳结构的适配验证、载板的引脚对接设计、生产工装的定位设计,减少实际打样过程中的反复修模次数。在做可穿戴设备的结构设计时,可直接将该模型导入整机装配中,评估板体与外壳内壁的间隙、按键与外壳按键孔的对位精度、传感器开窗位置与板载传感元件的对应关系,提前发现结构干涉问题。在工业传感节点的设计中,可基于该模型的安装尺寸设计对应的固定卡槽,配合灌封工艺实现IP67级别的防护要求,板载的多个GPIO可直接外接工业级传感探头,实现温湿度、振动、光照等多参数的采集与蓝牙传输。
