在动力传动系统的台架验证、产线出厂检测、长期运行状态监测场景中,扭矩与转速的同步采集是评估动力输出效率、传动链损耗、负载匹配度的核心数据来源,这款法兰安装形式的测量装置,正是针对大扭矩传动节点的原位测量需求设计,无需额外改动原有传动链路的轴系布局,就能实现扭矩与转速参数的同步采集。

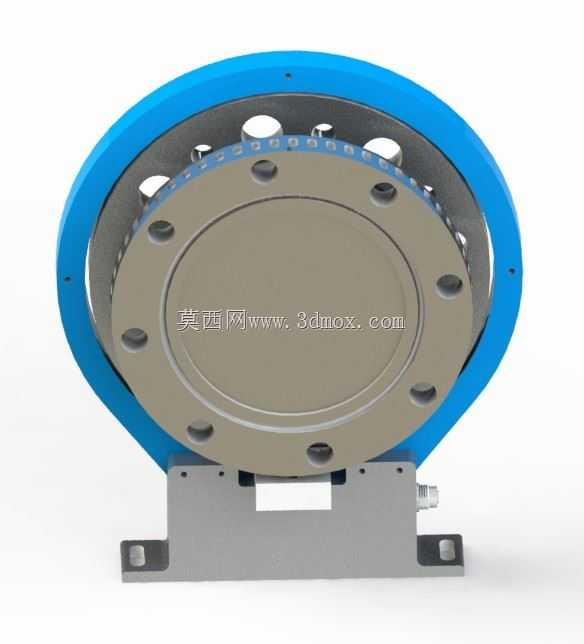

从结构设计逻辑来看,整体采用双侧法兰对接的安装形式,主体承载环采用高强度合金材质,表面做蓝色氧化防护处理,既兼顾了10000Nm量程下的结构刚度要求,也能在工业现场的油污、粉尘环境中具备基础的抗腐蚀能力。中间的弹性敏感体采用辐条式应变结构,在保证扭矩传递路径上应变输出线性度的同时,尽可能降低了自身的转动惯量,避免对原有传动系统的动态响应特性造成额外干扰,这一点对于高动态的启停、变负载测试场景尤为重要——如果测量装置自身转动惯量过大,会直接导致采集到的动态扭矩数据失真,无法反映传动链的真实负载变化。
安装边界上,装置底部设置了一体化的支撑安装座,座体上预留了长条形安装孔位,可适配不同中心高的台架安装基准,安装时无需额外加工过渡转接板,只要将两侧法兰分别与动力输出端、负载输入端的法兰面对接锁紧,再将底部支座固定在台架基准面上即可完成机械安装,相比传统的轴套式扭矩传感器,不需要调整原有轴系的同轴度到极高精度,大幅降低了现场安装的调试难度。法兰端面上的连接孔采用圆周均布设计,孔位公差按照通用传动法兰的配合标准设计,可直接对接同规格的标准工业法兰,不需要定制专用的连接法兰盘。
功能特性方面,除了核心的静态、动态扭矩测量功能外,装置集成了非接触式的转速测量单元,不需要额外在传动轴上加装转速编码器、测速齿轮等附件,就能在采集扭矩信号的同时同步输出转速数据,可直接计算得到传动节点的实时输出功率,省去了多传感器数据同步对齐的调试工作。信号输出端预留了标准的工业电气接口,支持4-20mA、0-10V的标准模拟量信号输出,可直接对接主流的工业数据采集系统、PLC控制单元,不需要额外配置信号放大转换模块。
在实际应用中,这类装置常被用在大功率电机的出厂负载测试台、减速机传动效率验证台、船舶推进轴系的长期状态监测、重型工程机械的传动系统性能测试场景中。比如在大功率异步电机的出厂测试环节,将该装置串接在电机输出轴与磁粉负载之间,可全程采集电机从空载启动到额定负载、过载测试过程中的扭矩波动、转速变化数据,直接计算出电机的实际输出效率、启动扭矩大小、负载变化下的转速降等核心性能参数,判断电机是否达到设计指标。在减速机的效率测试场景中,可在减速机的输入、输出端各安装一台同系列不同量程的装置,通过两端的扭矩、转速数据差值,就能精确计算出减速机在不同转速、不同负载下的传动效率,评估齿轮啮合、轴承摩擦带来的功率损耗。
设计过程中,结构工程师重点考量了几个核心工程问题:首先是大扭矩载荷下的弹性体疲劳寿命,通过有限元仿真对弹性辐条的应力集中点做了圆角过渡优化,确保在满量程120%的过载工况下,弹性体的最大应力仍远低于材料的疲劳极限,保证长期使用的测量精度稳定性;其次是转速测量单元的抗干扰设计,采用磁电非接触感应原理,不受现场油污、铁屑、粉尘的影响,即使在恶劣的工业现场环境中也能保证转速测量的准确性;另外,装置的整体密封结构做了针对性设计,可适应工业现场常见的切削液、润滑油飞溅场景,避免内部敏感元件被污染损坏。

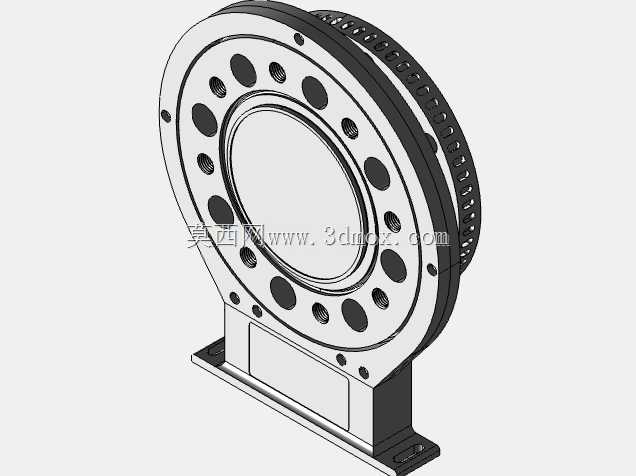

从建模细节来看,三维模型完整还原了装置的所有外部安装特征,包括法兰端面的连接孔位置、深度,底部安装座的孔位间距、安装基准面高度,电气接口的位置与尺寸,这些细节对于做台架整体布局设计的工程师来说非常实用——在台架的三维总装设计阶段,可以直接调用该模型进行装配干涉检查,提前确认安装空间是否足够,法兰对接是否匹配,避免后期加工安装时出现尺寸干涉、中心高不匹配的问题,大幅缩短台架设计的迭代周期。模型也还原了弹性体与外部支撑环的装配间隙、密封结构的位置,能帮助选型工程师直观理解装置的测量原理与结构形式,判断是否适配自身的测试场景需求。
