英特尔RealSense D405深度相机结构设计

　　在做工业视觉集成项目的这几年，近距离高精度深度感知的硬件选型一直是绕不开的环节，尤其是机械臂末端引导、精密工件分拣、小型电子元件装配这类场景，普通RGB相机无法输出可靠的三维坐标，长距深度相机在0.5米以内的工作区间又会出现点云漂移、边缘精度不足的问题，英特尔RealSense D405的结构设计刚好瞄准了这一细分应用区间。从整机外形来看，这款深度相机采用了一体化圆角方形壳体设计，主体外壳选用铝合金材质经CNC精铣后做阳极氧化处理，既保证了整机结构强度，又能兼顾设备长时间运行的散热需求，壳体边缘全部做了R3圆角过渡，没有尖锐棱角，避免在工业现场安装、调试过程中剐蹭操作人员或周边线缆。正面视窗区域采用高透钢化玻璃覆盖，玻璃与壳体之间通过点胶工艺做密封处理，可阻挡车间内的浮尘、切削液飞沫侵入光学腔体，保护内部的成像模组不受污染。整机的安装边界设计充分考虑了末端集成的需求，壳体背面预留了标准1/4英寸螺纹安装孔，同时侧面也设置了两个M3螺纹孔位，可兼容工业相机支架、机械臂末端法兰转接板、AGV车体安装座等多种固定方式，安装时不需要额外定制复杂的转接件，能直接适配多数现有视觉系统的安装接口。

　　从功能设计逻辑来看，这款短距深度相机的光学模组采用了主动立体视觉方案，左右两个红外成像模组与中间的红外投射器做了共面校准，模组安装座采用一体化注塑成型的高刚性支架，将三个光学元件的相对位置公差控制在微米级，避免设备在运输、运行过程中受振动影响出现光轴偏移，保证深度数据输出的稳定性。红外投射器专门针对0.1米到0.5米的近距离工作区间做了散斑图案优化，投射的红外散斑密度更高，在光滑金属表面、哑光塑料、半透明硅胶等工业常见工件表面都能形成稳定的纹理特征，不会出现普通深度相机在近距离下散斑重叠、匹配失效的问题。机身侧面的接口区域做了内凹设计，Type-C数据接口嵌入壳体内部，接口周边预留了线缆插头的插拔空间，同时壳体上对应接口的位置做了加强筋结构，避免频繁插拔线缆时导致接口松动脱落，接口旁设置的小型状态指示灯采用柔光设计，可通过不同颜色显示设备的上电、运行、故障状态，调试人员不需要连接软件就能快速判断设备工作状态，指示灯亮度做了衰减处理，不会在工业现场形成光污染干扰操作人员视线。在实际应用场景中，这款深度相机可直接搭载在六轴协作机械臂的末端，配合机器人运动学标定，能实现毫米级的工件定位精度，在3C电子装配线上，可完成连接器插接、元器件贴装的视觉引导；在物流分拣场景中，可安装在小型分拣机械臂上，对传送带上的快递包裹、零散零件做三维尺寸检测与抓取位姿输出；在服务机器人领域，可作为机器人的近距离避障与操作感知单元，识别桌面的小型物体，完成抓取、搬运等交互动作。

　　整机的内部结构采用分层布局，最前端是光学成像模组层，中间是图像处理电路板，后端是接口与电源管理电路，各层之间通过铜柱固定连接，电路板与壳体之间预留了0.5mm的导热间隙，填充导热硅胶将核心芯片的热量传导到铝合金外壳上，保证设备在0到40摄氏度的工业环境下可连续稳定运行，不会因为芯片过热出现降频、丢帧的问题。壳体的接缝处采用卡扣加螺丝的双重固定方式，既方便后期维护时拆解设备，又能保证壳体的拼接强度，避免长期受振动出现接缝开裂、壳体松动的情况。

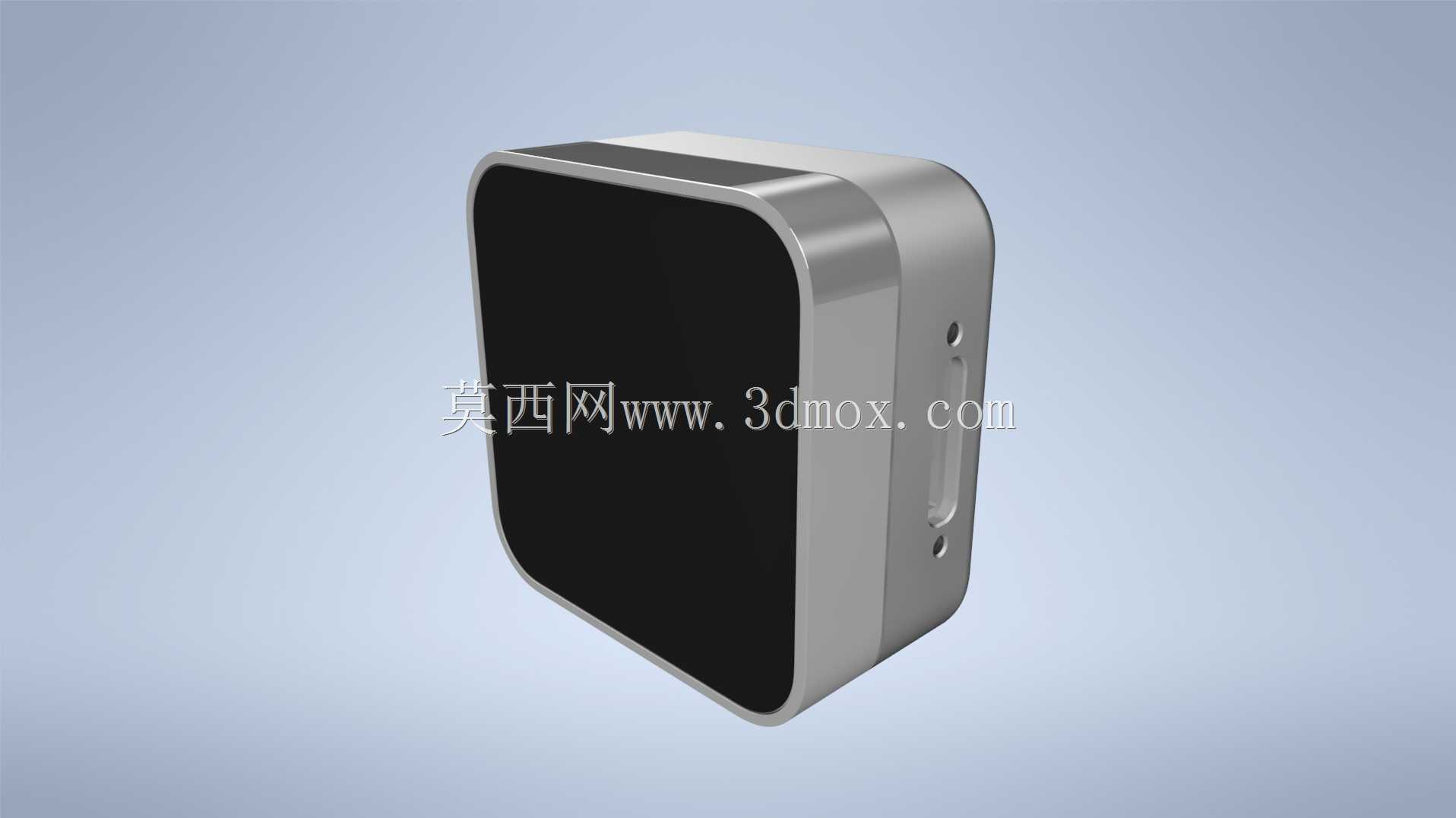

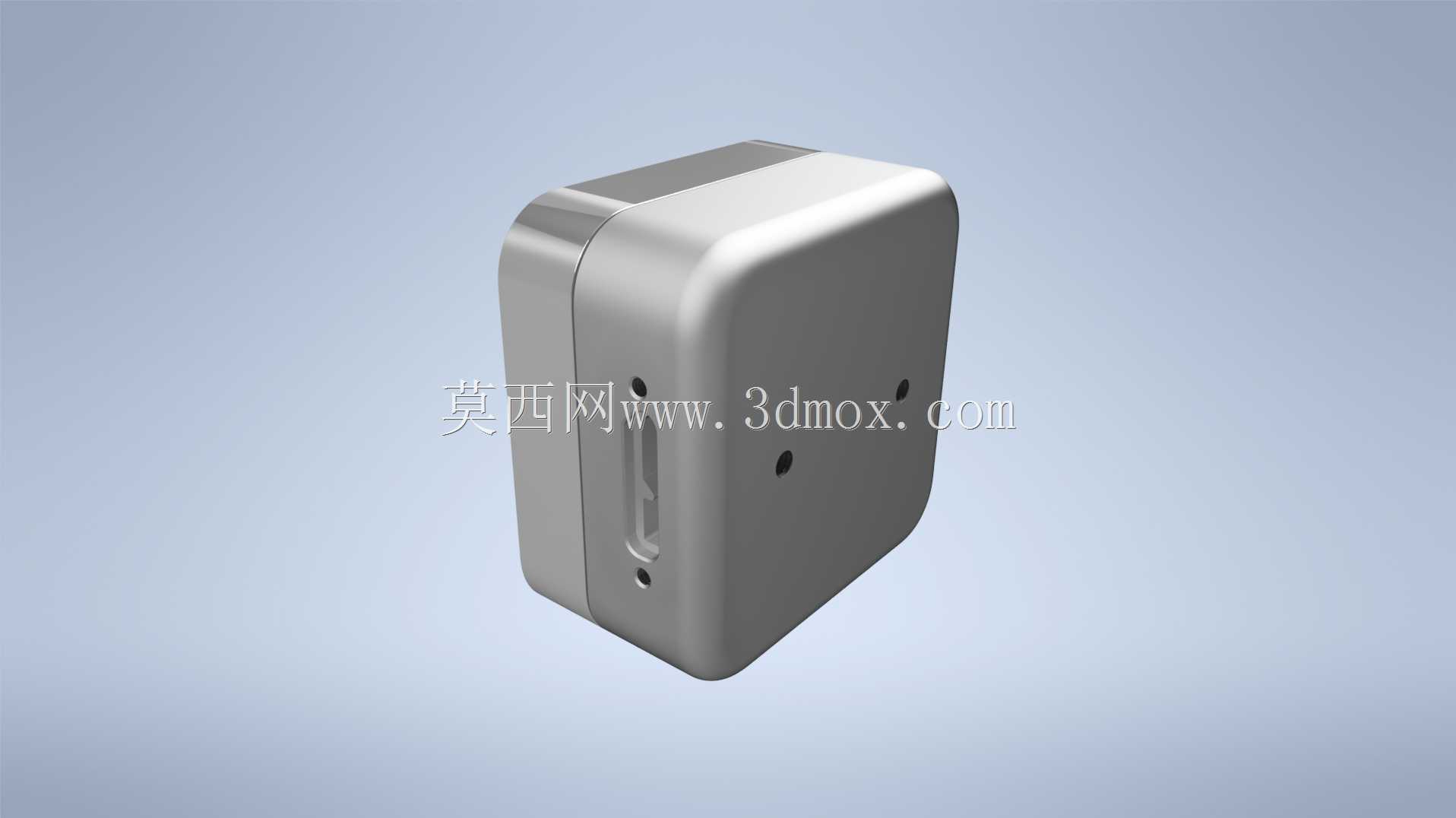

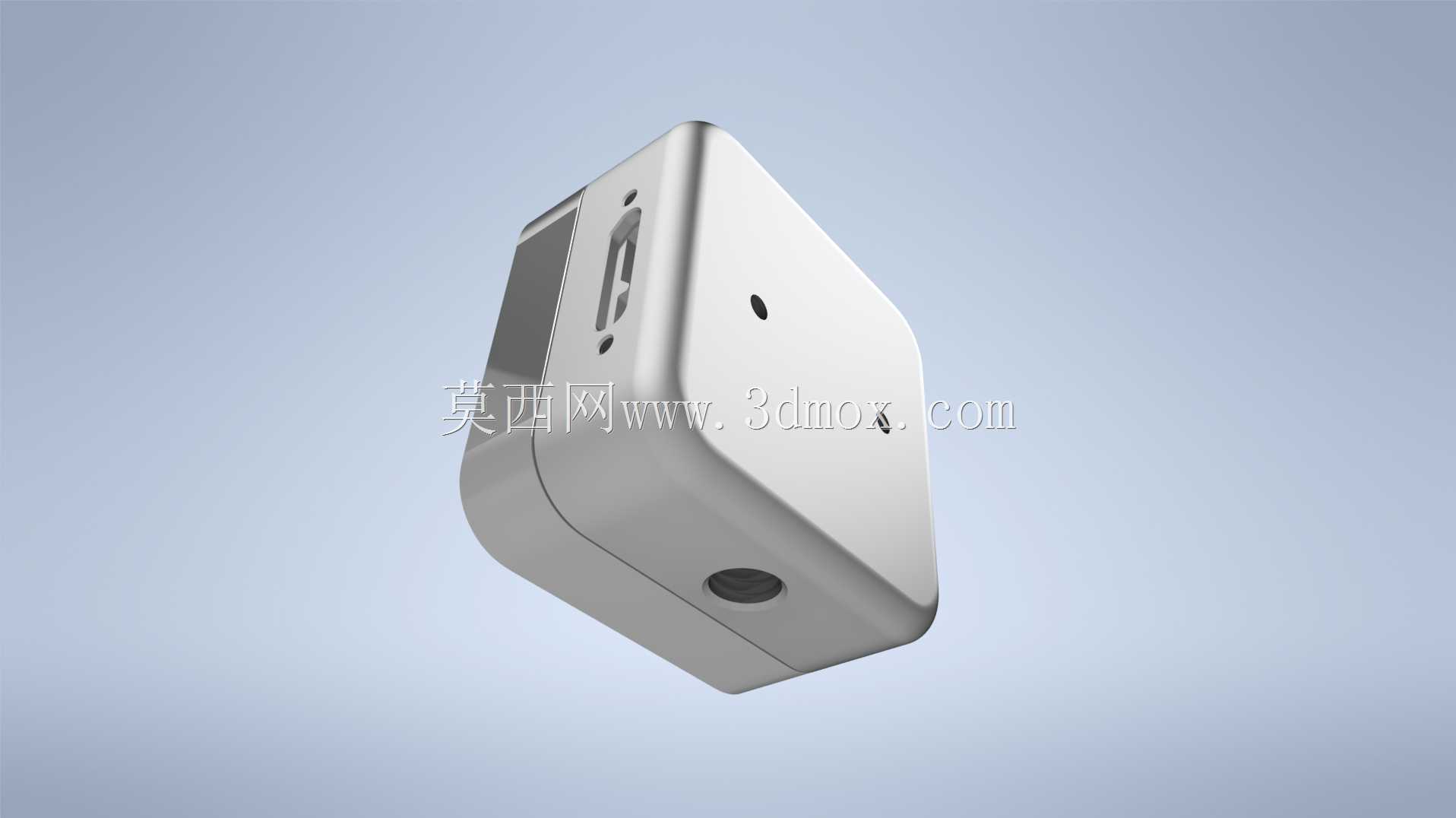

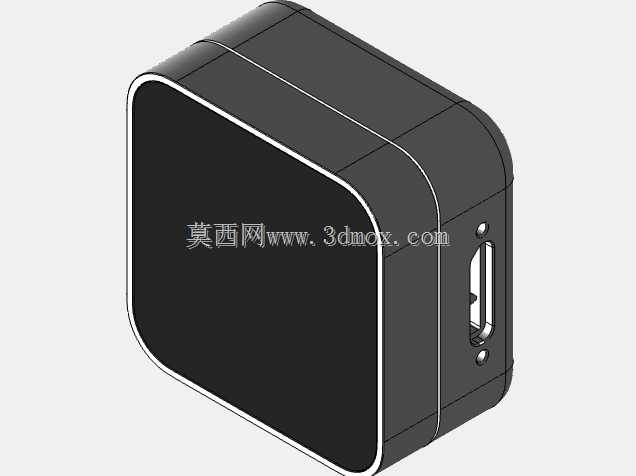

　　从建模细节来看，这款相机的三维模型完整还原了整机的所有结构特征，包括壳体的圆角弧度、安装孔位的具体尺寸、接口的位置与深度、视窗玻璃的厚度、状态指示灯的开孔位置，所有尺寸都按照实物1:1还原，结构设计人员在做设备集成时，可以直接将模型导入装配体中，验证安装空间是否充足，检查相机视场是否会被周边结构件遮挡，提前排查干涉问题，减少实际安装调试时的反复修改工作量。模型同时还原了壳体表面的处理质感、视窗玻璃的透光特征、接口的内部结构，可直接用于设备方案的效果图渲染、安装说明书的配图制作，不需要二次建模调整。
