气动输送系统内置可调挡料装置

　　在散料气力输送的工程现场，管路内部的物料流向管控、料流截停一直是容易被忽略却直接影响生产节拍的细节，这套可调挡块正是针对封闭气动输送管路的内嵌式截料需求设计，不需要对原有输送管路做大规模切割改造，就能实现管路通断状态的手动调节，适配颗粒状、小粒径粉状物料的短时间截流、料流导向作业场景。

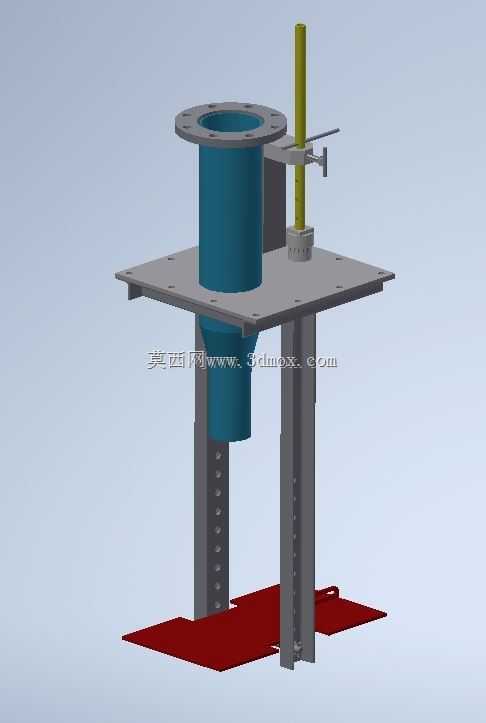

　　从结构组成来看，整套装置以方形安装基板作为核心承载基准，基板上预留的多组螺栓安装孔位，可直接匹配现有输送管路的对接法兰安装面，不需要额外加工过渡连接座，安装时只需要将上部的锥形对接筒与上游输送管路同轴对齐，穿入紧固螺栓即可完成主体固定，大幅压缩现场改造的停机时长。上部的锥形过渡筒采用上宽下窄的渐缩结构，能够引导上游管路输送的物料平稳进入挡料作业区间，避免物料在管路变径位置出现积料、卡滞的问题，筒身上部的标准法兰边可直接与同管径的输送管路快速对接，适配常规圆形截面的气力输送管路安装边界。

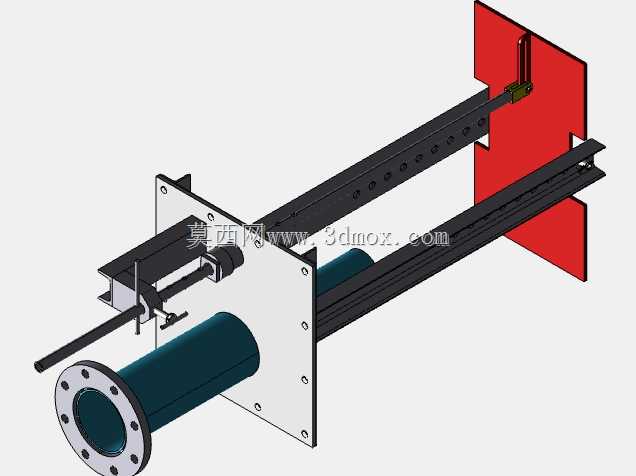

　　挡料执行部分采用侧置的调节杆结构，黄色的调节螺杆穿过安装在基板上的导向支座，端部连接挡料板，操作人员只需要转动调节手轮，就能带动螺杆沿轴向进给，推动挡料板伸入或退出锥形筒的下料通道，实现通道通径的无级调节，甚至完全截断料流。导向支座上设置的锁紧手柄，可在挡料板调节到目标位置后锁死螺杆位置，避免气力输送过程中物料冲击导致挡料板移位，保证截料或限流状态的稳定性。两根立式支撑立柱采用带等距调节孔的型钢制作，既承担上部安装基板的承重，也可根据现场安装空间的高度差，配合底部的红色安装底板调整整体支撑高度，底部底板上预留的长条形安装孔，可适配现场安装基面的螺栓孔位偏差，降低现场安装的对位难度。

　　设计过程中重点考虑了气力输送工况的受力特性，挡料板的迎料面做了倾斜过渡处理，减少高压气流带动物料冲击时的正面受力，避免长期受料流冲刷导致挡料板变形；所有与物料接触的金属部件边缘都做了圆角钝化处理，不会出现刮卡物料、残留积料的问题，适配食品加工、塑料粒子输送、粮食转运等对物料残留有要求的输送场景。整套装置的安装边界充分考虑了现有输送线的改造需求，整体外轮廓不会超出原有管路的安装空间太多，侧置的调节手轮位置预留了足够的操作空间，操作人员站在管路侧面就能完成挡料开度的调节，不需要爬到管路上方作业，降低日常操作的安全风险。

　　不同于常规的管道插板阀，这套挡块的结构更轻量化，没有复杂的密封腔体与执行机构，制造成本更低，维护时只需要定期给调节螺杆加注润滑脂、检查锁紧手柄的锁紧力即可，不需要拆解整个管路就能完成日常维护作业，适合在输送支线、料仓进料口、分料岔路等需要频繁调节料流通断的点位布置，可根据不同的输送管径调整锥形对接筒的尺寸，适配DN100到DN300之间的常规气力输送管路，安装时不需要改变原有管路的走向，只需要在管路需要截流的位置截断一段，将本装置串入管路即可完成部署。支撑立柱的高度可根据现场管路的架设高度灵活调整，底部的安装底板既可以直接固定在地面的预埋钢板上，也可以通过支架连接到现有管路的支撑架上，适配不同现场的安装条件。在实际使用中，这套可调挡块可实现从完全导通到完全截断的任意开度调节，除了完全截停料流之外，还可以通过调整挡料板的伸入长度，控制管路内的物料通过流量，实现简单的料流调节功能，满足不同生产节拍下的物料供给需求。
