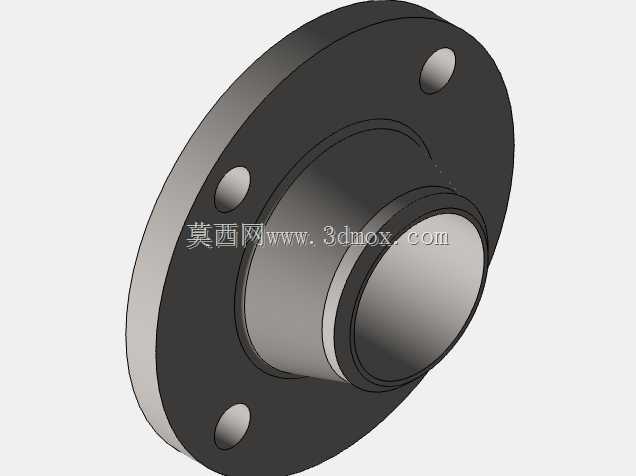

PN16DN65带颈对焊法兰连接结构

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管段与设备之间可拆卸连接的核心承压部件，PN16 DN65规格的带颈法兰，常应用在公称压力1.6MPa的中低压流体输送场景中，覆盖市政给排水、化工介质输送、暖通循环水、普通工业蒸汽管路等多个工程领域。这类带颈结构的法兰，相比平焊法兰拥有更高的结构刚度，颈部的锥形过渡结构能够有效分散管道运行过程中产生的应力集中，避免法兰盘在长期承压、温度波动的工况下出现变形或者密封面失效的问题。

　　从实际安装场景来看，DN65的通径对应两寸半的常规管路，在车间工艺管线、设备进出口接管的位置使用频率极高，比如循环水泵的进出口、换热设备的介质接管端、中小型反应釜的物料进出接口，都会选用这个压力等级和通径的法兰做连接，既可以保证足够的承压冗余，又不会因为规格过大造成安装空间和材料成本的浪费。设计这类法兰结构的时候，首先要匹配对应的公称压力和通径标准，法兰盘上的螺栓孔采用均匀圆周排布，三个螺栓孔的布局适配小通径法兰的紧固需求，安装时不需要刻意调整孔位角度就能实现快速对位，降低现场施工的对位难度。颈部的高度设计需要兼顾焊接操作空间和应力传递效果，颈部与法兰盘衔接的位置做圆弧过渡处理，避免直角结构带来的应力集中，焊接端的坡口尺寸匹配常规管道的壁厚，现场焊接作业时能够保证焊脚尺寸符合承压管路的焊接要求，不需要额外对管道或者法兰端做二次切削加工。密封面的平面度是设计时需要重点控制的参数，整个密封面区域要保证足够的加工精度，安装时搭配对应压力等级的密封垫片，拧紧螺栓后能够实现均匀的密封比压，避免介质在运行压力下出现渗漏。

　　从安装边界来看，法兰盘的外径尺寸要保证螺栓孔中心圆与相邻管路部件的安装孔位完全匹配，颈部的外径要和对接管道的外径保持一致，焊接后能够保证管路内壁的平滑过渡，减少介质在法兰位置的流动阻力，避免长期运行过程中介质内的杂质在法兰衔接位置沉积造成通径缩窄。在三维建模过程中，需要重点还原法兰的实际安装配合尺寸，包括螺栓孔的直径、孔位的分度圆直径、密封面的宽度、颈部的锥度变化、焊接端的坡口角度，这些尺寸直接影响后续工程选型时的适配性判断。

　　很多现场安装出现的密封泄漏问题，往往是因为法兰盘的平面度不足、螺栓孔位偏差导致紧固时受力不均，或者颈部过渡结构不合理造成应力变形，所以在模型构建时，要把这些关键配合面的结构特征完整还原，让选型人员能够直观判断该法兰与现有管路、设备接口的匹配程度。不同于大口径高压法兰的厚重结构，PN16 DN65的带颈法兰整体结构紧凑，重量适中，现场安装时不需要大型吊装设备配合，两名作业人员即可完成对位和螺栓紧固作业，后期管路维护拆卸时也更加便捷，不需要切割管段就能实现密封垫片的更换或者管路走向的调整。在日常的管路运维中，这个规格的法兰因为受力结构合理，密封性能稳定，在中低压常温工况下的使用寿命很长，只要安装时按照对称紧固的顺序操作螺栓，保证每个螺栓的预紧力一致，基本不会出现渗漏故障。建模时还要注意法兰各个部位的倒角细节，比如法兰盘的外边缘、螺栓孔的孔口位置、颈部与管道衔接的端部，都要做符合加工工艺的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升部件的长期运行可靠性。
