标准工业传动承重链条结构设计

　　做机械结构设计快十二年，链条这类牵引传动件的建模我前后做过不下二十版，这次的链节结构是针对中轻载连续传动场景做的简化适配版本，没有冗余的装饰特征，所有曲面和实体特征都围绕实际受力、装配、运动干涉校验来搭建。先从实际应用场景说，这类等节距圆环链，日常在轻型输送线、小型起重牵引装置、设备防护门联动机构、农用小型机具的传动部位都能见到，不像重载矿用链条需要做额外的强化热处理结构预留，这个版本的链节线径、节距配比，适配的是1kN以内的持续牵引载荷，间歇峰值载荷不超过1.8kN的工况，完全能覆盖普通民用、轻工设备的传动牵引需求。

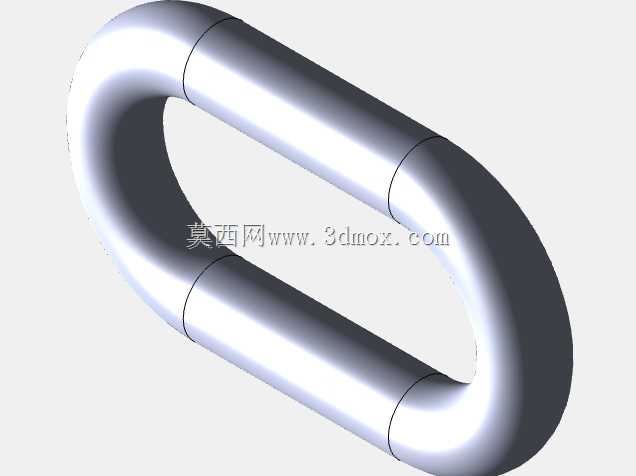

　　设计的时候最先卡的是运动边界，相邻链节的铰接间隙留了0.12mm，这个数值是我之前做防护门联动机构时反复验证过的——间隙太小的话，三维装配里做运动仿真会出现卡滞，实际加工后如果表面有镀锌层或者轻微锈蚀，很容易出现链节转动不灵活，甚至整链卡死后拉断的问题；间隙留太大的话，传动反向的时候会有明显的回程间隙，用在需要精准对位的输送工位上，就会出现定位偏差，比如给小型电子元件输送线做传动的话，间隙过大会导致工位停位差超过0.5mm，后续的拾取机构就会抓偏物料。链节本身的环体采用的是等直径圆钢弯制对接的结构，对接焊缝位置设在链环的直段中部，这个位置是整环受力最小的区域，不管是链条受拉还是绕链轮弯曲的时候，直段中部的弯曲应力、拉应力都比圆弧段低30%左右，把焊缝放在这里，就算焊接强度略低于母材，也不会在正常载荷下出现焊缝开裂的问题。

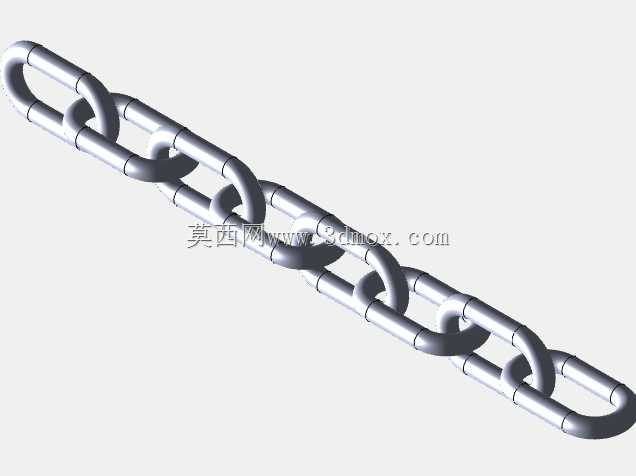

　　外形尺寸上，单节链环的内长、内宽是按照适配6齿从动链轮的啮合尺寸来定的，整链拉直状态下每米的节距误差控制在0.2mm以内，安装的时候要注意，链条的张紧行程不能小于单节节距的1.5倍，不然长期运行磨损后链节伸长，就没有张紧调节的余量，很容易出现跳齿甚至脱链的问题。建模的时候我特意把链环的所有棱边做了R0.2的圆角处理，不是为了外观好看，是实际加工的时候，弯制链环的模具如果是锐边，弯制过程中圆钢表面会出现应力集中的压痕，后续热处理或者受拉的时候，压痕位置很容易萌生裂纹，导致链环断裂；而且圆角处理后的链环，和链轮齿面接触的时候是圆弧面贴合，不会出现锐边刮擦链轮齿面的情况，能有效降低链轮的磨损速度，延长整套传动机构的使用寿命。

　　之前有刚入行的设计师做链条建模，会把相邻链节的接触面做成完全贴合的零间隙状态，看起来装配精度很高，实际做运动仿真的时候一转动就报错，就算仿真能跑通，实际加工出来的链条根本没法灵活转动，本质上就是没考虑实际加工的公差、表面处理层厚度，还有运动过程中的磨损预留。这次的模型在做运动仿真的时候，我特意给每个铰接位置加了摩擦系数参数，模拟钢对钢无润滑状态下的转动阻力，整链绕链轮转动一周没有出现干涉、卡滞的情况，链环之间的接触应力也都在普通Q235材质的许用应力范围内，不需要用合金钢材质就能满足使用要求，能有效降低下游采购的成本。

　　还要说安装边界的问题，这类链条在设备上安装的时候，两个传动链轮的中心平面偏差不能超过2mm，不然链条运行过程中会出现侧向偏移，和链轮侧板发生摩擦，轻则加快链条侧面磨损，重则直接脱链造成设备故障；如果是用在垂直牵引的场景，还要在链条回程侧加导向托条，避免链条自重导致的下垂量过大，运行过程中出现晃动。另外这个链节的结构是对称设计，没有正反方向的区分，装配的时候不需要特意调整链环的朝向，能有效减少现场装配的工作量，不管是水平传动、垂直牵引还是倾斜角度的输送场景，都能直接适配，不需要额外改结构。

　　很多人觉得链条结构简单，就是几个圆环扣在一起，实际上每个尺寸的确定都要结合受力、运动、加工、装配多个维度的考量，比如链环圆弧段的弯曲半径，不是随便画个圆就行，半径太小的话，弯制的时候圆钢外侧的拉伸变形量太大，容易出现微裂纹；半径太大的话，和链轮啮合的时候接触面积不够，会加快齿面和链环的磨损。这次的模型里圆弧段的弯曲半径是圆钢直径的1.5倍，刚好平衡了弯制工艺性和啮合接触的需求，不管是冷弯还是热弯加工，都不会出现外侧开裂的问题，和标准链轮啮合的时候接触弧长能达到链环圆弧段的三分之二，接触应力分布均匀，不会出现局部应力过大导致的早期磨损。
