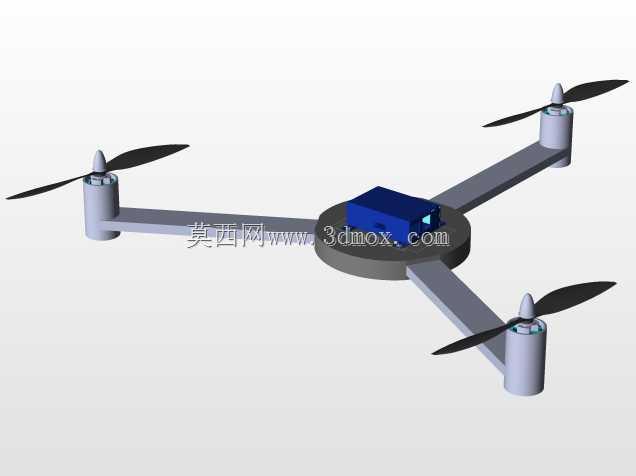

可3D打印分体式小型无人机结构件

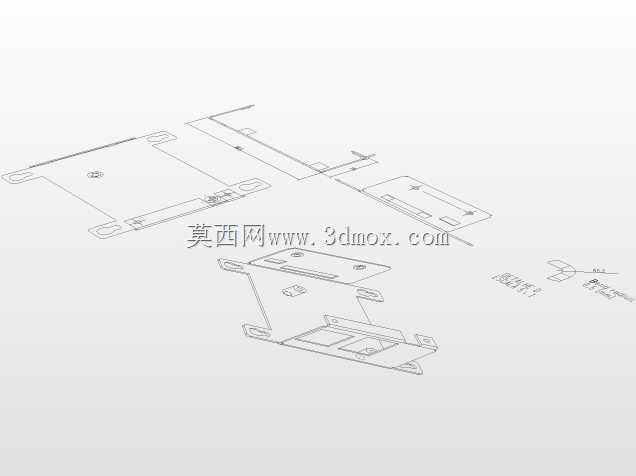

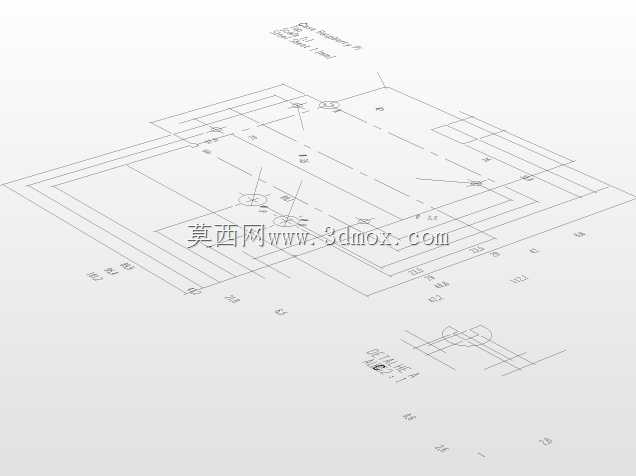

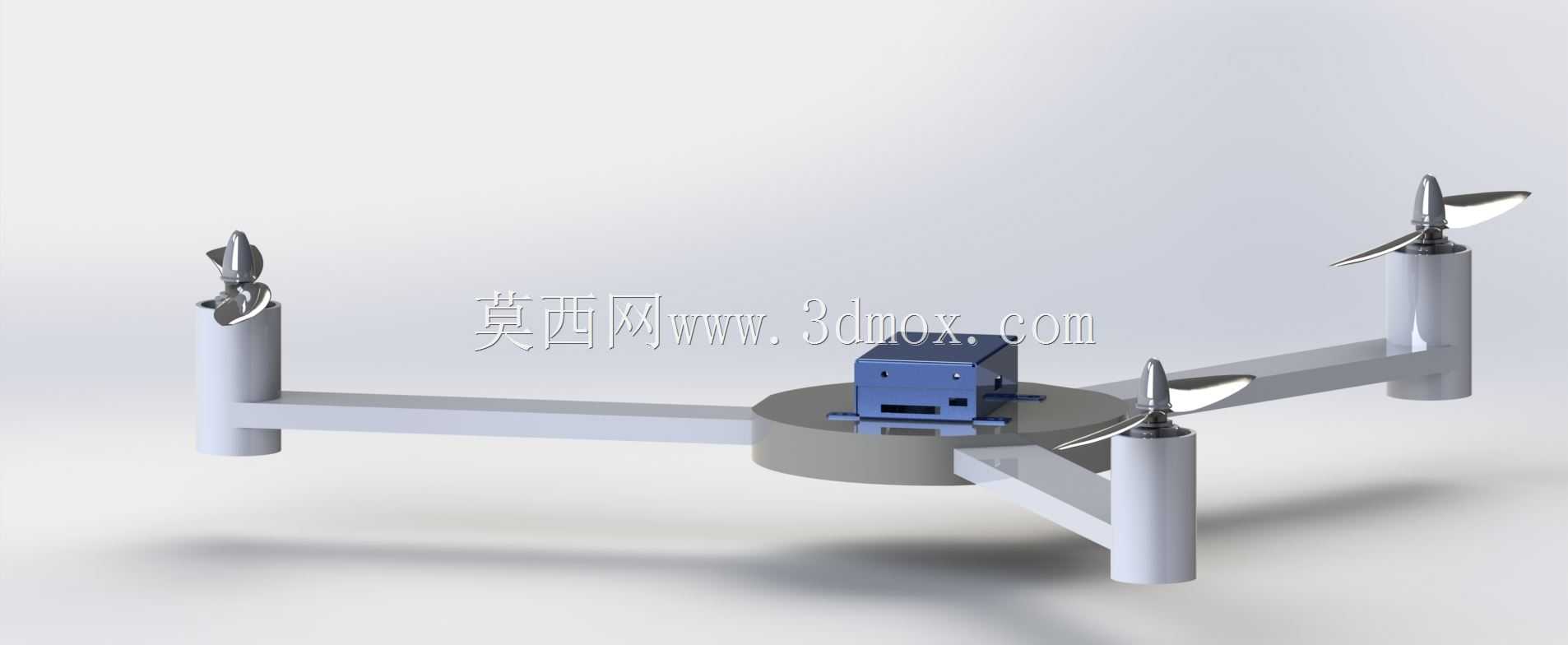

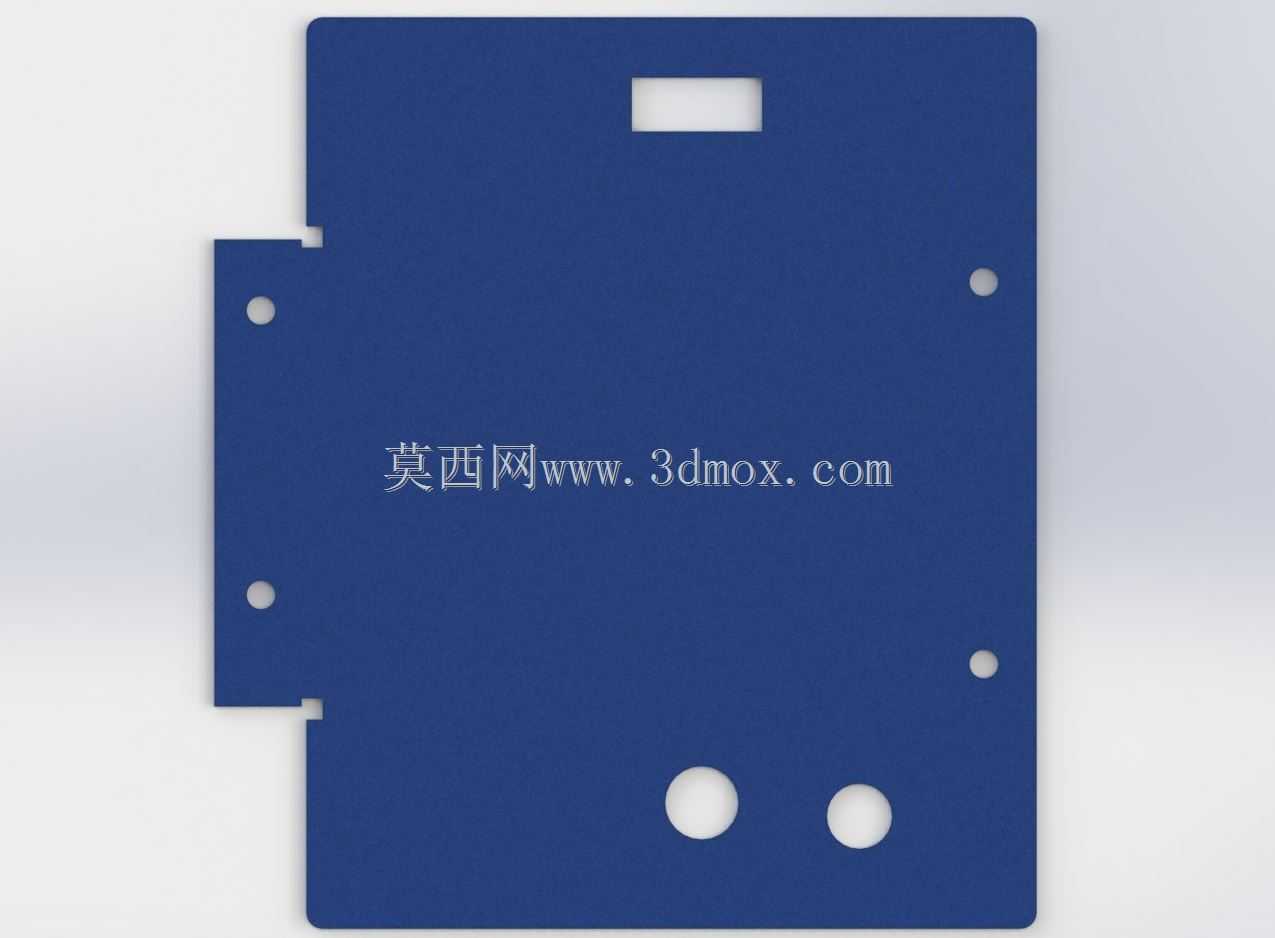

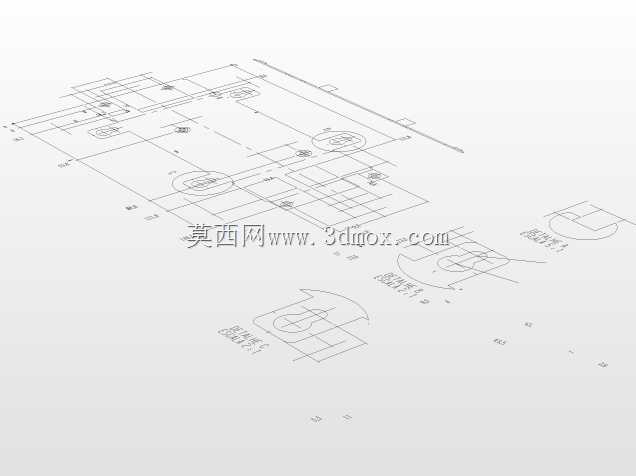

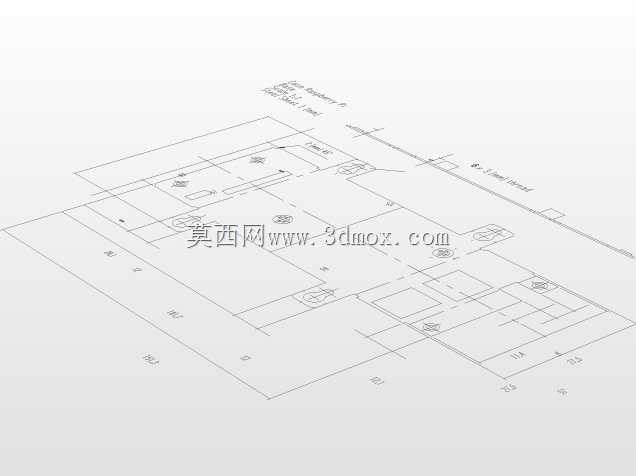

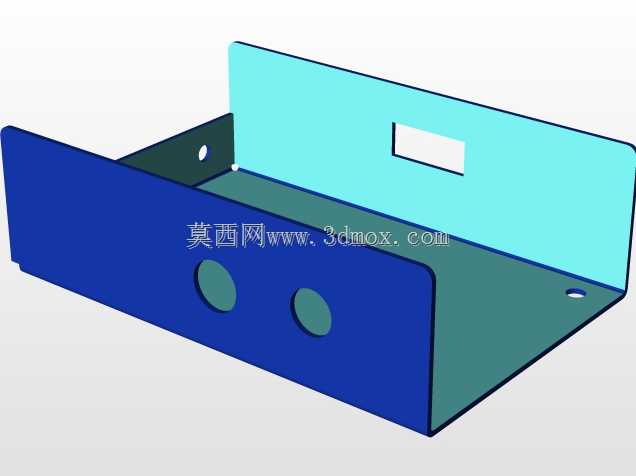

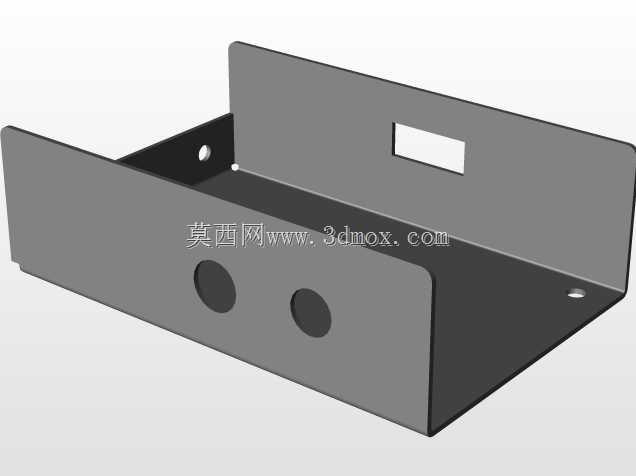

这款分体式小型无人机结构件，核心定位面向个人DIY航模制作、小型教学实验场景，适配桌面级FDM3D打印工艺加工，无需额外开模即可快速完成单件或小批量制作，能满足高校航模社团实训、个人爱好者自制飞行器的需求，也可作为微型航拍、室内巡检类小型无人机的基础承载结构使用。从结构设计逻辑来看，所有零部件采用分体拆分设计，单个零件的打印尺寸均控制在常规桌面3D打印机的成型幅面范围内，无需大尺寸打印设备即可完成加工，拆分后的零件打印时无需添加大量支撑结构，能有效降低打印耗材损耗，同时减少后期支撑去除的打磨工作量，拆分接缝位置均设置了对应的定位止口，装配时可快速对齐，降低装配调试的难度。作为无人机的核心承载基板，这块主安装板预留了飞控模块、电调、电池、图传模块的对应安装孔位，孔位间距适配市面上主流的微型飞控、迷你电调的安装尺寸，四个角位的安装孔对应机臂的装配位置，孔位公差按照3D打印工艺的常规收缩率做了补偿，打印完成后无需二次扩孔即可完成紧固件装配。板件边缘的缺口结构是为了预留机臂走线空间，避免装配时线材被结构件挤压磨损，上方的矩形开孔为电源接口或状态指示灯的预留位，下方两个大尺寸圆孔一方面是为了降低整体结构重量，另一方面可作为超声波定高模块的安装避让位，避免结构件遮挡传感器信号。从安装边界来看，主基板整体轮廓方正，安装时可直接固定在标准的航模组装工装上完成整机组装，分体式的零件设计也方便后期损坏时单独更换对应部件，无需整体替换整个机架，能有效降低后期维护成本。结构的壁厚设置兼顾了打印成功率和结构强度，常规PLA耗材打印即可满足日常飞行的抗冲击需求，若需要更高强度，也可更换PETG、碳纤维增强耗材打印，无需修改模型结构即可适配不同耗材的加工需求。
