以太网小控制器TW2271结构设计

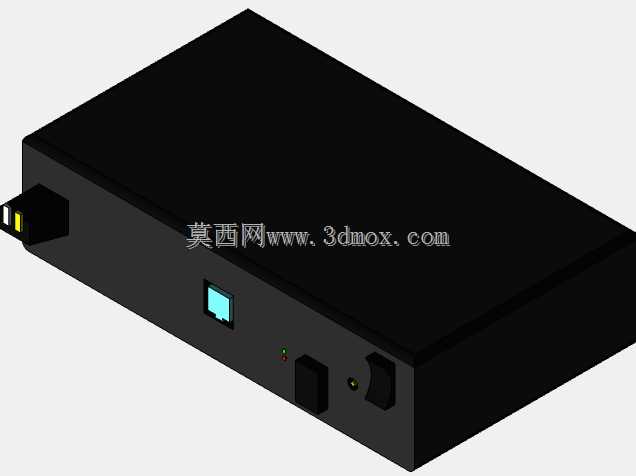

　　这款以太网小控制器的结构设计，首先要匹配工业现场的紧凑安装需求，整体采用方正的金属壳体造型，壳体边缘做了小尺寸倒角处理，既避免安装过程中锐边划伤操作人员，也能在多设备并排安装时减少边角磕碰带来的漆面损伤。从接口布局来看，正面预留了状态指示灯区域，包含电源指示、链路连接指示两个微型灯位，指示灯旁设置了复位按键，按键采用内凹式设计，防止日常运维时误触导致设备重启；侧面排布了以太网通讯接口与电源输入接口，接口位置做了局部加厚的凸台结构，增强接口插拔时的结构强度，避免长期插拔导致接口松脱、壳体开裂。

　　在实际工业场景中，这类小型以太网控制器常部署在机柜内部的弱电安装层，或是设备侧的分布式控制节点旁，承担现场设备与上层控制系统的网络数据转发、链路状态监测功能，部分场景下也会作为小型边缘控制节点，完成简单的IO信号采集与指令下发。设计时充分考虑了机柜内的安装空间限制，壳体厚度控制在常规弱电设备的标准尺寸区间，既可以通过背部的挂耳固定在DIN导轨上，也能利用底部的安装孔位直接锁附在设备安装板上，安装孔位的间距匹配通用弱电设备的安装孔距标准，无需额外定制安装支架就能适配多数现有安装场景。

　　壳体的散热设计没有采用额外的散热鳍片结构，而是通过金属壳体本身的导热能力，将内部电路板工作产生的热量传导到壳体表面自然散出，这种设计既减少了外部积尘的缝隙，也能在粉尘较多的工业现场降低灰尘进入设备内部的概率，提升设备在恶劣工况下的运行稳定性。接口处的缝隙公差控制在0.1mm以内，配合接口周边的密封胶条预留槽位，可根据使用场景选配胶条实现基础的防尘防护，适配多粉尘、轻度潮湿的车间安装环境。

　　从建模细节来看，壳体的上下盖采用卡扣加螺丝的双重固定方式，卡扣位置均匀分布在壳体长边的内侧，螺丝孔位设置在壳体四个边角，隐藏在底部的防滑胶垫下方，既保证了壳体拼接的结构强度，也让设备外表面保持整洁，没有外露的螺丝头影响外观。前面板的指示灯导光柱采用嵌入式安装，导光柱与面板之间做了过盈配合设计，不需要额外打胶就能固定牢固，同时避免光线从缝隙处漏出影响指示灯的识别效果。复位按键的按压行程设计为2mm，按压力度控制在适中区间，既不会因为轻微震动导致误触发，也能在需要复位时不需要过大的按压力度。

　　在安装边界的考量上，设备两侧预留了足够的插拔操作空间，当设备并排安装在导轨上时，相邻设备之间不需要额外预留过大间隙就能完成网线与电源线的插拔操作，有效提升机柜内部的空间利用率。壳体底部的防滑胶垫高度为1.5mm，当设备直接放置在桌面或平台上使用时，既能起到防滑作用，也能在壳体与安装面之间留出微小的空气流通间隙，辅助底部散热。整体结构没有多余的异形结构，所有钣金折弯处的圆角都统一采用R2的标准折弯半径，既符合钣金加工的工艺要求，降低加工难度与成本，也让整体外观保持简洁规整的工业设计风格，适配多数工业现场的设备视觉统一要求。
