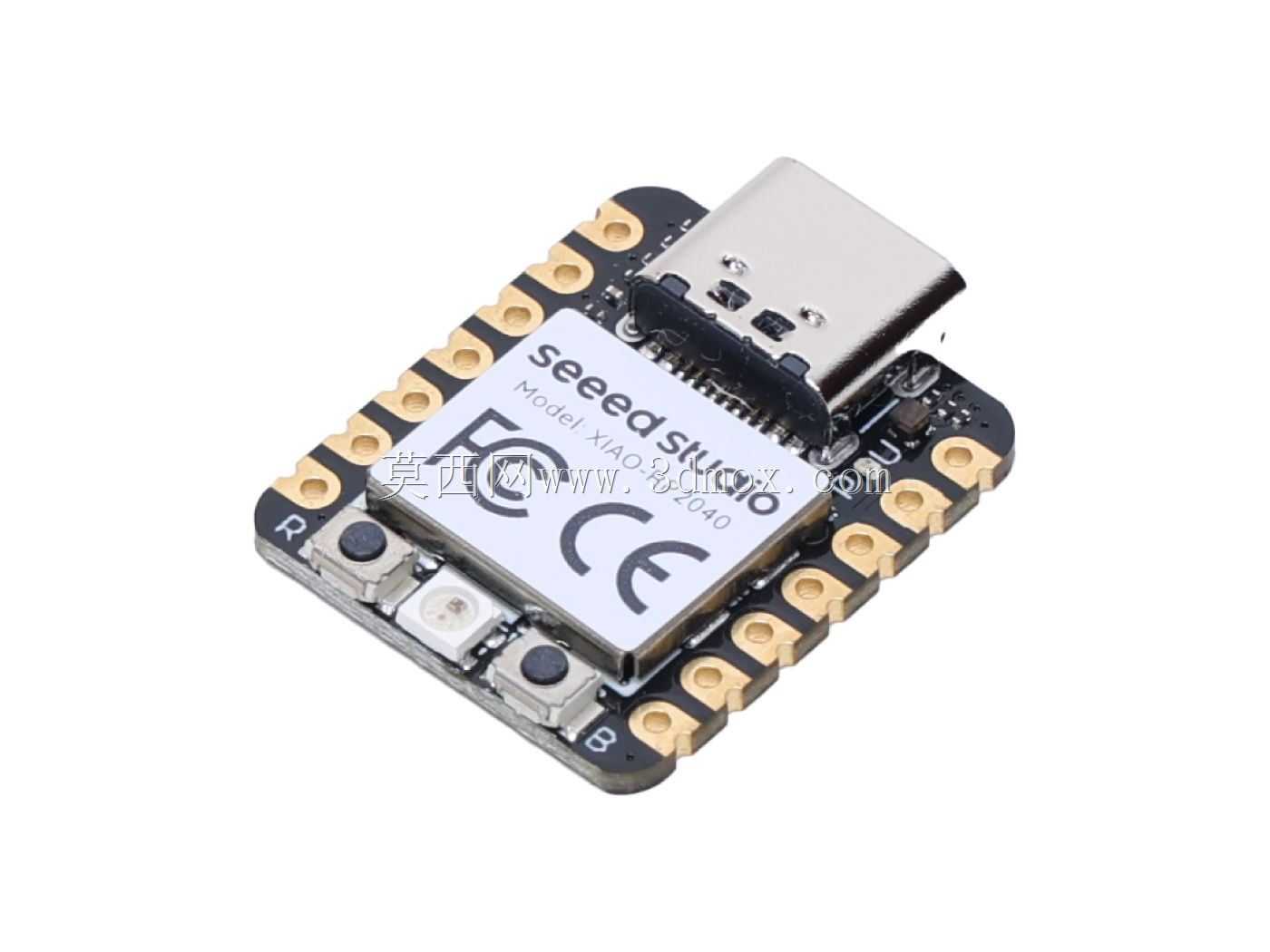

Seeed Studio Xiao RP2040微型开发板结构模型

　　这款微型开发板的三维结构还原，完全围绕嵌入式项目的实际集成需求展开，做结构设计时首先要考虑的就是它在各类小型智能设备里的安装适配性，毕竟这类核心控制板常被用在可穿戴原型、微型传感节点、小型桌面创意装置、教学实验套件这类对安装空间要求严苛的场景里，稍有尺寸偏差就会导致整个装配环节卡壳。从实际功能来看，它搭载的RP2040主控芯片和树莓派Pico生态完全兼容，支持C、MicroPython、CircuitPython等多种开发语言，能满足从入门级教学到快速原型验证的不同开发需求，板载的Type-C接口兼顾了供电和程序烧录的功能，不需要额外预留调试接口的安装空间，周边排布的焊盘引脚覆盖了常用的GPIO、I2C、SPI、UART等通讯接口，能直接对接各类传感模块、执行器件，减少外围转接板的设计工作量。

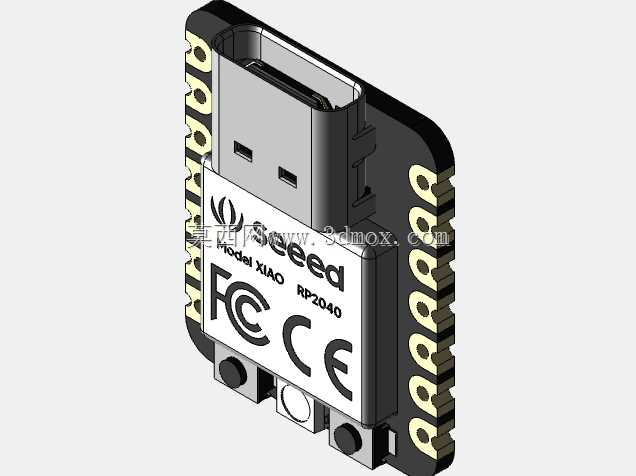

　　做结构建模的时候，首先要卡准的就是整体的外形边界，整个板身采用超小型的矩形布局，板边的半孔焊盘做了精准的位置还原，每个引脚的间距严格按照通用贴片焊盘的标准尺寸设置，不管是做直插焊接到载板，还是用排针排母做可拆连接，都能保证装配公差在合理范围内，不会出现引脚对位偏移、焊盘虚接的问题。板上的元件布局还原也完全参照实物的堆叠高度，Type-C接口的金属外壳突出高度、板载复位按键和BOOT按键的凸起高度、主控芯片的塑封厚度都做了逐一核对，在做外壳设计或者堆叠装配的时候，能直接参考模型预留对应的避让空间，不用反复打样测量元件高度差。

　　设计思路上完全贴合嵌入式开发的实际使用习惯，板身的两个定位孔位置也做了精准还原，方便用铜柱或者螺丝直接固定在设备壳体内部，不需要额外设计固定支架，板边的R角处理也和实物一致，避免在狭小安装空间里剐蹭周边的导线或者其他元件。从安装边界来看，整个板身的长宽尺寸控制在极小的范围内，厚度方向除了Type-C接口的突出部分，其余区域的元件高度都控制在较低水平，适合做堆叠式的安装设计，比如和小型传感器板、电源板叠层装配，最大化利用设备内部的立体空间。建模过程中对板载的丝印标识也做了对应还原，包括引脚的功能标识、认证标识的位置都和实物对齐，方便结构设计人员在核对装配方向的时候快速识别，不会出现板卡装反的问题。

　　对于做小型智能设备结构设计的工程师来说，这个模型能直接导入到装配体里做干涉检查，提前预判板卡和外壳、周边元件的位置冲突，尤其是在做可穿戴设备这类空间极度受限的项目时，精准的板卡模型能大幅减少反复调整结构的工作量，不用等拿到实物再测量尺寸，在方案设计阶段就能完成整体的布局验证。另外板卡的焊盘边缘处理、元件的圆角细节都做了还原，在做产品渲染或者结构评审的时候，能更直观地呈现实际装配后的效果，方便团队快速评估方案的可行性。针对教学实验场景的使用需求，模型里的按键位置、接口方向都做了准确还原，在设计实验台架或者教学套件外壳的时候，能精准预留按键操作和接口插拔的空间，保证使用时的操作便利性，不会出现外壳挡住接口、按键按不到的问题。
