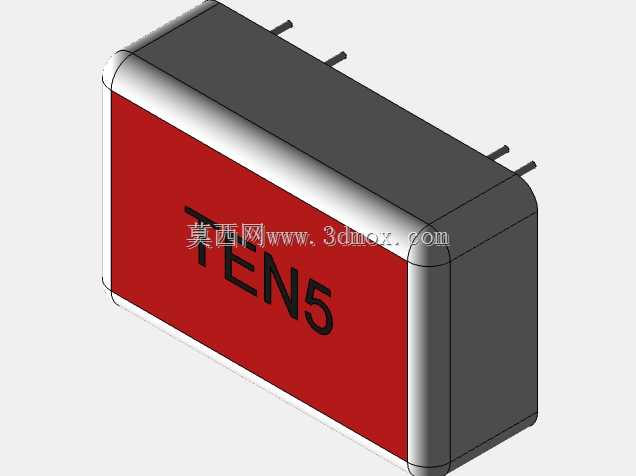

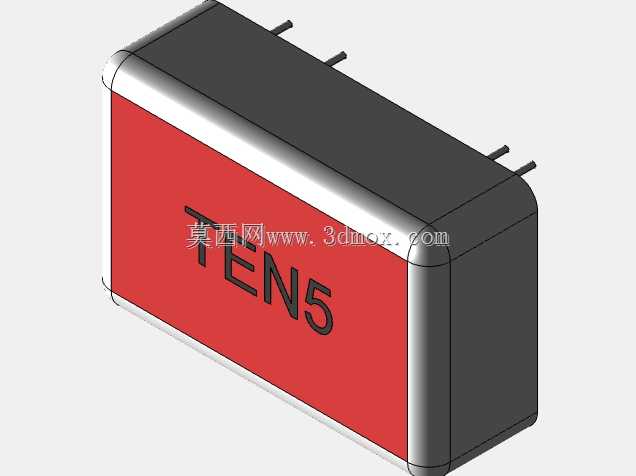

TRACO TEN5系列DC-DC电源模块三维结构

　　在工业控制板卡、分布式供电系统、车载电子设备的PCB布局工作中，板载DC-DC电源模块的选型与结构匹配一直是结构工程师需要重点考量的环节，本次还原的TEN5系列模块，是TRACO旗下小功率隔离型DC-DC转换器件的典型封装形态，建模过程完全参照实物的装配边界做1:1还原，可直接用于PCB布局干涉检查、整机结构装配仿真、设备散热风道模拟等实际工程场景。

　　从实际应用场景来看，这类5W功率等级的隔离DC-DC模块，常被部署在工业PLC IO板卡、通信基站前端采集板、轨道交通车载信号模块、医疗检测设备的信号隔离供电回路中，核心作用是实现前端输入电源与后端负载电路的电气隔离，阻断共模干扰传导路径，同时将波动范围较宽的直流输入电压转换为负载所需的稳定直流电压，为敏感器件提供干净的供电链路。在多板卡堆叠的紧凑设备内部，这类模块的安装位置往往靠近板边输入接口，既要保证输入输出走线的最短路径，也要预留足够的爬电距离满足安规要求，因此精准的三维模型能在设计阶段就规避装配干涉、安规距离不足等隐性问题。

　　从功能特性对应的结构设计来看，该模块采用全灌封封闭结构，外部壳体分为金属屏蔽顶盖与阻燃塑封底座两部分，金属顶盖直接覆盖整个模块顶面，既可以提升模块自身的电磁屏蔽能力，降低开关电源工作时的辐射干扰对外溢出，也能增大散热面积，将内部功率器件工作产生的热量通过壳体传导到周边空气或者PCB铜皮上。模块的引脚采用直插式排布，引脚间距完全符合行业通用的DIP封装标准，引脚伸出长度适配常规1.6mm-2.0mm厚度的PCB板，焊接后模块底面与PCB板面预留0.3mm左右的间隙，既可以避免焊接时助焊剂残留堆积在模块底部，也能形成微小的空气对流通道辅助散热。模块正面的标识区域采用凹印加丝印的工艺处理，清晰标注产品系列型号，生产过程中可通过视觉识别完成来料校验，避免错料上线。

　　建模过程中重点还原了几个容易被忽略的结构细节：首先是壳体边角的圆弧过渡，实物壳体并非直角拼接，四个垂直棱边都做了R0.8mm的圆角处理，既可以降低生产灌封时的应力集中，也能避免装配过程中锐角划伤操作人员或者周边线材；其次是引脚的根部做了加宽补强处理，每个引脚与塑封底座连接的位置都有0.5mm的凸台加固，能承受波峰焊时的热冲击，也能提升引脚的机械强度，避免插件过程中引脚歪斜导致的焊接不良；最后是模块顶面与侧面的拼接缝隙，建模时保留了0.1mm的装配间隙，完全匹配实物的装配公差，在做整机装配仿真时不会出现模型过盈导致的计算错误。

　　从安装边界尺寸来看，该模块的长宽高尺寸完全适配行业通用的5W DIP封装DC-DC模块的安装尺寸，引脚排布兼容同功率等级的多款同类型产品，在做产品替代选型时，可以直接替换原有模型完成布局验证，不需要重新调整PCB封装与结构避让空间。模块的高度控制在10mm左右，适配大部分板卡对板上器件的高度限制，即使在1U高度的机箱内部，也不会与上下层板卡或者机箱盖板产生干涉。在散热设计层面，模型还原了金属顶盖的平面度特征，若设备需要额外加装散热片，可直接将散热片贴合在模块顶面上，不需要额外做结构调整，贴合面的平面度误差控制在0.1mm以内，保证散热界面的热传导效率。

　　对于结构设计从业者来说，这类标准封装器件的精准三维模型，能大幅缩短前期布局的验证周期，不需要等实物样品到手就能完成干涉检查、安规距离校核、散热路径规划等工作；对于硬件选型工程师来说，模型的精准尺寸可以直接用于PCB封装的制作，避免因封装尺寸错误导致的打样返工；对于三维建模从业者来说，该模型的结构拆分逻辑完全参照实物生产的装配流程，壳体、引脚、内部灌封层的分层清晰，可直接用于渲染、装配动画制作等场景。在实际建模过程中，所有尺寸都经过实物测绘校准，没有做夸张的艺术化处理，每个结构特征都对应实际的生产工艺需求，比如壳体侧面的微小脱模斜度，是为了适配塑壳生产时的脱模工艺，引脚的轻微折弯角度，是为了插件时能顺利对准PCB焊盘孔，这些细节的还原，能让模型在工程应用场景中具备更高的实用价值，而不是仅具备外观展示作用。
