四英寸方形工业视觉检测背光源结构

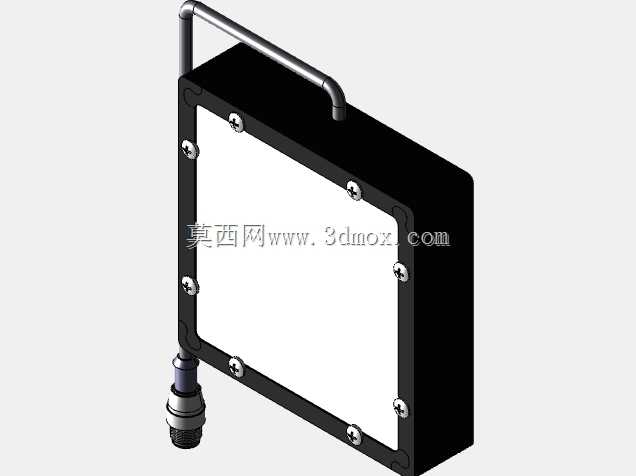

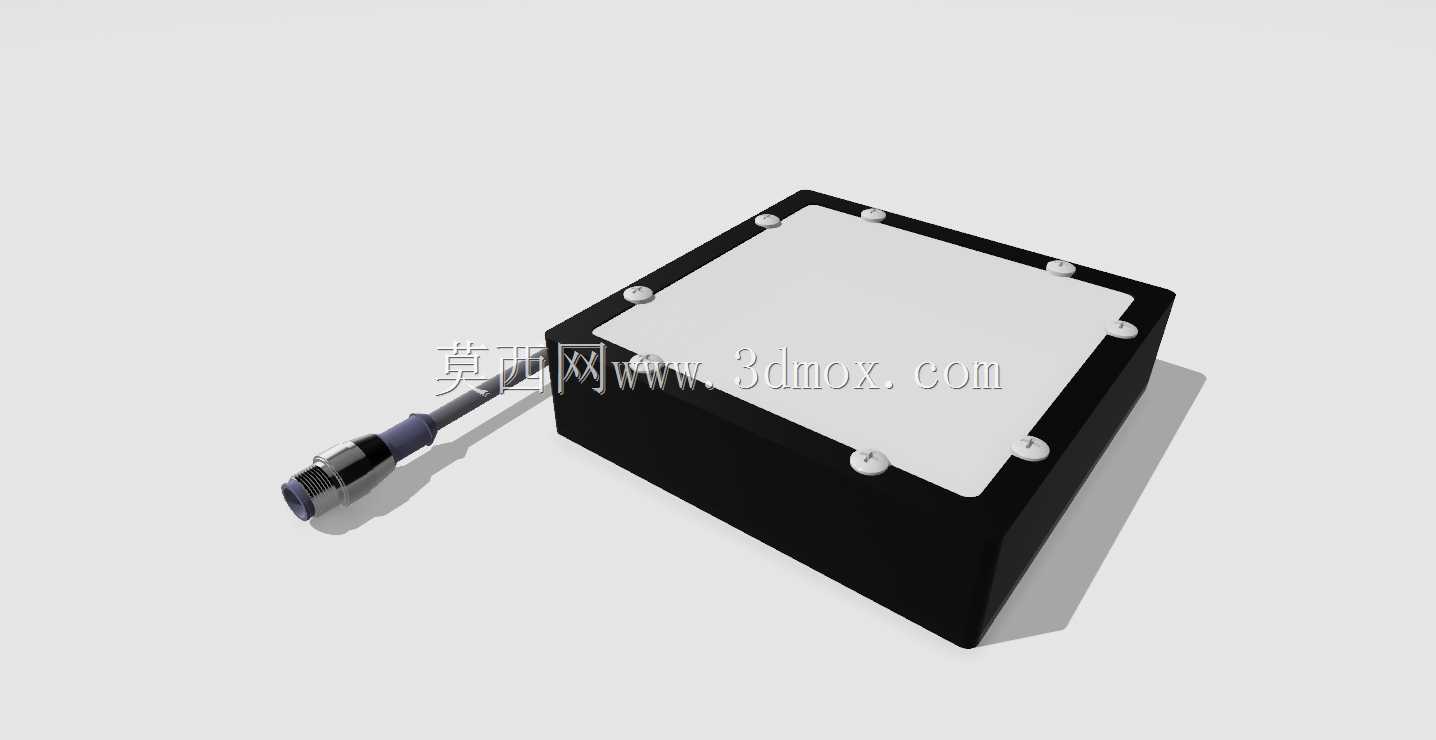

　　这款方形背光源在机器视觉检测工位的应用占比极高，尤其是4英寸见方的规格，刚好覆盖消费电子零部件、小型五金冲压件、精密塑胶件的常规检测视野，在尺寸测量、外观缺陷筛查、轮廓识别场景中，能提供均匀无暗区的面发光效果，避免工件表面反光造成的成像误判。从结构设计来看，整体采用方正的盒式壳体，黑色哑光外壳可以有效阻隔内部光线向外溢散，同时减少环境杂光对发光面的干扰，发光面四周均匀分布的固定螺丝孔，给安装预留了足够的调节空间，不管是直接锁付在检测工位的安装板上，还是搭配角度调节支架使用，都能保证安装后的平面度，不会因为安装倾斜导致光照角度偏移。出线端采用标准的工业航空接头，24V直流供电的设计适配绝大多数工业现场的电源供给标准，接头处做了防拉扯的结构强化，在设备长期运行的震动环境下，不会出现线缆松脱、接触不良的问题，接头的插拔寿命也能满足产线频繁调试、更换工位的使用需求。

　　设计过程中首先要考虑的是发光均匀度，内部导光板的排布、反光膜的贴合角度都经过反复调校，保证整个4英寸发光面的亮度差控制在视觉检测允许的范围内，不会出现中心亮边缘暗的情况，避免相机成像时出现局部过曝或者欠曝，影响后续算法的识别准确率。外壳的边角做了小尺寸的倒角处理，既不会因为锐边造成安装调试人员的划伤，也不会过多占用安装空间，在紧凑的视觉检测工位布局中，能和周边的相机、镜头、工件载台保持足够的安全间隙，不会出现结构干涉。安装边界方面，整体外形尺寸控制在4英寸发光面外预留少量壳体余量，固定孔位的孔距按照工业视觉光源的通用安装标准设计，可以直接适配市面上多数的光源安装支架，不需要额外做转接板加工，降低设备改造的成本。

　　实际使用中，这类背光源通常放置在工件的正下方，相机从工件正上方拍摄，光线透过工件的轮廓或者镂空部分，在相机中形成高对比度的黑白图像，非常适合检测工件的边缘缺损、冲孔尺寸、装配间隙等参数，相比环形光源、条形光源，背光源的成像对比度更高，对算法的算力要求更低，能有效提升检测速度，在高速运转的自动化产线上，单工位检测节拍可以压缩到毫秒级。壳体的密封设计也能适应工业现场的多尘环境，少量的浮尘落在外壳上不会影响内部的发光组件，日常维护只需要擦拭发光面的防尘面板即可，不需要拆解壳体进行内部清洁，减少设备维护的停机时间。供电接口的防呆设计也避免了现场接线时正负极接反的问题，即使是新入职的设备维护人员，也能快速完成接线调试，不会因为接线错误造成光源内部电路烧毁。从结构强度来看，外壳采用硬质工程塑料材质，重量较轻，不会给安装支架造成过大的负载，同时具备一定的抗冲击能力，在产线日常的轻微碰撞下不会出现壳体开裂、内部组件移位的问题，长期使用的光衰也控制在工业应用允许的范围内，能满足产线常年连续运行的使用需求。
