壁挂式旋臂起重吊装作业设备结构

　　这款壁挂式旋臂起重结构，主要面向车间内部固定工位的小范围物料转运场景，在机加工工位、装配线旁、仓储分拣区这类需要频繁调运1吨以内工件、工装、物料的点位，这类设备的覆盖效率远高于移动式起重设备，不会占用地面通行空间，也不需要铺设大范围的轨道，对于厂房净高有限、地面设备排布密集的生产场景适配性极强。从实际使用逻辑来看，该类旋臂吊的核心作用是覆盖立柱周边扇形作业区域，完成工件在机床上下料位、工位器具存放位、临时周转位之间的短距离吊运，相比人工搬运大幅降低作业劳动强度，也能避免重型工件搬运过程中的磕碰损伤，在小型零部件加工、模具维修、仓储出库这类作业场景中，单台设备即可覆盖3-5个相邻工位的吊装需求，不需要额外配置移动起重设备。

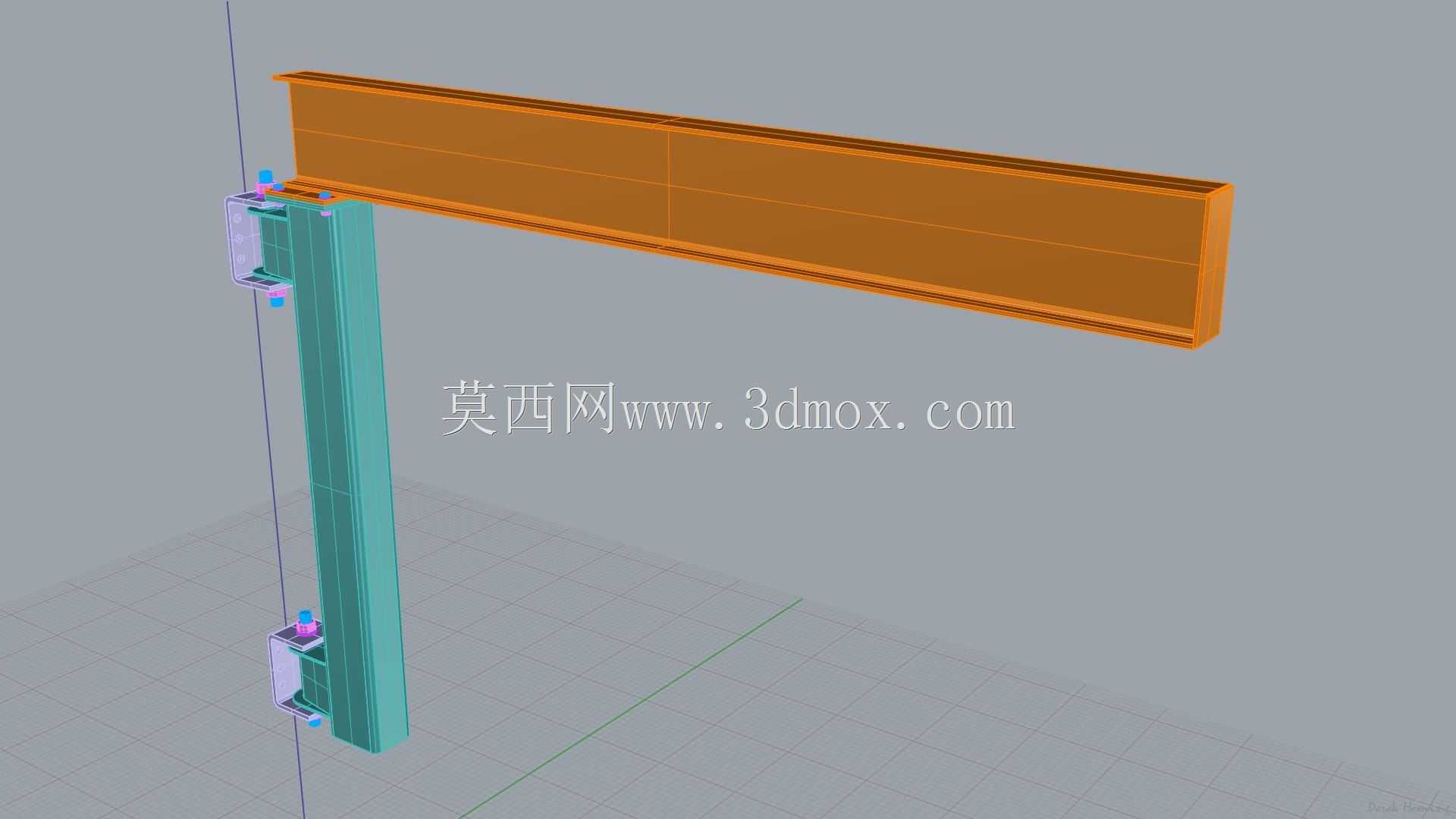

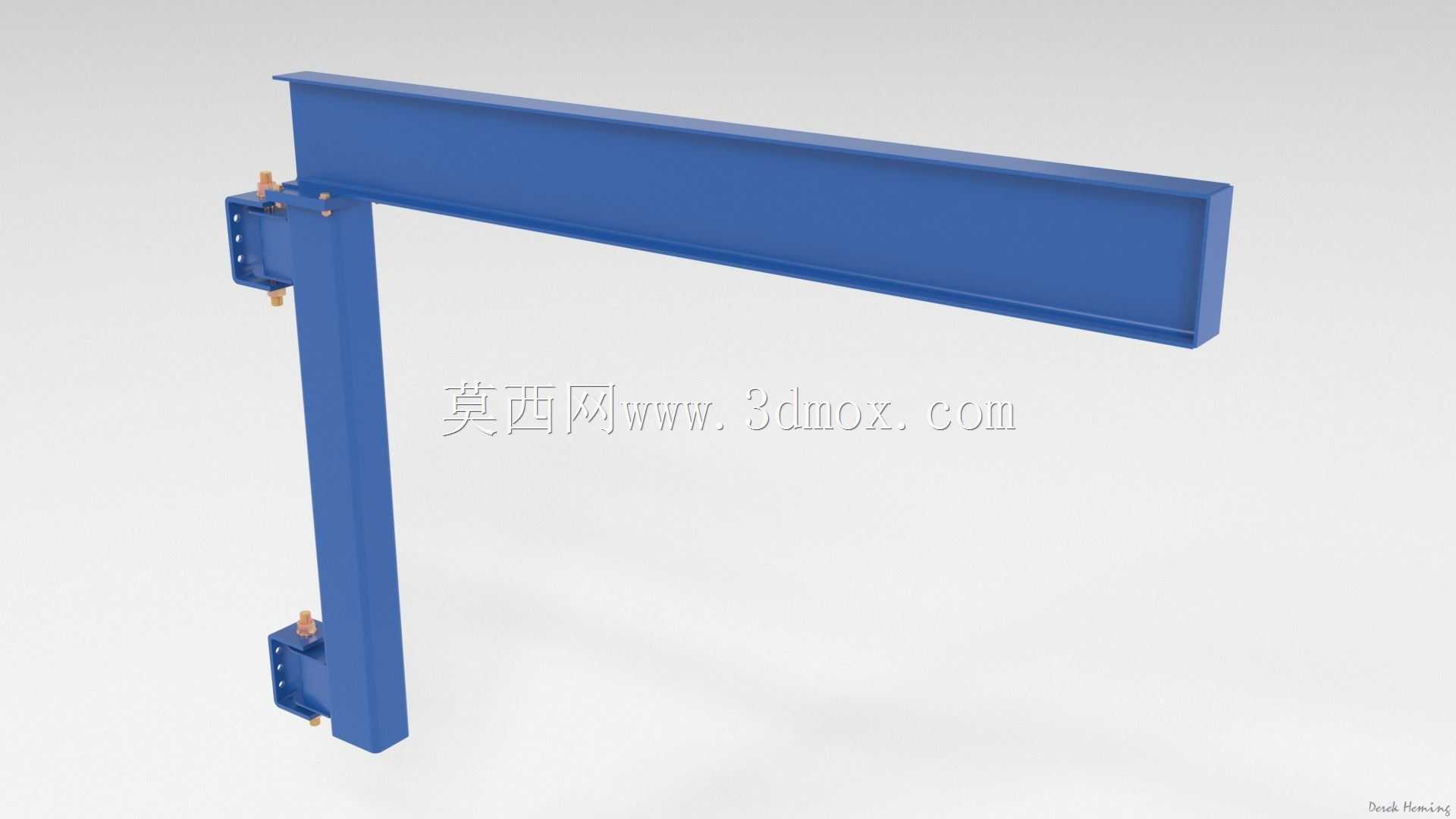

　　从结构设计逻辑来看，整套设备采用立柱壁挂安装形式，垂直立柱通过多组连接耳板直接固定在厂房混凝土立柱或者承重墙体上，不需要做地面基础，安装时仅需要在承重结构上打膨胀螺栓或者预埋连接钢板即可，对原有厂房结构的改动极小。水平主梁采用工字钢结构，自身具备足够的抗弯刚度，在额定载荷下主梁下挠量控制在标准允许范围内，不会因为长期负载出现永久变形。主梁与垂直立柱的连接位置采用回转支撑结构，能够实现水平方向180度范围内的自由回转，操作人员只需要轻轻推动吊装重物即可带动主梁转动，转动阻尼设置合理，不会出现溜转或者转动卡滞的问题，作业过程中可以轻松将重物调整到目标点位上方。

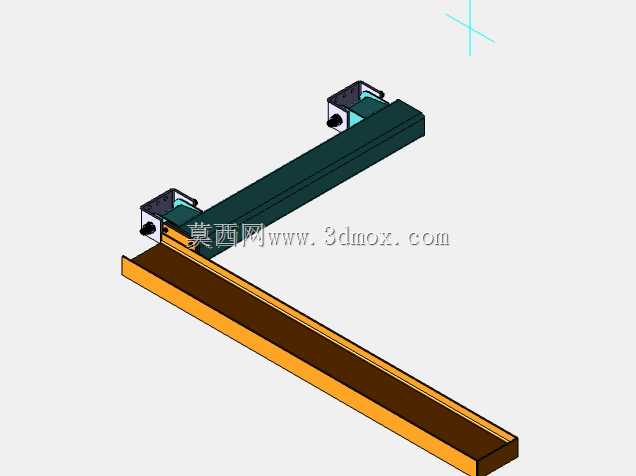

　　建模过程中参考了实体设备的原厂尺寸参数，整体尺寸单位采用英制标注，对接海外原厂设备的尺寸体系，对于连接位置的铰链引脚部分做了合理的结构简化，去掉了不影响整体结构强度与安装逻辑的细小工艺特征，既保证了整体尺寸的准确性，也避免了过多细碎特征导致模型冗余。从安装边界来看，垂直立柱的安装面需要保证足够的结构强度，固定点位的混凝土强度等级需要满足承重要求，连接耳板的螺栓孔位间距、孔径都按照实体设备参数还原，安装时需要保证立柱的垂直公差在允许范围内，避免主梁回转过程中出现卡滞。水平主梁的长度决定了设备的作业覆盖半径，选型时需要根据工位的实际覆盖范围选择对应长度的主梁，避免主梁过长导致末端负载能力下降，或者主梁过短无法覆盖全部作业点位。

　　从功能特性来看，这类旋臂吊可以配套电动葫芦或者手动葫芦使用，主梁下翼缘作为葫芦的行走轨道，葫芦可以沿着主梁长度方向移动，配合主梁的回转动作，即可覆盖扇形区域内的任意点位。设备的回转限位结构可以根据实际作业场景调整回转角度范围，避免主梁转动过程中碰撞周边设备或者墙体。连接耳板的位置设置了加强筋结构，将吊装负载均匀传递到承重墙体或者立柱上，避免局部应力集中导致连接结构失效。在实际建模过程中，对于工字钢的截面参数、连接螺栓的规格、加强筋的布置位置都做了准确还原，能够直接用于设备选型参考、安装布局模拟，也可以作为厂房布局规划时的设备占位模型使用，帮助设计人员提前核算设备安装空间、作业覆盖范围，避免后期安装时出现空间干涉、覆盖范围不足的问题。

　　在车间布局设计阶段，这类旋臂吊的安装位置需要提前规划，要保证主梁回转范围内没有高架设备、管线等障碍物，同时要预留足够的操作空间，方便操作人员控制葫芦升降与主梁回转。对于不同负载等级的旋臂吊，立柱的连接板厚度、螺栓规格、主梁截面尺寸都会对应调整，这款模型还原的是20系列小负载旋臂吊结构，适合轻型工件的吊装作业，在轻型装配、小型零件加工场景下的适配性非常高，相比大型桥式起重机，这类设备的采购成本更低、安装周期更短、维护难度更小，是车间内部固定工位吊装的优选方案。建模时特意保留了安装连接位置的所有关键结构特征，去掉了对结构仿真、布局模拟没有影响的焊缝、小圆角等细碎特征，模型整体轻量化程度高，在大型厂房装配场景中导入使用也不会出现卡顿问题，能够满足不同场景下的三维设计使用需求。
