车床用重加工工件夹持固定装置

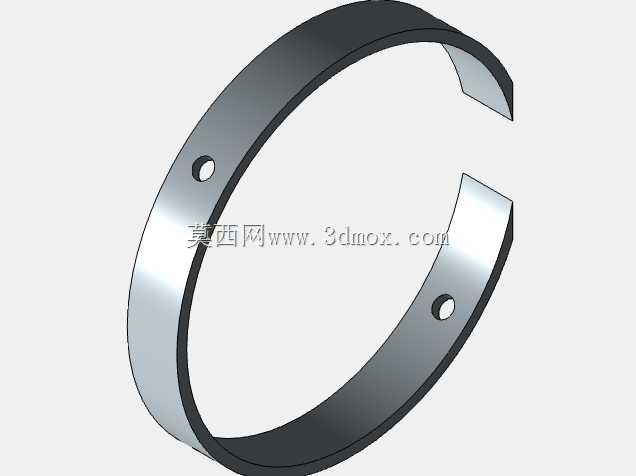

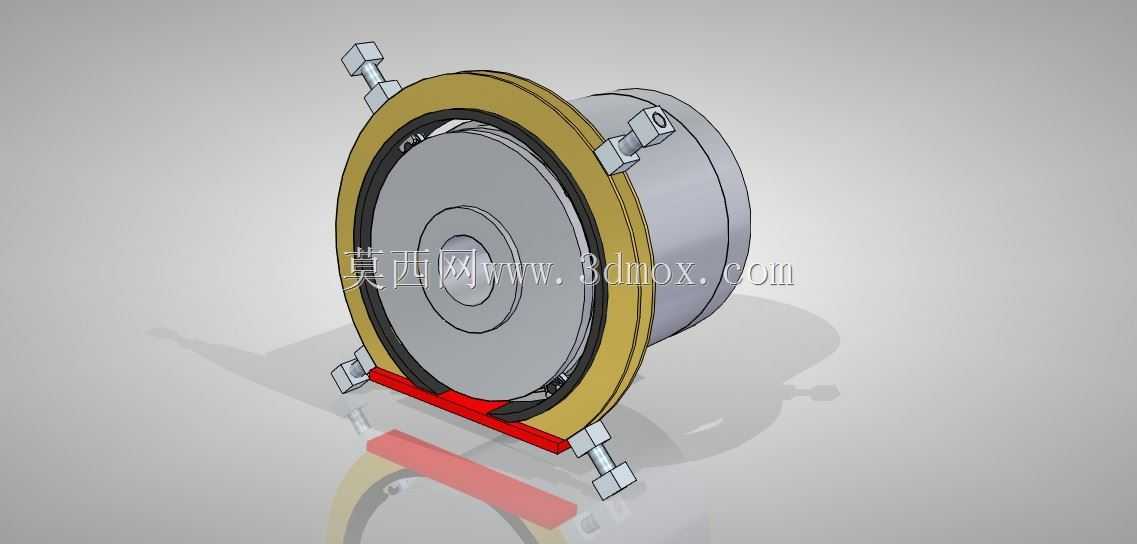

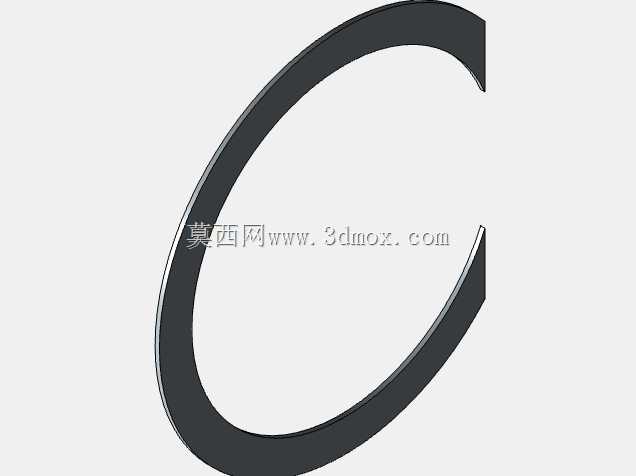

　　在普通卧式车床、重型落地车床的大余量车削、重载切削作业场景中，工件装夹的刚性直接决定加工精度与切削效率，这款固定装置正是针对盘类、短筒类重型工件的装夹痛点设计，适配无法通过卡盘直接夹持、或是装夹悬伸过长易引发振颤的加工工况。从结构设计逻辑来看，装置采用环形抱合的主体框架，主体承载环选用高强度合金结构钢加工，环体内侧预留有防滑贴合层安装位，可根据工件外圆的实际粗糙度更换不同摩擦系数的贴合垫，避免重切削时工件与夹具间出现相对滑移，环体外侧均匀分布四组可调式压紧螺栓组件，每一组螺栓都带有球面压头，可自适应工件外圆的微小形位偏差，保证四个压紧点的受力均匀，不会出现单点应力集中导致的工件变形。

　　装置底部设置有定位支撑凸台，可直接与车床中拖板的T型槽配合安装，安装时无需额外制作过渡连接盘，支撑凸台的定位面经过精磨处理，与环体基准面的垂直度控制在0.02mm以内，保证装夹后工件的回转中心与车床主轴回转中心重合度满足加工要求。从安装边界尺寸来看，环形主体的内孔通径覆盖常规重型盘类工件的外圆尺寸范围，四组压紧螺栓的调节行程可适配一定范围内的直径偏差，无需针对单一工件定制专属夹具，整体装夹厚度控制在合理区间，不会过多占用车床的轴向加工行程，压紧操作时可通过普通内六角扳手完成锁紧，单人工件装夹耗时可控制在十分钟以内，相比传统花盘压板装夹方式，装夹效率提升60%以上。

　　在实际切削应用中，该固定装置可承受大切深、大走刀量的重切削载荷，环体本身的刚性设计可抵消切削过程中的径向切削力振颤，加工后的工件圆度、圆柱度公差可稳定控制在IT7级精度范围内，尤其适用于重型法兰盘、制动鼓、大型轴承座外圆与端面的粗加工、半精加工工序。设计过程中充分考虑了夹具本身的动平衡性能，环形主体上预留有动平衡调整螺孔，可根据装夹工件的实际重量分布加装平衡块，避免高速回转时出现离心振动，保护车床主轴轴承的使用寿命。压紧螺栓的螺纹副采用细牙螺纹设计，具备良好的自锁性能，在连续切削的振动工况下不会出现压紧力松弛的问题，每一组压紧组件都设置有防松垫片，进一步提升装夹可靠性。

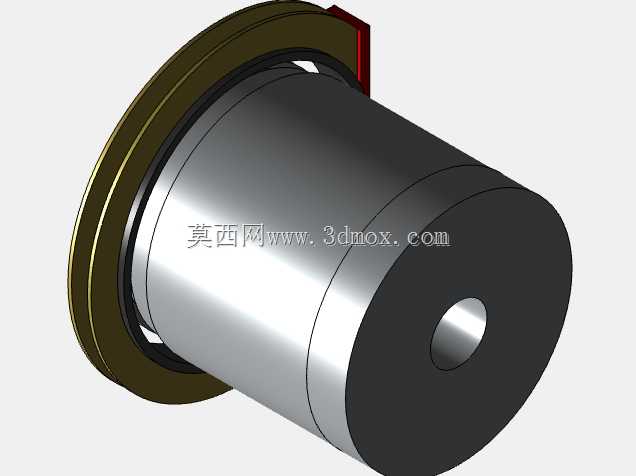

　　装置底部的红色定位挡边可在工件吊装就位时起到初步定位作用，工件吊装时只需将外圆靠紧挡边即可快速完成初定位，再逐一调整四组压紧螺栓的压紧力，无需反复找正工件中心，大幅降低了重型工件装夹时的找正难度。针对不同规格的车床，该固定装置可通过更换底部的定位连接块适配不同的拖板槽距，具备一定的通用适配性，无需为每台车床单独配置夹具，降低生产现场的工装投入成本。在长期使用维护方面，装置的所有压紧组件都采用标准化快拆设计，磨损后可单独更换易损件，无需整体报废，环形主体的贴合面经过硬化处理，耐磨性能优异，可承受长期的工件装夹摩擦损耗，日常维护只需定期在螺纹副处加注润滑脂即可保证调节顺畅。
