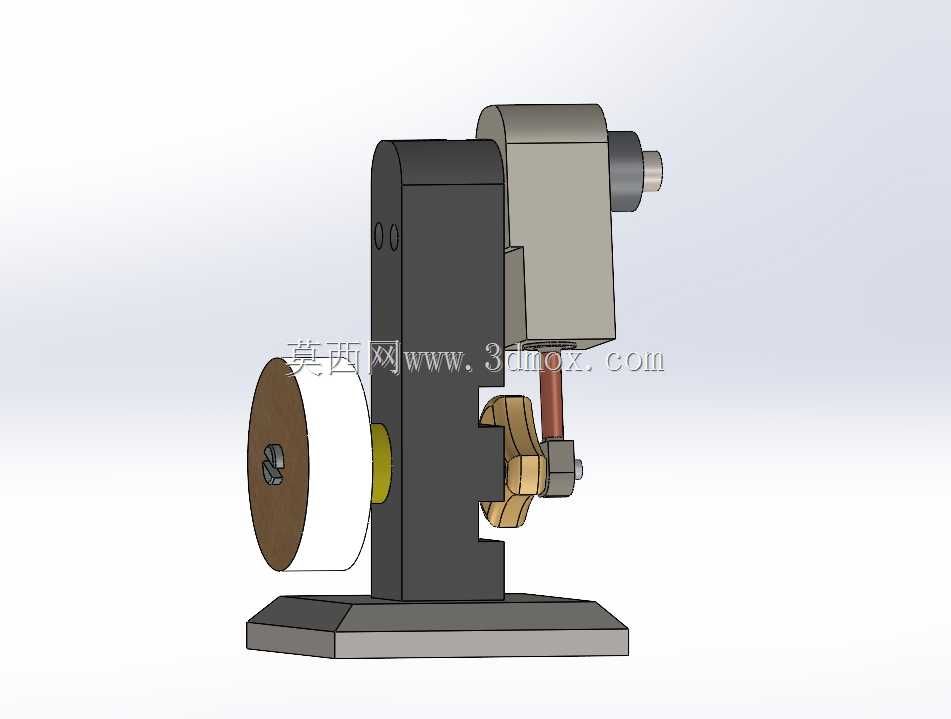

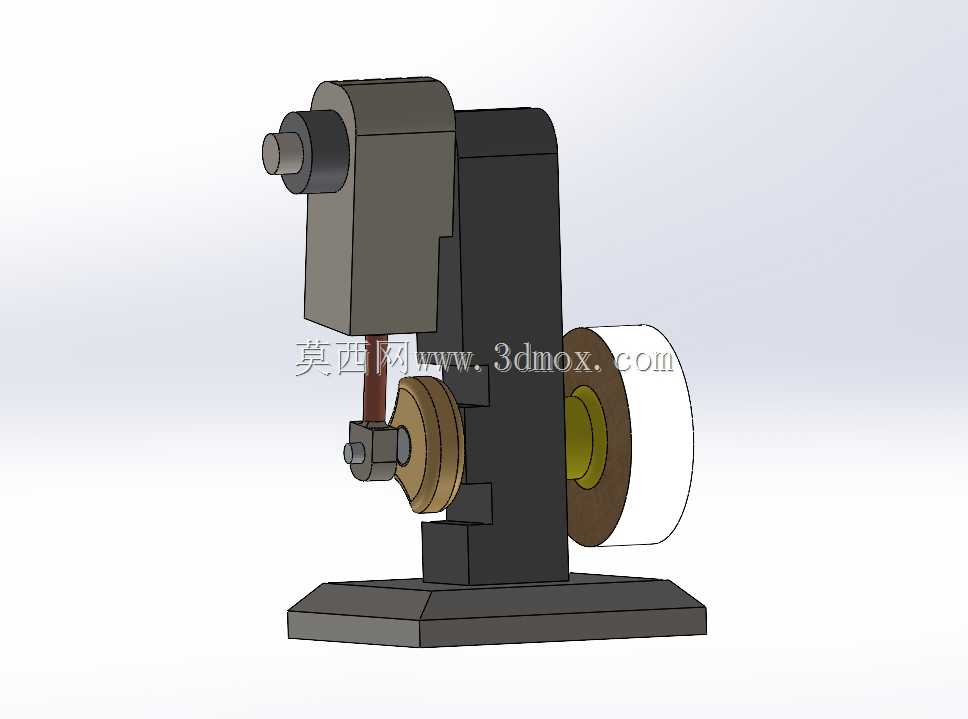

这套立式单缸活塞动力结构,在小型通用动力配套场景里的适配性很强,不管是给小型教学演示台架做原理展示载体,还是给便携动力设备、小型发电机组做核心动力单元的结构验证,都能直接作为结构设计参考基底,不用从零开始搭建基础运动副框架。从实际功能逻辑来看,这套结构完整覆盖了活塞往复运动到旋转运动输出的全传动链路:活塞组件在立式缸筒内做直线往复动作,通过连杆把直线推力传递到曲轴端,曲轴带动外侧的飞轮储存转动惯量,抵消活塞上下止点的动力输出波动,保证整个动力输出过程的平顺性,避免出现运转卡顿或者转速跳变的问题。
做这套结构设计的时候,首先要考虑的是立式布局的空间利用率,相比卧式单缸结构,立式布置的重心落在安装底座的中心投影范围内,设备运行时的倾覆力矩更小,对安装基础的抗振要求更低,哪怕是固定在厚度较薄的型材工作台面上,也不会因为往复运动的惯性力出现明显的晃动。设计过程中特意把缸体支撑座和底部安装平台做成了一体化的刚性结构,没有采用分体拼接的支撑形式,就是为了减少传动过程中因为支撑件形变带来的活塞偏磨问题——很多新手做单缸结构设计时容易忽略支撑刚性,把缸体固定在单薄的立板上,运行一段时间后立板变形,活塞和缸筒的同轴度偏差超过0.1mm,就会出现密封件快速磨损、动力输出效率下降的问题。
从安装边界尺寸来看,这套结构的底部安装座是矩形平整安装面,四个角预留了标准螺栓固定孔位,安装孔的中心距按照通用小型台架的安装规范设置,不需要额外做转接板就能直接固定在标准试验台架上。整体的横向宽度控制得比较紧凑,飞轮外侧到缸体背面的距离刚好满足小型设备的舱内安装空间要求,不会出现横向尺寸过大无法嵌入设备舱的问题;竖向尺寸上,曲轴中心到底座安装面的高度、活塞上止点到曲轴中心的距离,都按照通用单缸动力的比例关系设置,后续如果要改排量或者调整活塞行程,只需要修改连杆长度和曲轴偏心距,不用整体重构支撑结构,能大幅缩短改型设计的周期。
结构细节上,曲轴的支撑端采用了双点位支撑设计,两个支撑轴承分别布置在曲轴的动力输出侧和飞轮侧,避免曲轴悬臂过长出现挠曲变形;飞轮的重量和直径经过匹配计算,既能够储存足够的转动惯量保证运转平顺,又不会因为重量过大导致启动阻力过高,手动盘车的时候就能轻松带动活塞完成全行程往复。活塞和连杆的连接采用了浮动销结构,销孔两端预留了卡簧安装位,防止活塞销在运转过程中轴向窜动刮蹭缸筒内壁;缸体侧面预留了进排气接口的安装平面,后续如果要拓展成完整的内燃机结构,直接在预留平面上加装配气组件即可,不用对缸体主体结构做二次加工。
实际做建模校验的时候,已经把所有运动副的干涉问题全部排查完毕:活塞运行到下止点时,连杆和曲轴平衡块之间预留了足够的安全间隙,不会出现运动碰撞;飞轮转动时和后侧的支撑立板之间也留有均匀的间隙,不会因为加工装配误差出现剐蹭。整个结构的所有零部件都采用了规则的几何特征,没有复杂的异形曲面,不管是做3D打印样件做原理验证,还是开模做批量生产,加工难度都很低,普通的铣削设备就能完成大部分金属零部件的加工,不需要特殊的定制刀具或者复杂工艺,对于教学实训场景来说,学生也能快速理解每个零部件的加工逻辑和装配关系,不会因为结构过于复杂产生认知障碍。
