斜切错位双层圆柱套筒结构零件

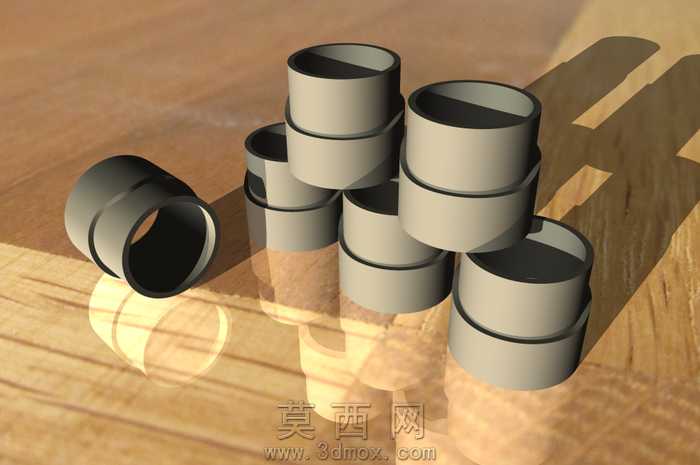

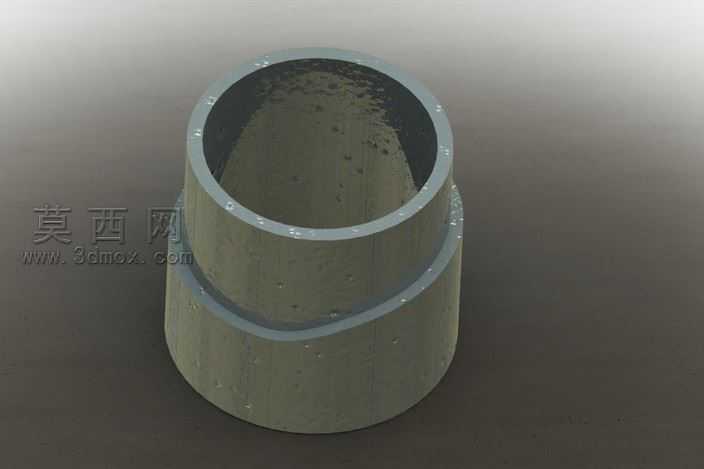

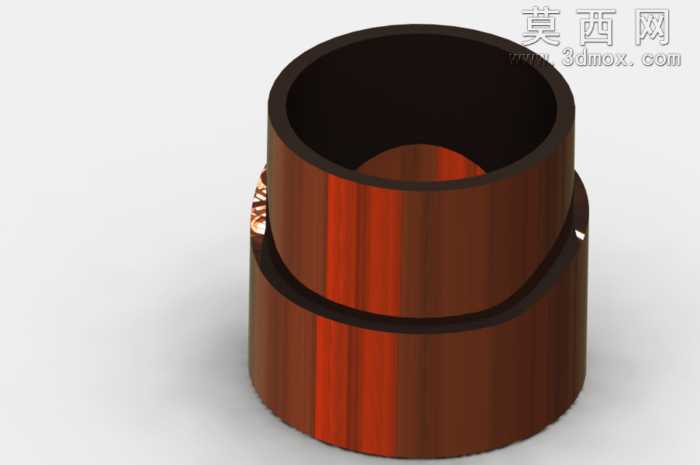

本作品为一款采用错位斜切设计的双层圆柱套筒类机械零件，建模阶段以参数化设计思路为核心，首先确定上下两段筒体的同轴基准轴，分别绘制两段等外径、等壁厚的圆柱筒体基础轮廓，保证筒体的圆柱度与壁厚均匀性，为后续结构拼接提供精准的几何基础。建模过程中重点处理两段筒体的衔接结构，采用螺旋升角一致的斜向切面完成两段筒体的错位拼接，切面与筒壁的交线做了连续顺滑的曲率过渡处理，避免出现尖锐棱角与几何断层，保证整个构件外表面的流畅性，同时在切面的边缘位置做了细微的高亮倒角处理，既能够强化结构的分层视觉效果，也符合实际机械加工中的工艺倒角要求，去除加工毛刺同时提升零件装配时的导向性。材质渲染阶段，主体筒体采用哑光深灰硬质工程塑料材质，调整材质的粗糙度参数至0.7左右，模拟工业常用改性尼龙或者硬质PVC的表面质感，既保留材质本身的细微漫反射效果，又不会出现过强的反光干扰结构展示；切面边缘的高亮边采用浅蓝灰色的半哑光金属质感，与主体深色材质形成柔和的视觉对比，清晰凸显错位斜切的结构特征，渲染时采用柔和的侧上方漫射光源，在深灰色背景上投射出自然柔和的阴影，强化零件的立体感与空间层次，让观看者可以清晰识别两段筒体的错位角度与衔接关系。结构设计上，该零件整体为中空贯通结构，上下筒体的内径保持一致，保证内部通道的通畅性，错位斜切的衔接结构既可以作为两段管路的快接导向结构，也可以通过旋转两段筒体调整整体的安装角度，适配不同角度的管路连接需求，两段筒体的拼接面做了贴合度优化，保证拼接后无明显缝隙，具备良好的结构密封性基础。整个建模过程严格遵循机械零件的尺寸规范，所有几何特征均做了可参数化调整的设计，方便后续根据实际使用场景调整筒体直径、壁厚、斜切升角等核心参数，适配不同的装配与使用需求，渲染输出的效果图清晰展现了零件的整体形态与结构细节，能够直观传递设计意图，为后续的加工生产、装配验证提供准确的三维参考依据。
