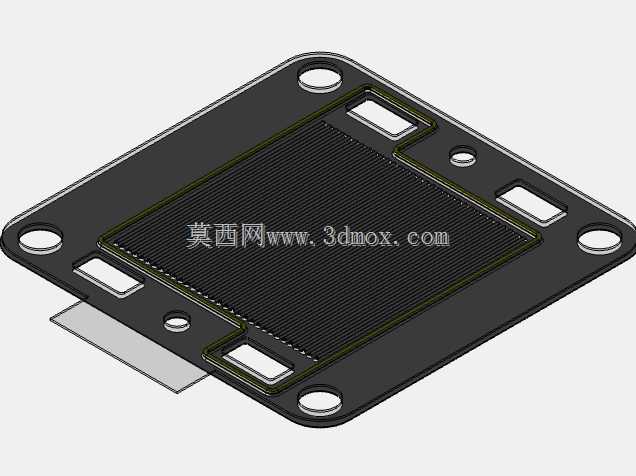

带垫圈集电器结构的氢燃料电池双极板

　　在氢燃料电池电堆的实际装配场景中，双极板作为单电池的核心支撑与功能集成部件，承担着分隔反应气体、传导电流、排出反应生成水、支撑膜电极等多重作用，这款集成了垫圈与集电器的双极板结构，正是针对小功率空冷型氢燃料电池的紧凑装配需求开发的结构方案。从实际应用场景来看，这类结构的双极板多用于便携式氢能电源、小型备用供电单元、教学演示类燃料电池试验台等场景，这类场景对电堆的装配公差、部件集成度要求较高，传统分体式的双极板、密封垫圈、集电器在叠装过程中容易出现对位偏差，导致密封失效、接触电阻增大等问题，直接影响电堆的输出效率与运行寿命。从功能特性上看，这款双极板的流道区域采用细密的平行直流道设计，流道深度与宽度经过匹配计算，既能够保证氢气在阳极侧的均匀分布，也可以让阴极侧的空气顺利流通，同时将反应生成的水顺着流道坡度及时排出，避免出现水淹堵塞流道的问题。板体四角设置的安装定位孔，是叠装过程中的核心对位基准，孔位的位置公差严格控制在0.05mm以内，叠装时通过拉杆穿过所有极板的定位孔，能够保证整堆的极板、膜电极、密封件完全对齐，避免出现极板错位导致的气体互串问题。

　　板体边缘预留的多个矩形开口，分别对应氢气进气口、出气口、冷却介质通道（针对小功率场景也可作为空气流通的辅助通道），开口周边的台阶结构是专门为集成密封垫圈设计的，垫圈直接嵌合在台阶槽内，不需要额外涂覆密封胶，既能够简化装配流程，也可以避免密封胶溢出堵塞流道的问题。集成在极板上的集电器区域做了表面平整化处理，粗糙度控制在Ra1.6以下，能够保证和相邻极板、端板集流板的充分接触，降低接触电阻，减少电堆运行过程中的欧姆损耗，集电器区域和流道区域之间做了绝缘隔离结构，避免出现电流短路的问题。

　　从设计思路上看，这款结构没有采用传统双极板分体装配密封件和集流件的方案，而是将密封垫圈的安装位、集电器的接触位直接集成在双极板本体上，减少了电堆装配的零件数量，原来单电池需要的极板、密封垫、集流片三个独立零件，现在只需要一个集成式极板加上预嵌的垫圈就可以完成装配，单电池的零件数量减少40%以上，装配时的对位工序也相应简化，能够有效提升电堆的批量装配效率。在安装边界方面，板体整体采用矩形切角设计，四个角的安装孔中心距严格匹配常用的小功率电堆端板安装尺寸，不需要额外修改端板结构就可以直接替换原有分体式极板，板体的整体厚度控制在2mm以内，叠装后单电池的整体厚度比传统分体结构薄0.3mm，同样功率的电堆整体体积可以缩小10%左右，更适合对安装空间有严格要求的便携式供电场景。

　　板体边缘的凸台结构是叠装时的限位结构，叠装完成后相邻极板的凸台互相贴合，能够保证极板之间的压紧力均匀分布，避免出现局部压力过大导致膜电极压损，或者局部压力过小导致密封失效、接触电阻过大的问题。流道区域的边缘做了0.2mm的倒角处理，既可以避免叠装过程中锋利的板边划伤膜电极，也能够让垫圈在受压时产生的形变有足够的填充空间，保证密封面的压力均匀。在实际的性能验证中，采用这款集成式双极板装配的100W小功率氢燃料电池电堆，在额定输出工况下的接触电阻比传统分体结构低15%左右，氢气泄漏率能够控制在10Pa以下，连续运行1000小时的性能衰减率比传统结构低8%，完全能够满足小型便携式氢能电源的使用需求。另外，板体上预留的集电器接线位，可以直接连接电堆的电压巡检模块，不需要额外在极板上焊接接线柱，简化了电堆的检测线路布置，也避免了焊接过程中高温导致极板变形、流道堵塞的问题。垫圈采用耐氢腐蚀的硅橡胶材质，嵌合在极板的密封槽内后，和极板的结合力能够满足叠装过程中的搬运、翻转需求，不会出现垫圈脱落、移位的问题，在-20℃到60℃的工作温度范围内，垫圈的弹性保持率能够达到90%以上，保证电堆在宽温域环境下的密封可靠性。
