平行钳口气动夹持执行器结构设计

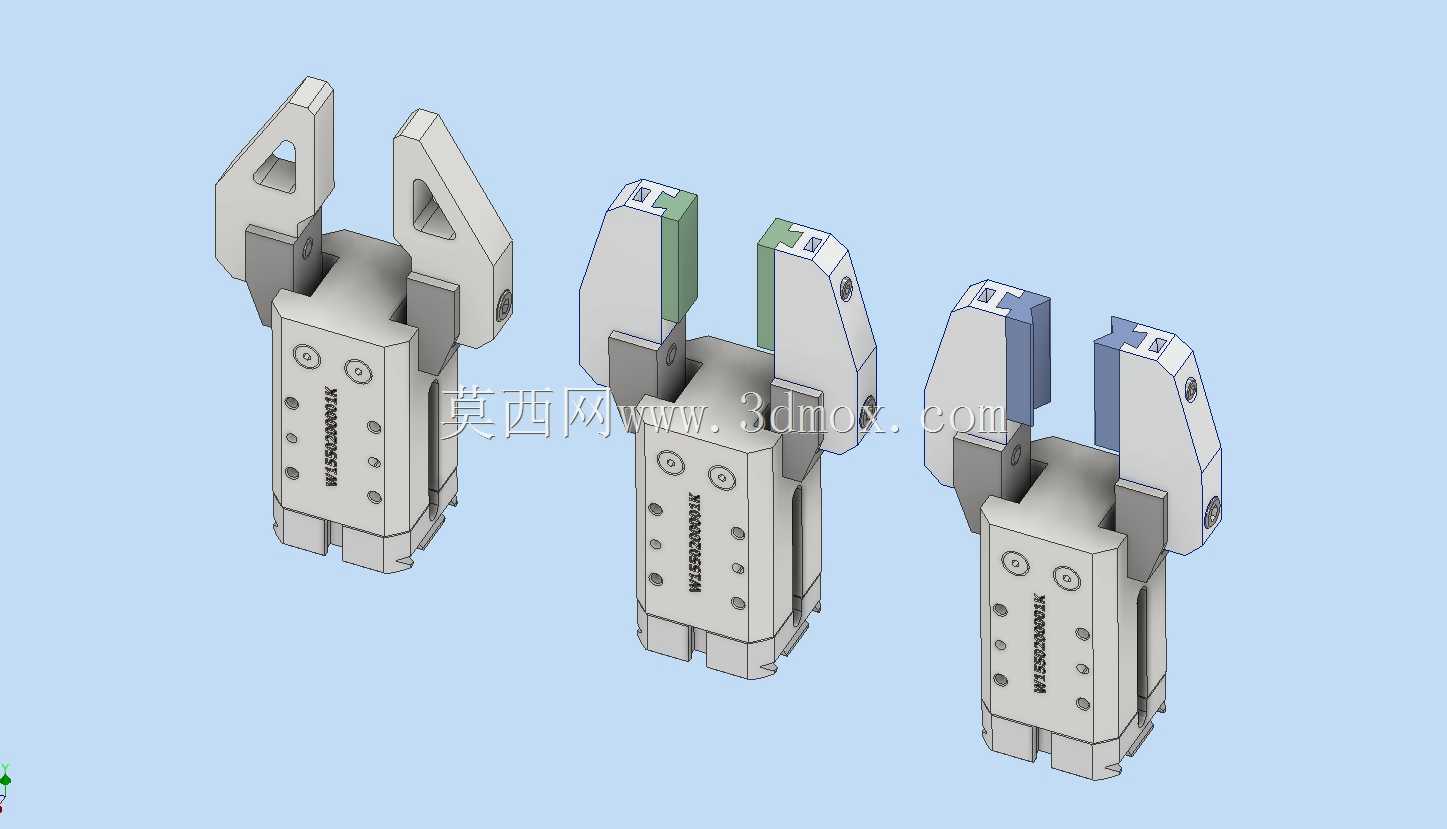

　　在3C电子小件装配、精密五金件上下料、小型注塑件取放这类轻载自动化工位里，这类平行钳口气动夹持部件是出镜率极高的末端执行元件，和常见的摆动夹爪不同，它的两个钳口始终保持平行开合动作，不会像角行程夹爪那样在开合过程中改变夹持点的相对位置，对规则方形、矩形工件的夹持适配性更好，不会因为夹爪摆动带来工件姿态偏移的问题。

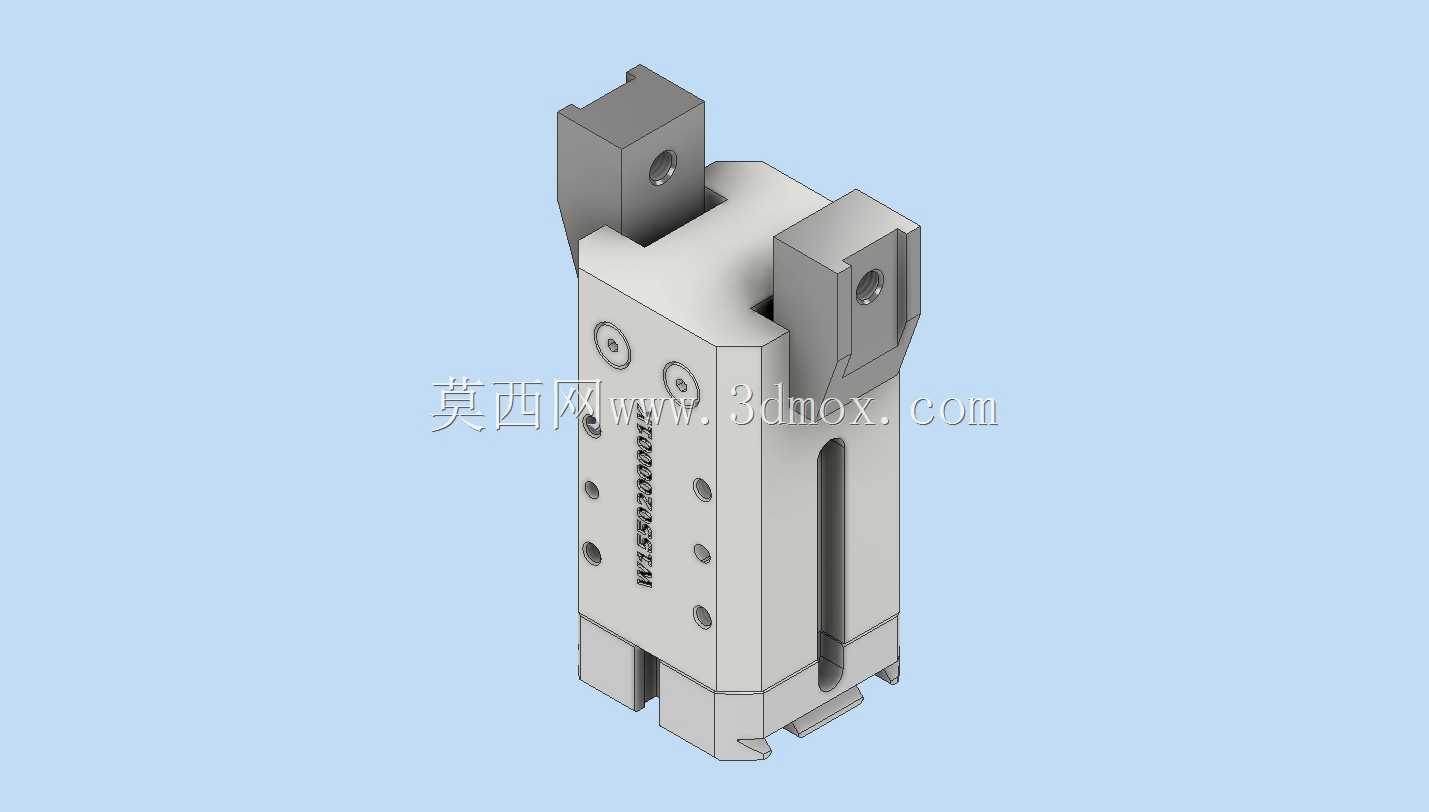

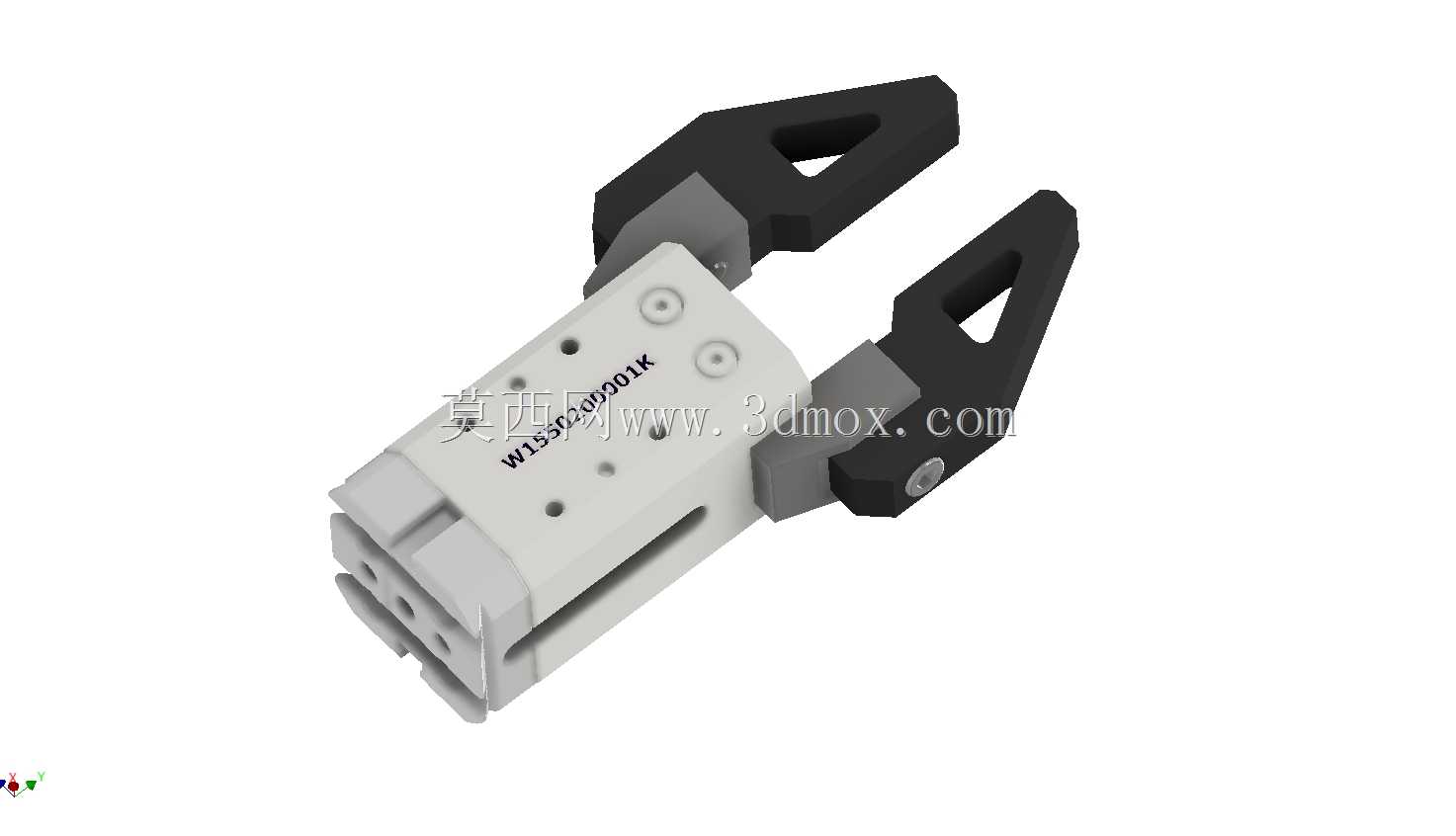

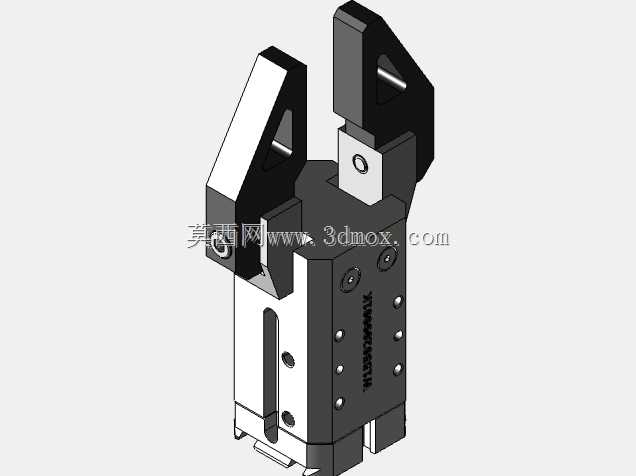

　　从结构逻辑上看，这款夹爪采用内置双活塞驱动的布局，压缩空气从本体侧部的气口进入后，推动内部活塞做反向同步运动，通过内部的十字滑块或者平行导轨结构把活塞的直线运动转化为两个钳口的同步对中开合，这种结构能保证两个钳口的运动行程完全对称，夹持工件时自动找正中心，不需要额外调整夹持原点，在多工位流转的设备上更换工件型号时，能减少不少对位调试的时间。本体上密布的安装孔是做集成安装时的固定位，既可以从本体正面锁螺丝固定在机械臂末端法兰上，也可以从侧面锁附在直线模组的滑台上，甚至可以多台夹爪并排安装在分流板上，做同时夹持多个工件的排夹布局，安装方式的冗余设计给工位布局留了足够的调整空间。

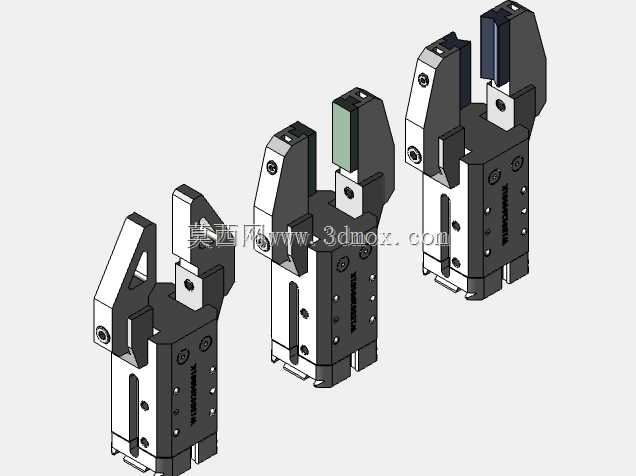

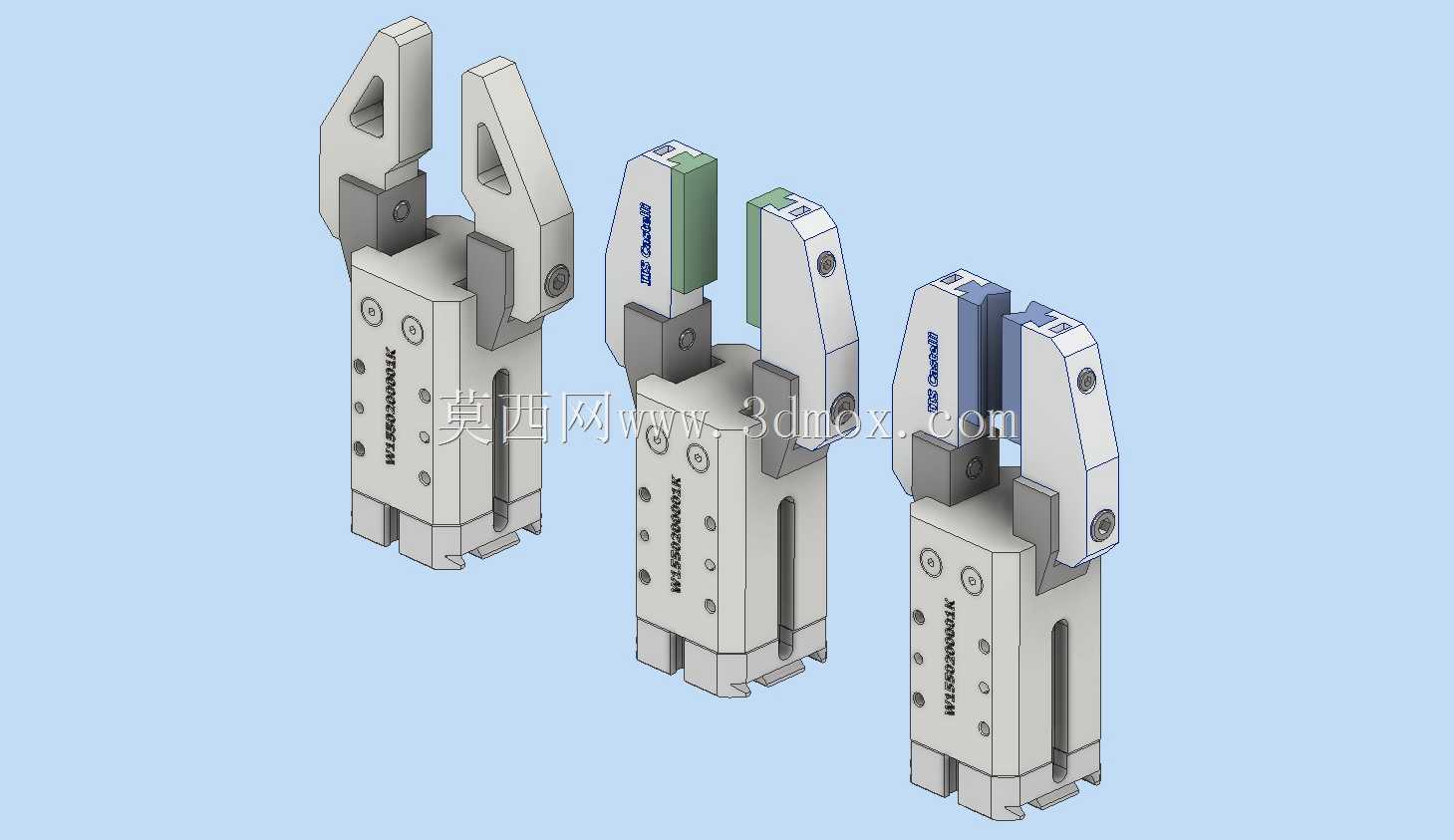

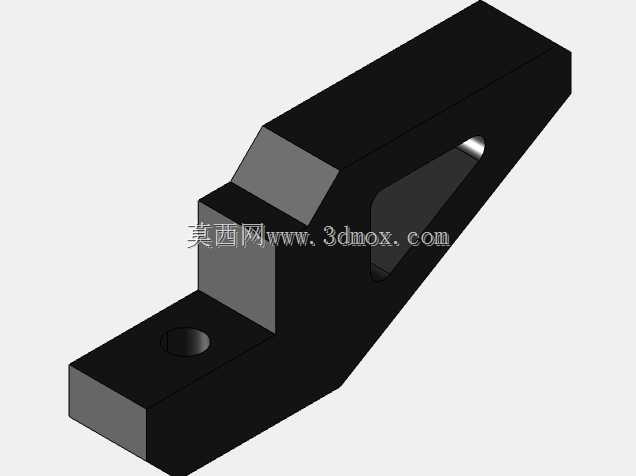

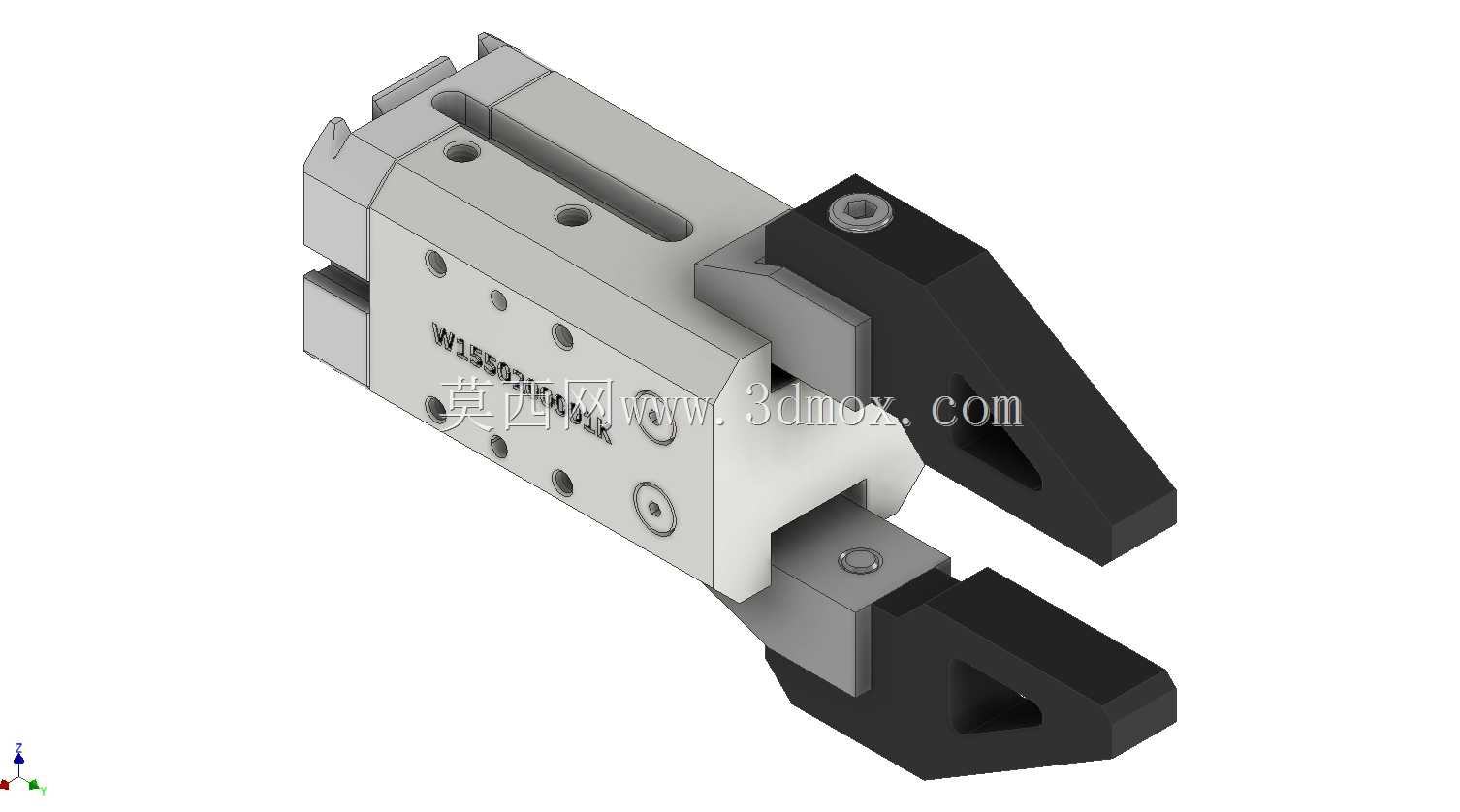

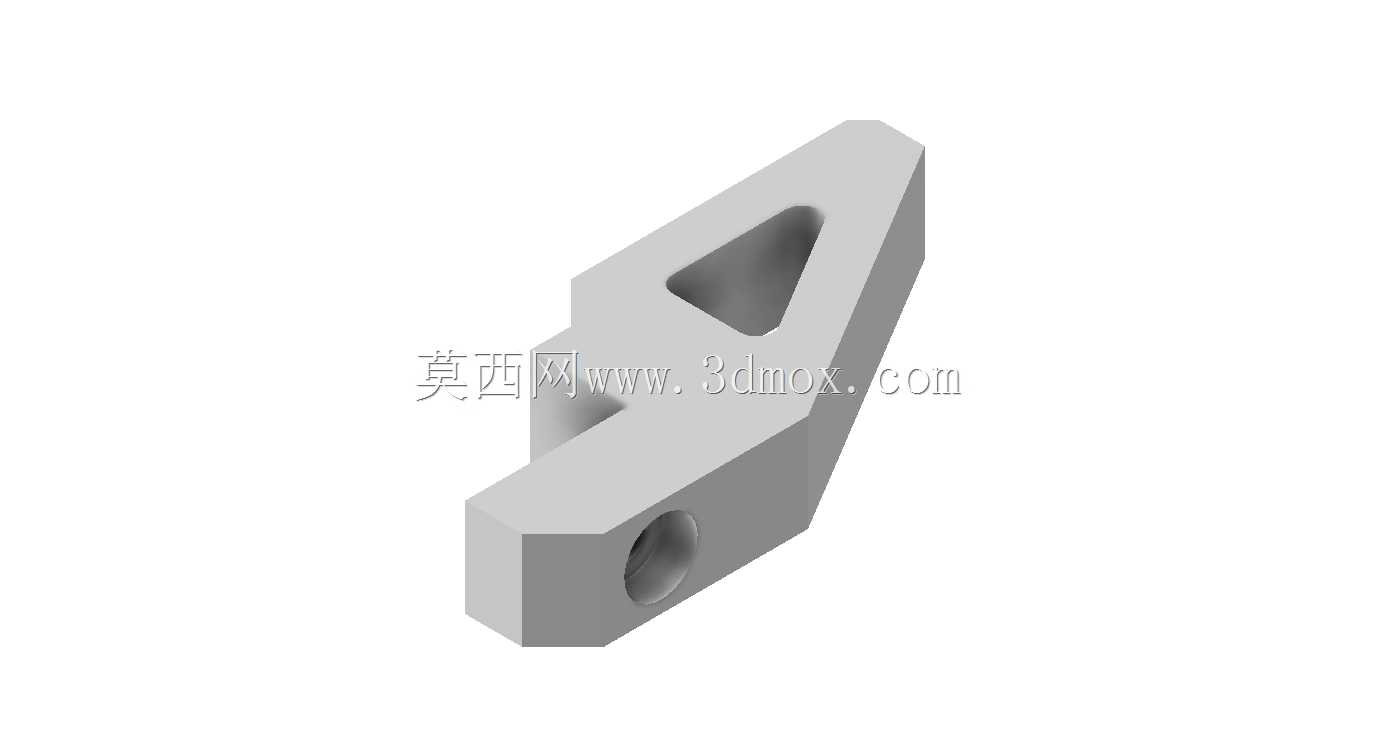

　　钳口部分的安装槽采用标准的键槽定位结构，配套的定制钳指可以直接卡在槽内用内六角螺丝锁死，不需要额外做定位销孔加工，现场更换不同适配形状的钳指时，拆装效率很高，针对不同的工件材质，只需要更换带聚氨酯垫、V型槽或者仿形轮廓的钳指，就能适配塑料件、薄壁金属件、轴类小件的夹持需求，不需要更换整个夹爪本体，能降低产线换型的配件成本。本体侧面的长条形通槽是行程限位调整的预留位，通过在槽内加装限位挡块，可以调整夹爪的最大开合行程，避免在小空间工位里钳口开度过大碰撞周边的治具或者传感器，也能控制夹持时的闭合行程，减少空行程的动作时间，提升整台设备的节拍效率。

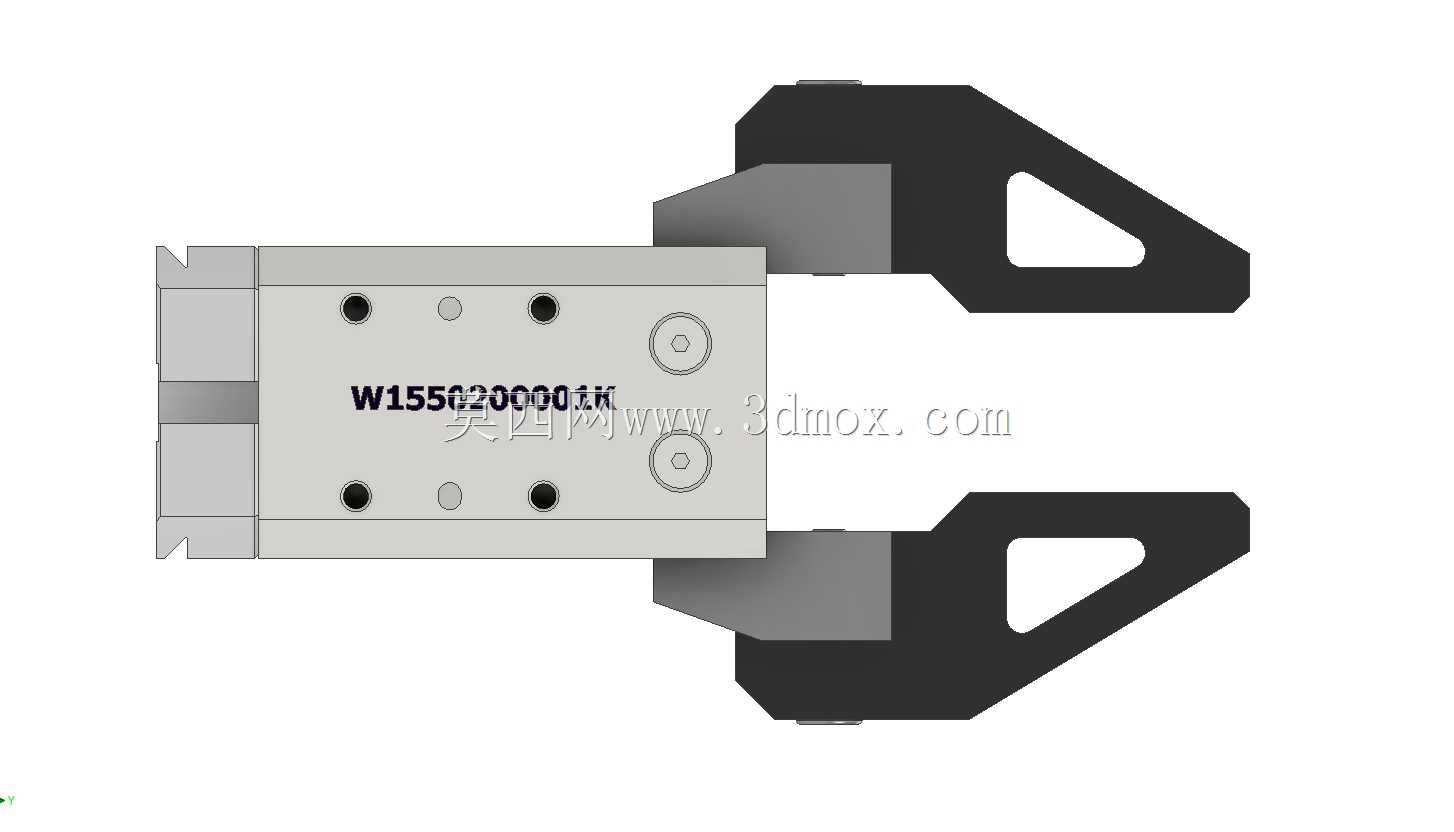

　　从安装边界来看，这类夹爪的本体截面是规整的矩形，没有外凸的突兀结构，在做紧凑工位布局时，相邻机构的安全间隙只需要预留3到5毫米就足够，不会因为本体外形不规则带来干涉问题。气口采用内螺纹直孔设计，不管是接快插气管接头还是接硬质的气路分流块，都能保证密封可靠性，不会因为夹爪频繁往复动作带来气管接头松动漏气的问题。本体上刻印的标识位是用来标注气路方向、行程参数和出厂编号的，日常设备维护时可以快速识别夹爪的规格参数，不用翻查设备档案就能匹配对应的维修配件。

　　在实际工况使用中，这种平行夹爪的夹持力稳定，不会因为气压在常规范围内波动出现夹持力骤变的问题，针对表面光洁度要求高的工件，配合带缓冲垫的钳指，既能保证夹持时不打滑，也不会夹伤工件表面。它的运动部件都做了硬化处理，长期往复开合的磨损量很小，常规工况下的使用寿命能满足自动化产线长期连续运行的要求，不需要频繁拆解维护。和电动夹爪相比，它的响应速度更快，动作到位时间短，在高速取放的工位上能更好匹配设备的运行节拍，而且气动驱动的结构抗干扰能力强，在车间有少量切削液、粉尘的环境里也能稳定工作，不会像电动元件那样容易因为进尘出现电路故障。

　　做三维建模的时候，要特别注意钳口的平行度公差、内部导轨的配合间隙，还有气路通道的密封结构设计，这些细节直接决定夹爪实际使用时的夹持精度和使用寿命，安装孔的位置尺寸要和行业通用的安装标准匹配，保证用户更换不同品牌同规格夹爪时不用重新加工安装板，提升配件的互换性。钳指安装槽的定位精度要控制在合理范围内，保证更换钳指之后的重复定位精度满足精密装配的要求，不会因为钳指安装偏差带来工件夹持位置偏移，影响后续工位的装配或者加工精度。
