方柱带螺纹接口密封储液容器结构设计

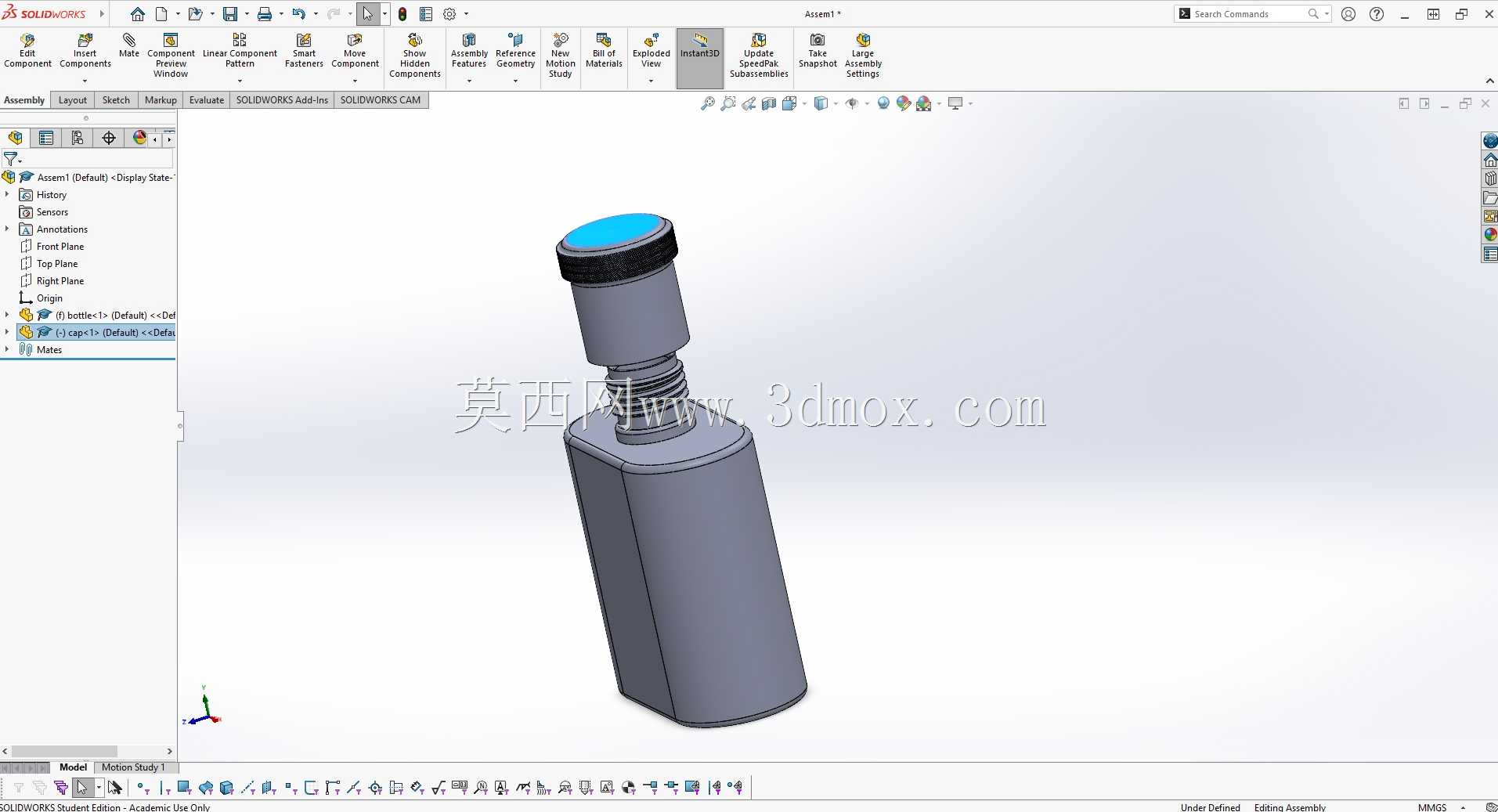

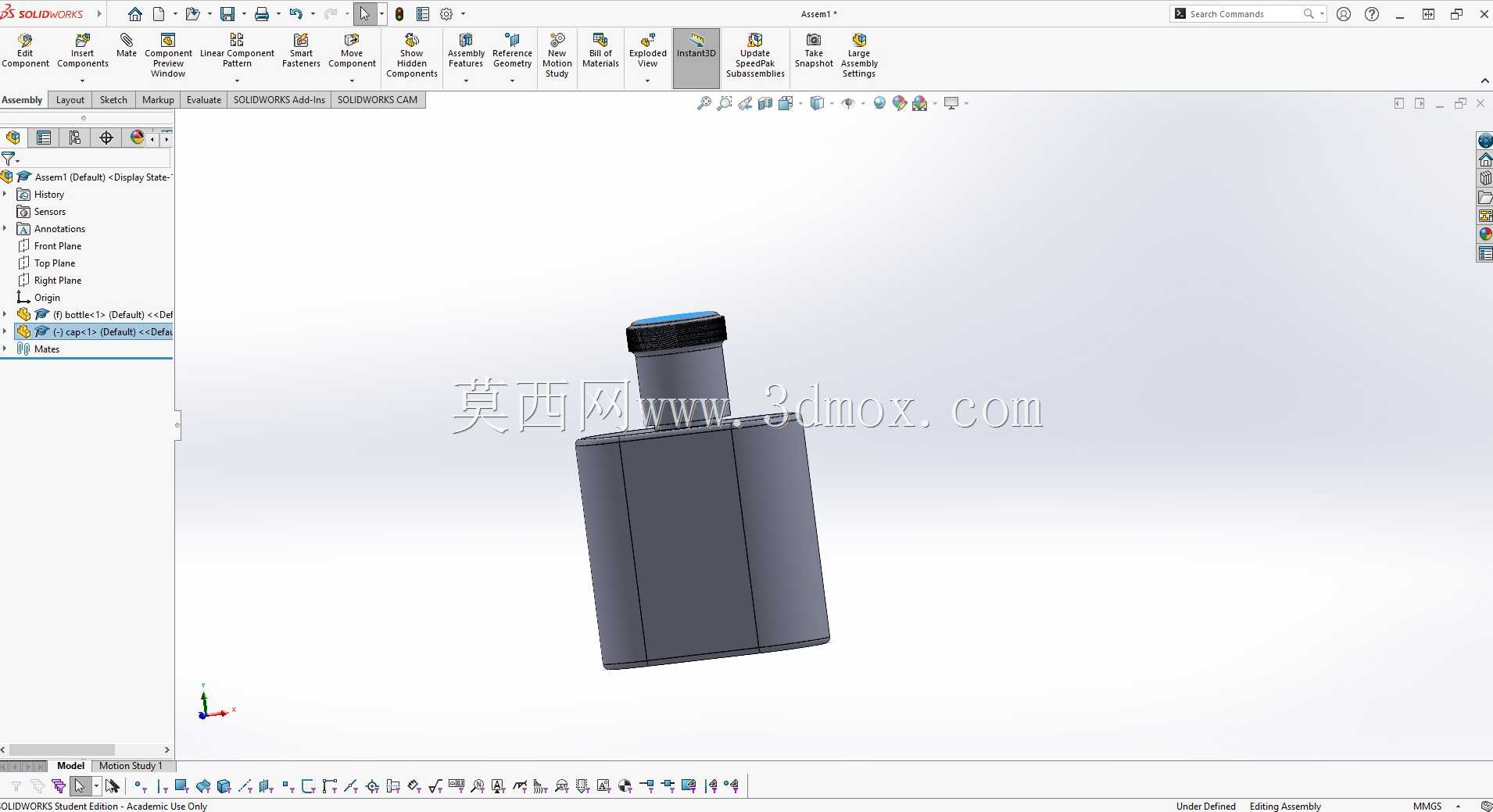

　　该储液容器的结构设计，最初是面向实验室小剂量试剂暂存、小型流体回路补液的实际场景做的适配，日常在理化实验台、小型台式流体试验装置上，这类小容量密封储液件的使用频率很高，既要满足直立放置的稳定性，也要兼顾密封可靠性与拆装便捷性，很多市售的同规格储液件要么是全圆柱结构容易滚落，要么密封结构冗余导致拆装效率低，因此在结构规划阶段就针对性做了优化。主体储液腔采用方柱倒圆角的结构形式，区别于常规圆柱储液瓶，方柱结构的四个平面可以直接贴合实验台架的定位卡槽，不需要额外加装固定卡箍就能避免滚动移位，底部做了1.5mm的圆角过渡，既消除了直角结构的应力集中点，也避免了清洁时的直角积污死角，腔体壁厚均匀控制在2mm，兼顾结构强度与材料成本，在常规0.2MPa的内部静压下不会出现鼓胀变形，满足常压储液的强度要求。

　　上部的连接结构采用了梯形外螺纹设计，螺纹牙型角做了30度的优化，相比普通三角螺纹，这种牙型的密封接触面积更大，配合顶部的密封端盖，不需要额外加装生料带或者密封垫圈就能实现可靠密封，端盖顶部做了蓝色的密封层嵌装结构，嵌装的密封层采用过盈配合压入端盖内侧，和螺纹顶部的端面贴合形成端面密封，和螺纹副的径向密封形成双重密封结构，即使容器倾斜45度放置也不会出现渗漏。端盖外侧做了滚花纹理，不需要借助扳手等工具，徒手就能完成拆装，适合实验场景下频繁开合取液的操作需求，螺纹段的长度控制在15mm，既保证足够的啮合扣数避免滑牙，也不会因为螺纹过长导致拧入行程太长影响操作效率。

　　整体的安装边界做了严格控制，方柱主体的截面尺寸控制在30mm×30mm，总高度控制在120mm，刚好可以适配常规的试管架卡位，不需要定制专用的放置架，和现有实验室耗材的收纳体系完全兼容，上部螺纹段的直径控制在18mm，可以和常规的实验室流体管路快插接头直接匹配，不需要额外做转接头，在小型试验装置上可以直接串入流体回路作为缓冲储液腔使用。结构建模阶段做了多处工艺性优化，所有的棱边都做了R0.5的倒角处理，避免加工或者使用过程中出现锐边割手的问题，腔体内部的转角全部做了圆角过渡，方便注塑或者机加工后的清洁，不会残留积液或者污渍，螺纹段和主体腔体的连接位置做了2mm的过渡凸台，既增强了连接位置的结构强度，避免螺纹段受侧向力时出现断裂，也可以作为端盖拧入的限位面，端盖拧到和凸台端面贴合时就达到额定密封压紧力，避免过度拧入导致螺纹滑牙或者端盖开裂。

　　在实际使用场景中，这个结构既可以作为实验室少量化学试剂的常温存储容器，也可以安装在小型3D打印机、台式点胶机这类设备上作为耗材储液罐，方柱结构的外表面还可以方便粘贴标签标识存储物类型，不会像圆柱瓶那样标签容易卷曲脱落，整体结构没有复杂的异形曲面，不管是采用3D打印快速制作样件，还是开模批量注塑生产，都有很好的工艺适配性，机加工制作时也只需要普通的车床和铣床就能完成全部加工工序，不需要特殊的工装夹具。针对流体接触的部分，结构设计时没有做任何的内凹或者死角，腔体内部的流道全部顺滑过渡，清洗时可以直接用冲洗枪冲净内部残留，不会出现积液变质的问题，端盖和主体分离后可以完全拆分，每个零件都能单独清洁，满足实验场景下的清洁度要求。密封结构经过反复验证，在常温存储水、低粘度油类、常规化学试剂的场景下，密封可靠性可以满足长期放置无渗漏的要求，螺纹副的磨损寿命经过测试，反复拆装500次以上不会出现滑牙或者密封失效的问题，完全覆盖日常使用的生命周期。
