带夹装环结构的铰接式实用杠杆构件

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943278

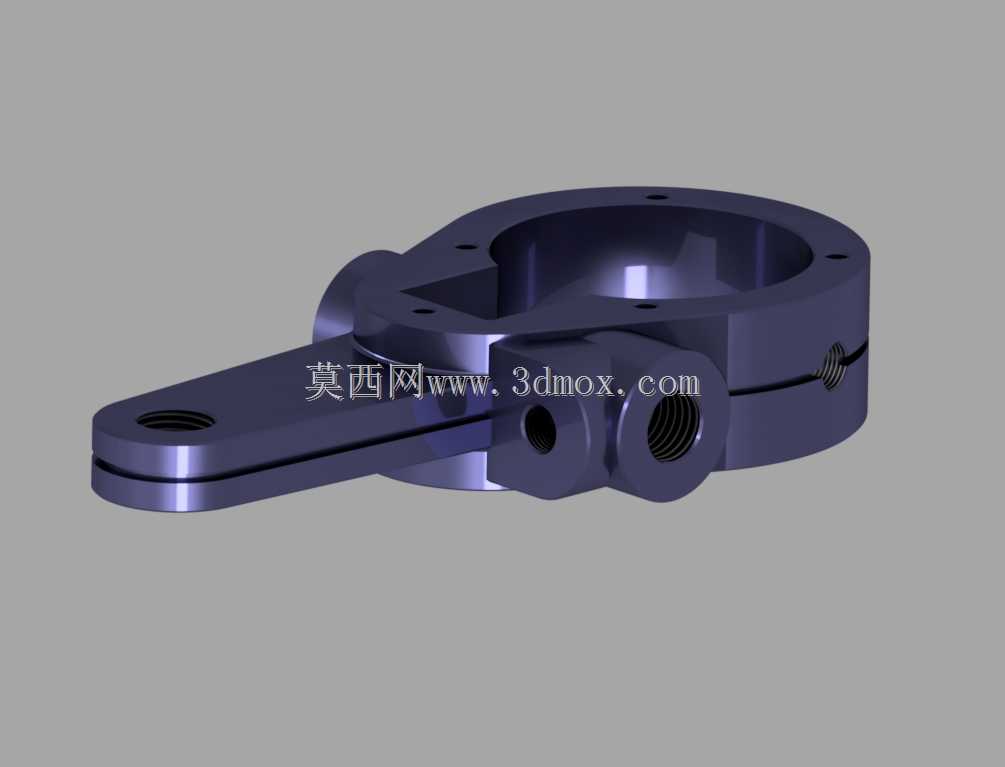

  • 带夹装环结构的铰接式实用杠杆构件

  这类带环形夹装基座的杠杆构件,常应用在需要周向抱紧固定、同时实现摆转力传递的工装夹具、小型操作机构以及设备调节单元中,区别于传统两端铰接的直杠杆,它的核心受力基座采用了开口抱环结构,不需要额外加工安装孔位来穿设固定轴,直接套在对应直径的圆柱轴、管类构件上,通过抱环开口处的锁紧螺钉收紧,就能完成自身在轴向上的位置固定,同时抱环侧面预留的螺纹孔,还可以加装紧定螺钉,防止杠杆工作时沿圆柱轴周向打滑或者轴向窜动,适配很多现场改造、临时加装操作机构的场景,不需要对原有轴件做二次加工,不会破坏原有设备的结构强度。

  从结构设计逻辑来看,杠杆的力臂段从抱环外壁切向延伸而出,力臂的受力方向与抱环的抱紧受力方向做了错位设计,避免操作杠杆受力时,抱环的开口处出现额外的张开力矩,导致抱紧失效,力臂末端做了加厚处理,同时开设了横向贯通的销孔,用来连接操作拉杆、连杆或者手动操作件,传递摆转力矩的时候,销孔的受力面做了局部加厚,避免长期反复受力出现孔位变形、椭圆化的问题。抱环与力臂衔接的位置,做了大圆弧过渡的加强筋结构,没有采用直角衔接,一方面是减少压铸或者机加工过程中的应力集中,另一方面在杠杆承受大载荷扳动的时候,衔接位置不会因为应力突变出现断裂,抱环的上端面均匀开设了多个小尺寸的螺纹安装孔,这些孔位不是用来固定杠杆自身的,而是用来加装行程触发挡片、位置传感器安装座或者辅助复位弹簧挂座的,给后续功能拓展预留了安装接口,不需要在构件上二次钻孔。

  从安装边界尺寸来看,抱环的内孔直径是核心安装基准,设计时严格匹配常用的标准圆轴外径公差,采用H7级的间隙配合,方便套装到轴件上,抱环的开口间隙控制在2-3mm,锁紧螺钉采用内六角圆柱头螺钉,拧紧时开口的收缩量可以覆盖0.5mm以内的轴径公差,适配同规格下不同公差等级的轴件,力臂的长度根据操作力矩需求做了匹配,扳动时的操作力控制在普通人单手可操作的150N以内,不需要借助加长套管就能完成锁紧、解锁或者档位切换的操作,力臂的厚度与抱环的壁厚保持一致,整体构件采用等强度设计,没有多余的材料冗余,重量控制在合理区间,不会给被安装的轴件带来额外的偏重负载。

  在实际使用场景中,这类杠杆常用来做设备的快速锁紧手柄、档位切换拨杆、夹具的压紧操作件,比如在小型回转工作台的锁紧机构上,抱环抱紧工作台的回转轴,扳动杠杆就能带动轴上的锁紧块动作,实现工作台回转后的位置固定;在管道阀门的手动操作改造中,抱环直接固定在阀杆上,力臂延伸到方便操作的位置,不需要更换原有阀门的结构,就能加长操作力臂,降低阀门开关的操作力度。设计时还考虑了构件的受力变形量,在最大操作载荷下,力臂的末端变形量控制在0.2mm以内,不会因为变形导致操作行程出现虚位,抱环抱紧后的摩擦力矩,是杠杆最大传动力矩的1.5倍以上,保证满负载操作时,抱环与轴件之间不会出现相对滑动,开口处的两个锁紧耳做了加厚处理,螺钉拧紧时不会因为夹紧力导致锁紧耳出现开裂,锁紧耳上的螺纹孔采用了通牙设计,螺钉的啮合长度达到螺纹直径的1.5倍,保证螺纹连接的强度足够,不会因为反复拧紧出现滑牙问题。整个构件的外形没有多余的装饰性结构,所有的曲面、倒角都是服务于受力需求和安装需求,棱边都做了R0.5的倒角处理,避免安装操作时划伤操作人员,同时也去除了机加工产生的毛刺,不需要后续额外的去毛刺工序。
