多规格圆形摩托车制动刹车盘结构设计

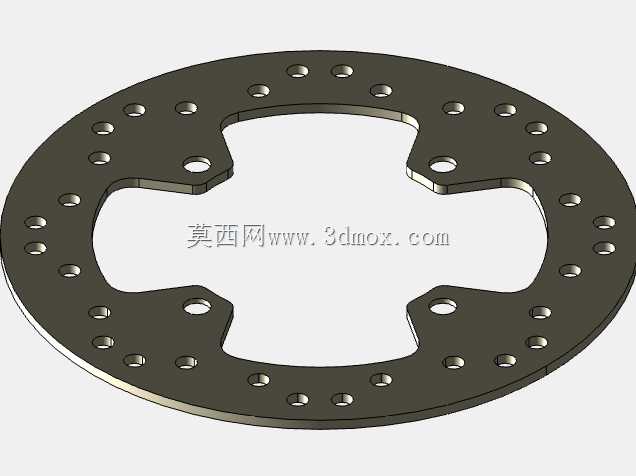

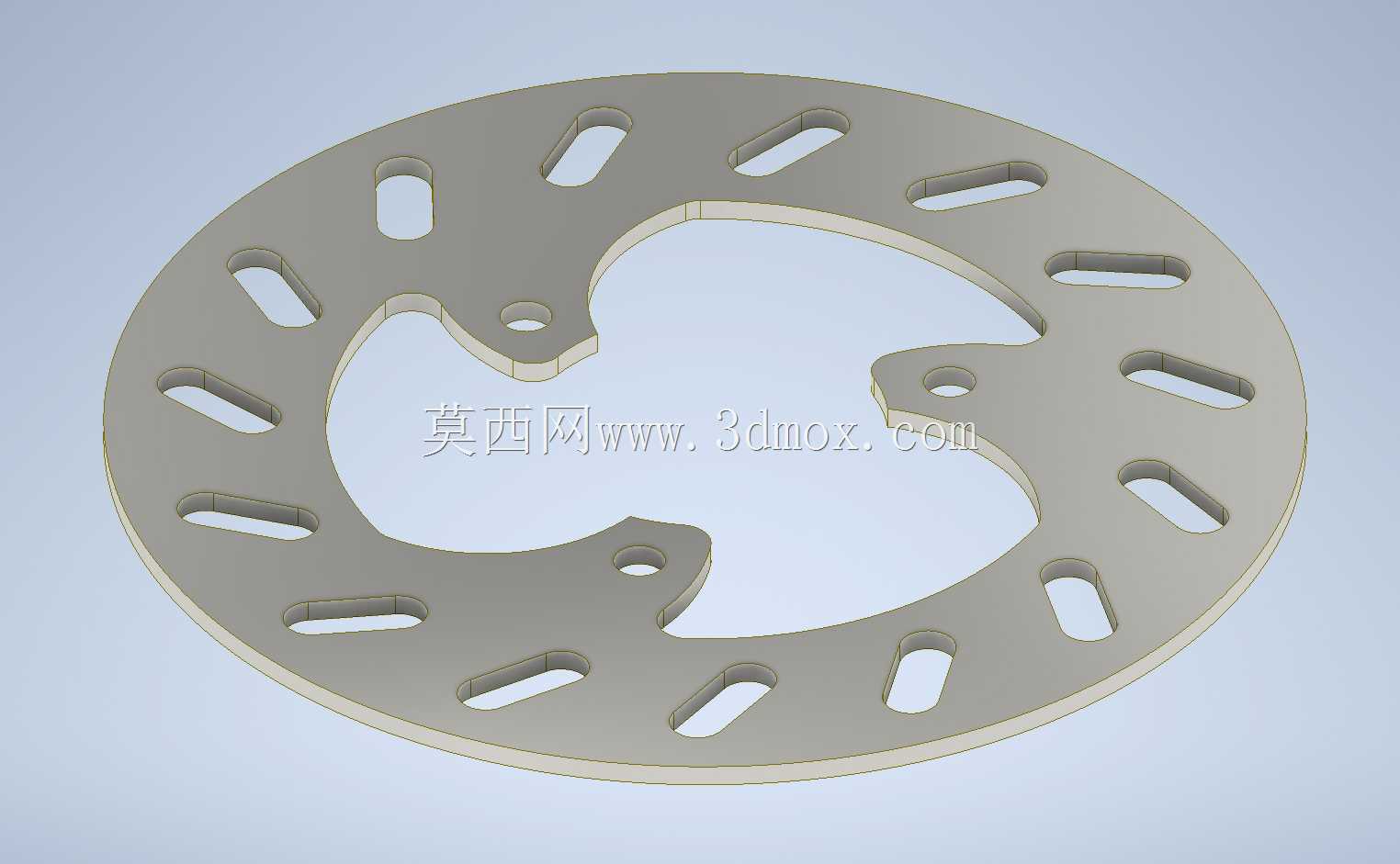

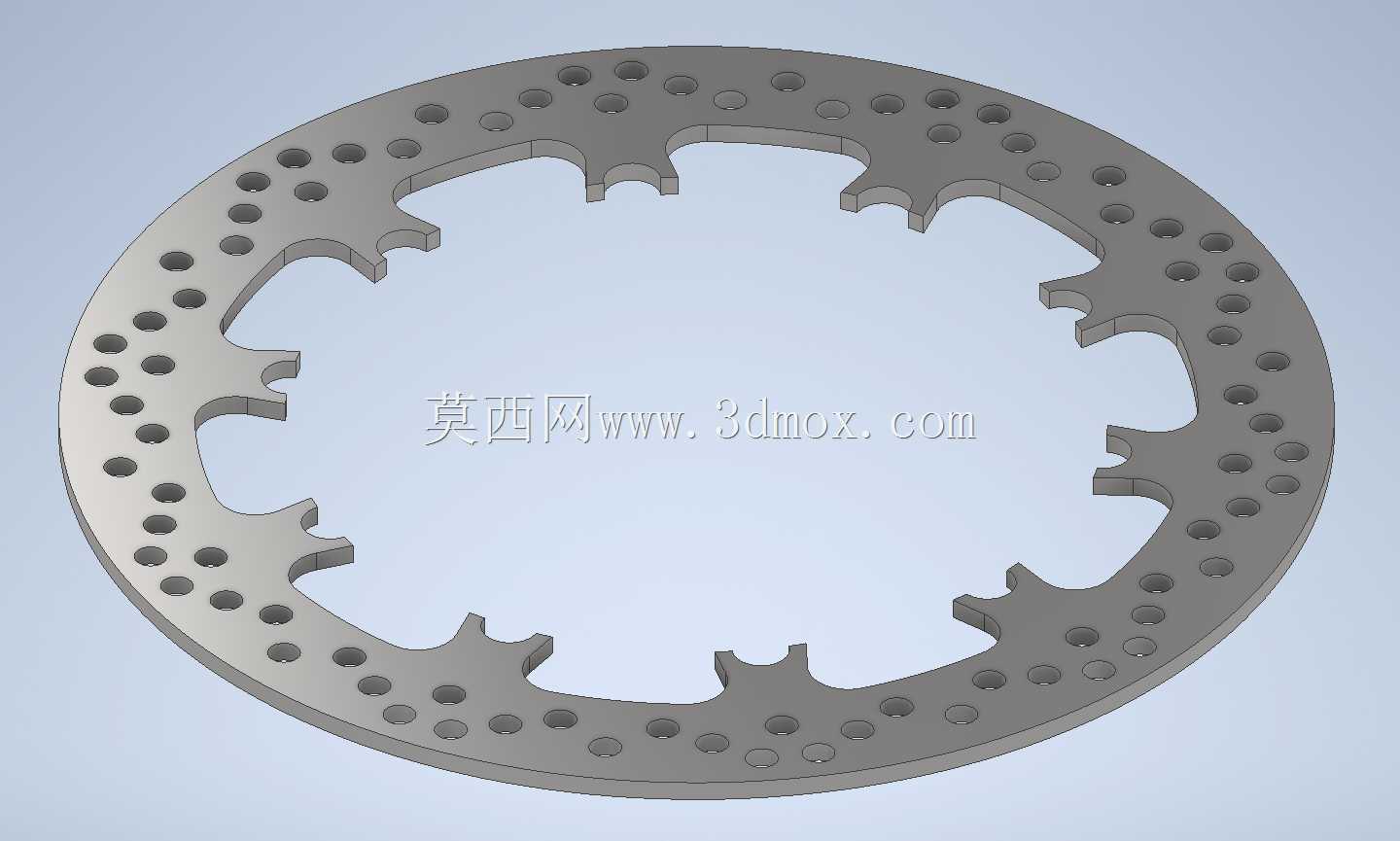

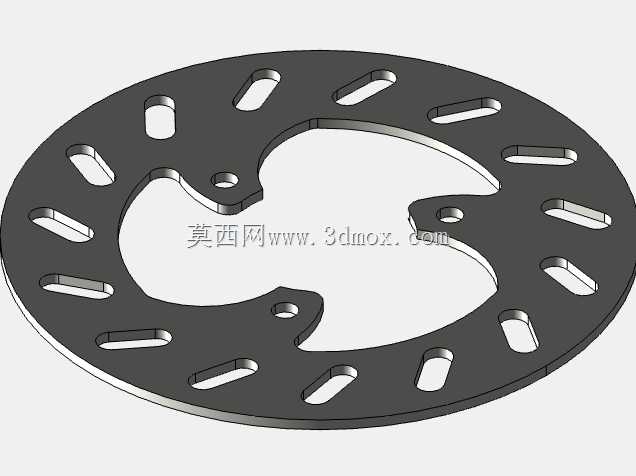

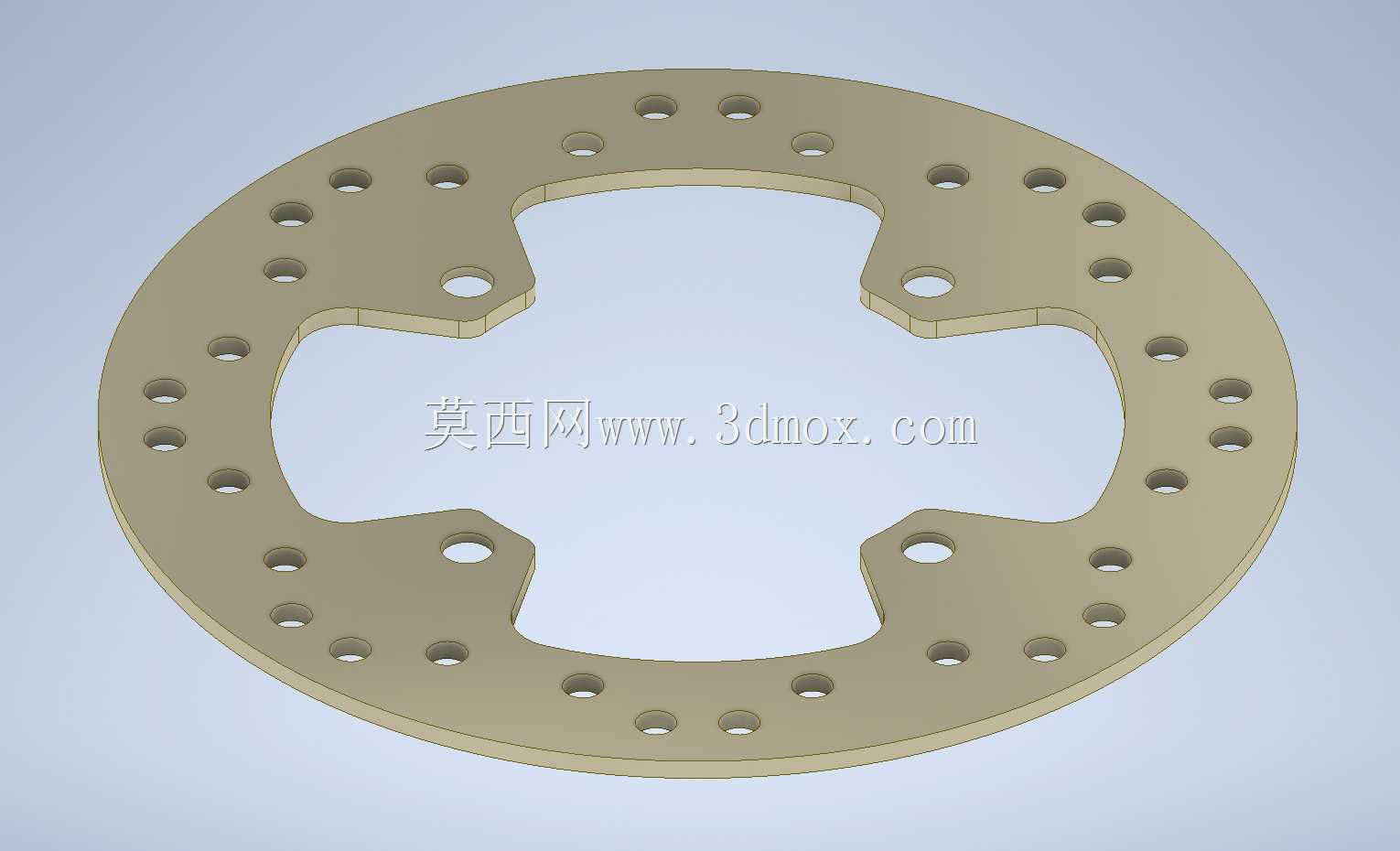

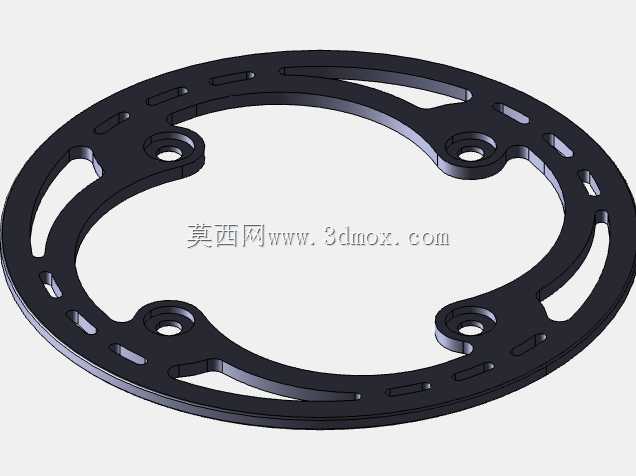

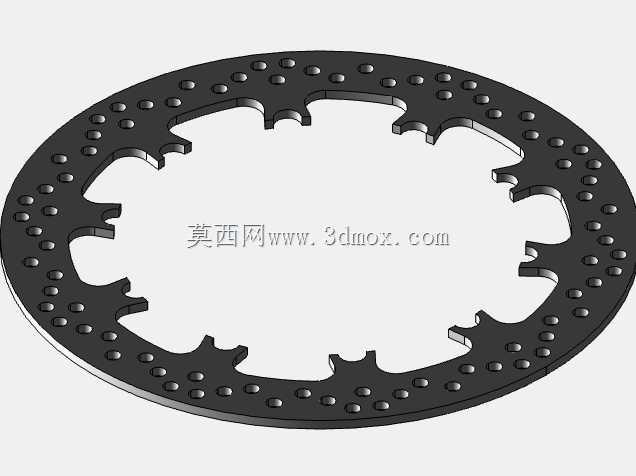

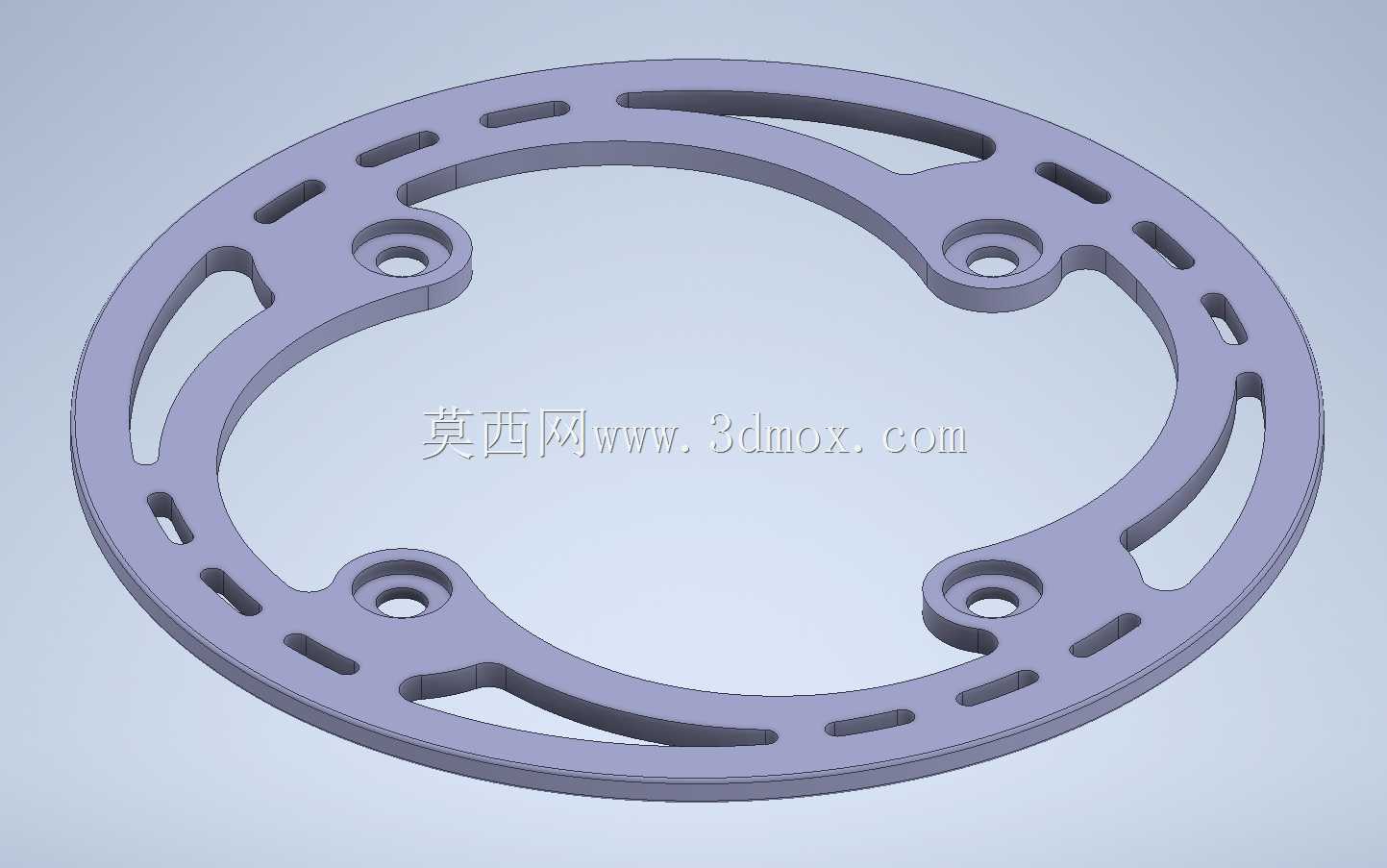

　　从实际应用场景来看，小尺寸150mm规格多适配小排量通勤踏板车的后轮制动，这类车型日常行驶速度多集中在60km/h以内，制动载荷相对较小，小尺寸盘体可以降低簧下质量，提升车辆操控灵活性；190mm规格可适配中小排量跨骑车的后轮或大排量踏板的前轮，兼顾日常通勤的制动需求与轻度非铺装路面行驶的制动冗余；230mm规格多用于中大排量街车的后轮或中小排量车型的前轮，能够应对中高速行驶下的连续制动载荷，减少热衰退带来的制动力下降问题；310mm大尺寸规格则适配大排量运动型摩托的前轮制动，大直径盘体可以获得更大的制动力臂，在高速紧急制动时能够提供更强的制动力矩，匹配多活塞卡钳使用时可显著缩短制动距离。在两轮机动车的制动系统设计中，刹车盘作为碟刹系统的核心摩擦承载部件，其结构合理性直接决定制动效能、热衰减表现与长期使用可靠性，本次设计的圆形摩托车刹车盘，覆盖150mm、190mm、230mm、310mm四种主流外径规格，可适配不同排量、不同定位的跨骑、踏板类摩托车型的前轮或后轮制动装配需求。

　　设计过程中，盘体内圈采用了多齿式花键定位结构，该结构与轮毂上的安装凸台直接啮合，无需额外的固定螺栓传递扭矩，既减少了装配零件数量，也避免了螺栓连接带来的应力集中问题，花键齿的齿形做了圆弧过渡处理，可在制动瞬间承受冲击扭矩时分散应力，防止齿根位置出现疲劳断裂。盘体的摩擦环面上均匀分布了多组圆形散热通孔，这些孔洞一方面可以在盘体随车轮转动时形成空气对流通道，带走制动摩擦产生的热量，降低连续制动后的盘体温度，减少热变形与制动抖动；另一方面，孔洞边缘可以在制动过程中刮除刹车片表面的磨屑与粉尘，避免磨屑在摩擦面形成光滑釉层导致制动力衰减，同时也能在雨天行驶时快速排走摩擦面的积水，缩短雨天制动的响应距离。

　　从安装边界来看，不同外径规格的盘体内圈花键参数保持了一定的通用性，可适配同平台多款车型的轮毂安装位，减少配套轮毂的开模成本；盘体的厚度设计参考了主流刹车片的磨损行程，预留了足够的磨损余量，正常使用场景下可覆盖较长的更换周期，摩擦面的平面度公差控制在0.05mm以内，确保制动时刹车片与盘体完全贴合，避免出现制动跑偏、方向盘抖动等问题。盘体外缘采用完整圆形结构，相比异形花瓣式刹车盘，圆形结构的动平衡性能更优，高速转动时的径向跳动更小，能够减少制动时的异响与抖动，同时圆形结构的加工工艺性更好，可通过冲压、车削的常规工艺完成毛坯加工，降低量产制造成本。

　　在结构强度校核层面，盘体的摩擦环厚度与内圈连接筋的宽度经过受力仿真验证，在最大制动力矩工况下，盘体的最大应力远低于材料的屈服强度，不会出现盘体开裂的问题；散热孔的排布位置避开了应力集中区域，孔洞之间的连接筋宽度经过优化，既保证了散热效率，也不会削弱盘体的整体结构强度。针对日常使用中可能出现的泥水侵蚀问题，盘体的内圈花键位置预留了排水排泥间隙，车辆行驶时甩出的泥水可通过间隙快速排出，不会在花键位置淤积导致锈蚀卡滞，减少后期维护拆卸的难度。
