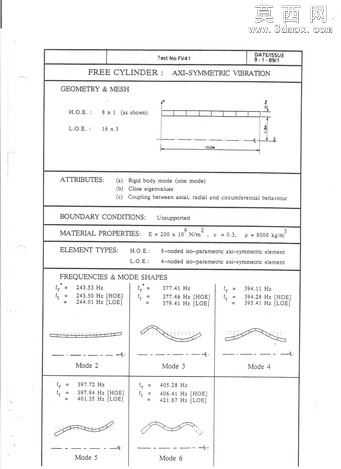

自由圆柱轴对称振动Nafems基准FV41仿真模型

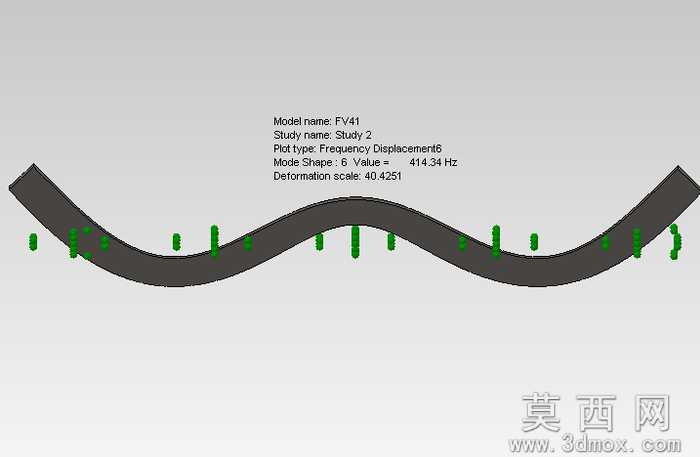

本模型围绕Nafems基准FV41自由圆柱轴对称振动问题搭建，建模阶段严格遵循基准给定的几何尺寸参数，构建出无约束自由状态的圆柱轴对称几何模型，完全匹配基准定义的几何边界，避免几何偏差对后续仿真计算结果的干扰。建模过程中针对轴对称结构的特性，采用适配的建模逻辑简化冗余几何特征，同时保留结构的核心力学属性，确保模型既具备计算高效性，又能完整还原结构的振动响应特性。材质设置环节严格按照基准给定的材料属性参数，精准定义材料的弹性模量、泊松比、密度等核心力学参数，保证材料本构关系与基准要求完全一致，为后续振动特性计算提供准确的材质基础。结构层面重点还原自由圆柱的无约束边界条件，未添加任何额外约束或载荷，完全复现自由状态下的轴对称振动工况，匹配基准测试的边界设定要求。设计思路上以有限元基准验证为核心目标，模型搭建全程对标Nafems基准的测试要求，从几何构建、材质赋值到边界条件设定每一步都严格对齐基准规范，可用于验证有限元分析软件在轴对称结构自由振动模态计算上的求解精度，能够输出各阶模态的固有频率与对应振型结果，与基准给定的参考值形成对照。模型可支撑多阶振动模态的计算分析，清晰呈现自由圆柱在轴对称振动下的各阶变形形态，包括不同阶次下的径向、轴向变形分布规律，帮助使用者理解轴对称自由结构的振动特性，同时可作为有限元仿真学习的标准算例，辅助掌握结构模态分析的完整流程，理解边界条件、材料参数、网格划分等因素对振动计算结果的影响规律，为同类轴对称结构的振动仿真分析提供标准化的参考依据。
