可调尾架式双轴滑动进给机构设计

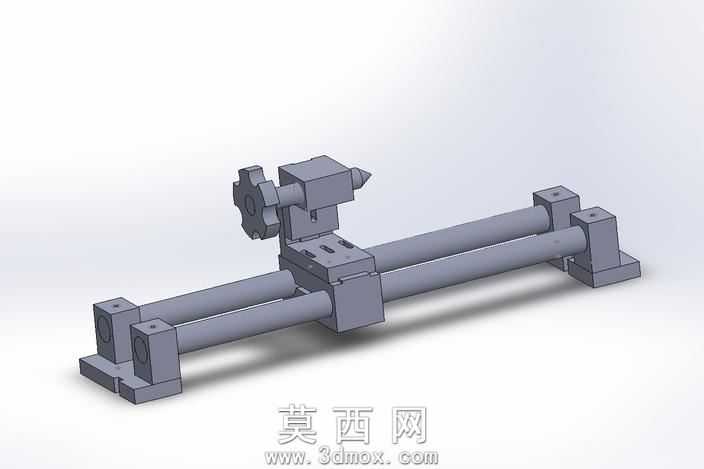

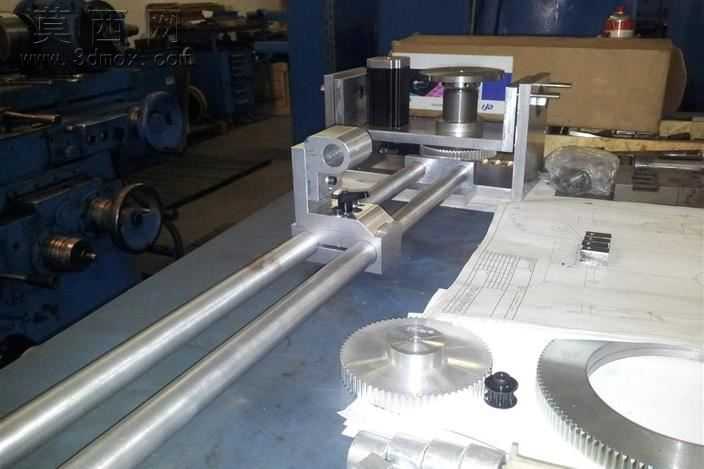

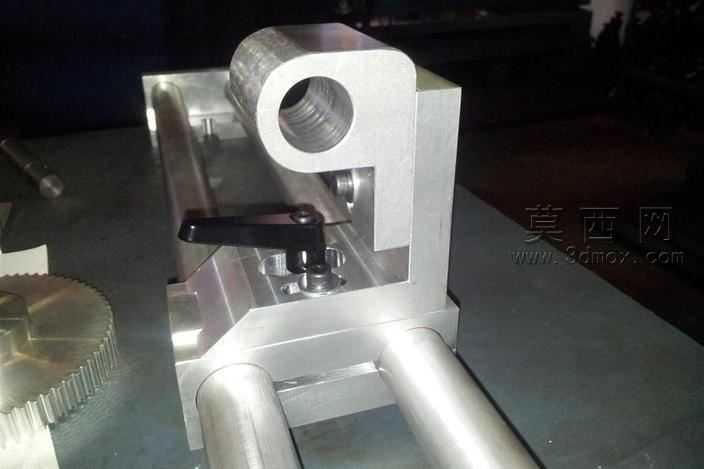

本作品为可调尾架搭配双平行光轴导轨的滑动进给机构，采用SolidWorks完成全参数化三维建模，建模过程中对各零件采用自底向上的装配逻辑，逐一完成基座固定块、滑动载台、可调尾架组件、锁紧手轮、顶尖部件的独立建模后，按照实际装配约束完成整体装配，添加了同轴度、平行度、轴向限位等符合实际机械装配要求的配合关系，确保模型可实现真实的运动仿真。渲染阶段采用哑光金属材质模拟普通钢材的加工质感，对导轨光轴部分赋予轻微磨砂的金属表面效果，对尾架手轮、锁紧旋钮部分添加细微的纹理细节，整体采用柔和的工业环境光渲染，清晰呈现各部件的结构轮廓与装配关系，无过度夸张的光影效果，还原机械加工工装的真实视觉效果。结构设计上，两根平行的圆柱形光轴作为导向支撑，两端通过方形固定基座实现刚性安装固定，滑动载台通过内嵌的直线滑动衬套与光轴配合，可沿光轴轴向实现顺畅的直线往复运动，载台上方集成安装可调尾架组件，尾架带有可旋转调节的手轮结构，可驱动顶尖实现轴向伸缩调节，同时尾架与载台之间设置有锁紧定位结构，可在调整到位后锁定尾架位置，避免加工过程中出现位移。设计思路围绕小型加工场景的第四轴、第五轴配套尾架支撑需求展开，通过双光轴导向保证滑动过程的平稳性，避免单导轨易出现的偏转卡顿问题，可调尾架的伸缩行程可适配不同长度的工件装夹需求，整体结构紧凑，安装固定方式简单，可直接搭配小型数控转台使用，为轴类、盘类工件的多面加工提供稳定的尾端支撑，减少工件加工过程中的颤振问题，提升加工精度与稳定性。建模过程中对所有安装孔位、配合尺寸均按照常规机械加工公差要求进行参数设定，各零件均可直接导出工程图用于实际加工生产，装配体中未添加冗余的装饰结构，所有部件均具备实际功能作用，整体结构兼顾了刚性与调节灵活性，可满足小型数控加工场景的辅助支撑使用需求。
