可调高度机械师螺旋支撑顶结构设计

　　在机床加工尤其是铣床的工件装夹环节，辅助支撑的稳定性直接决定了加工过程的振动抑制效果与最终工件的形位公差精度，这类小型螺旋式机械师千斤顶，正是面向小尺寸工件装夹、薄板加工支撑、异形工件辅助定位场景开发的工装部件。不同于大吨位起重用千斤顶，该类支撑顶的核心作用是在工件下方提供可精准调节高度的刚性支撑点，抵消长悬臂工件、薄壁工件在铣削力作用下的让刀变形，避免加工过程中工件出现颤振、位移，尤其适合小型加工中心、台式铣床的工装配套场景，也可用于钳工划线、模具装配过程中的工件水平微调支撑。

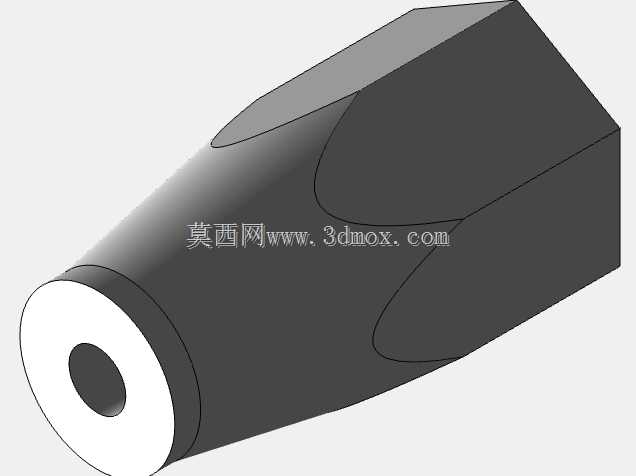

　　从结构设计逻辑来看，该支撑顶采用了经典的螺旋传动调节方案，整体分为底座、调节螺杆、锁紧机构、顶部支撑头四个核心部分。底座采用多棱面锥台结构，下窄上宽的锥面设计既保证了放置时的重心稳定性，多棱面的外形也方便操作人员在需要时用扳手辅助固定底座，避免调节高度时底座跟转；底座内部加工有与调节螺杆匹配的内螺纹，通过螺杆的旋入旋出实现高度的连续调节，调节范围覆盖95mm到140mm区间，这个行程区间刚好匹配多数小型铣床工作台面到工件装夹面的常见高度差，能够覆盖大部分小型零件加工的支撑高度需求，不会出现调节行程不足或者最低高度过高无法放入工件下方的问题。

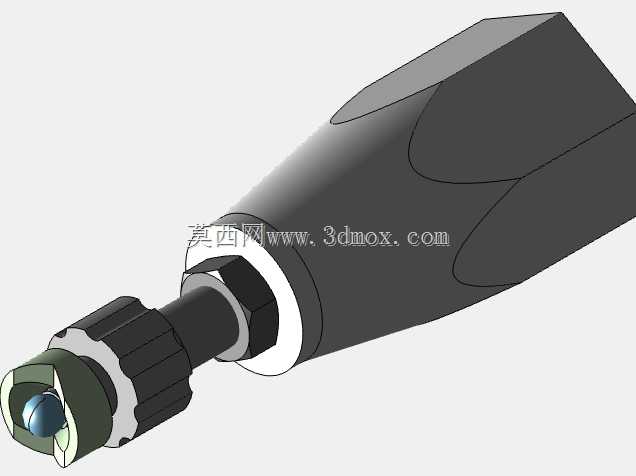

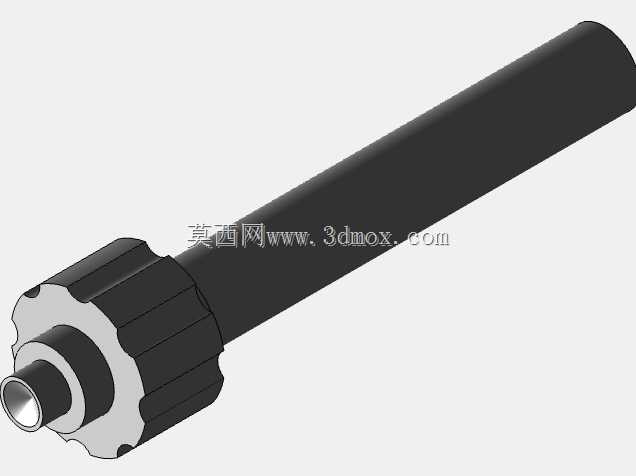

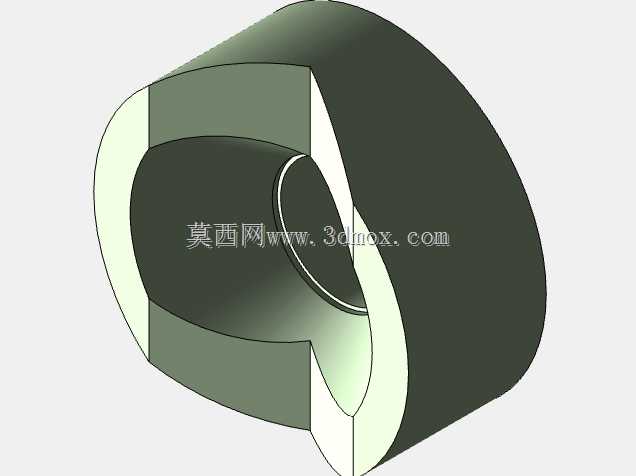

　　调节螺杆中部设计了带滚花的调节旋钮，滚花纹理为直纹结构，方便操作人员徒手转动旋钮实现快速高度粗调，旋钮下方配套了六角锁紧螺母，当高度调整到位后，用扳手拧紧锁紧螺母，使其紧贴底座上端面，即可通过螺纹副的预紧力锁死调节位置，避免加工过程中因切削振动导致螺杆转动、支撑高度下沉，保证支撑刚性。顶部支撑头采用V型槽结构设计，这种结构既可以支撑平面类工件的底面，也可以适配轴类、圆管类工件的外圆柱面，实现对异形曲面工件的稳定支撑，支撑头与螺杆顶端采用活动连接结构，可根据工件底面的角度做小范围自适应偏转，保证支撑面与工件表面完全贴合，避免点接触导致的应力集中或者支撑不稳。

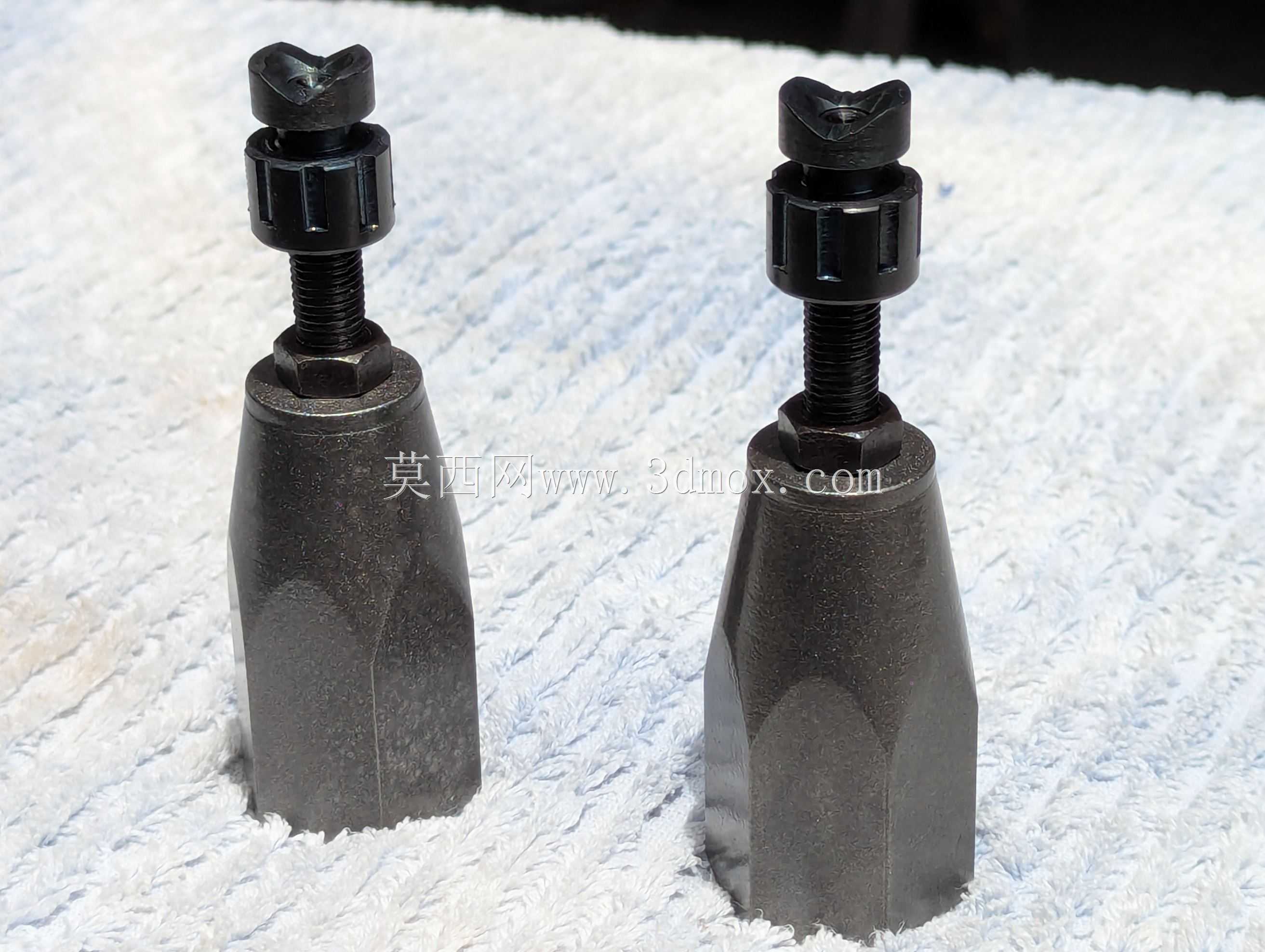

　　从安装边界来看，该支撑顶的底座最大外径控制在合理范围内，多个支撑顶可以并排布置在工件下方的不同位置，不会出现空间干涉，能够为长条形工件、大面积薄板工件提供多点均匀支撑；整体采用合金结构钢加工，关键螺纹副、支撑头部位经过淬火处理提升耐磨性，长期反复调节使用也不会出现螺纹滑牙、支撑面压溃的问题，表面做发黑处理提升防锈能力，适合车间加工环境的长期使用。在实际工装设计选型时，这类支撑顶通常和压板、螺栓、垫铁配合使用，当工件装夹后存在悬空部位时，将支撑顶放在悬空部位下方，先徒手调节旋钮让顶部支撑头接触工件底面，再微调1/4到1/2圈保证支撑预紧力，随后拧紧锁紧螺母即可完成支撑布置，相比固定高度的垫铁，不需要准备多组不同厚度的垫铁组合凑高度，调节效率更高，支撑精度也更易控制，尤其适合多品种小批量的加工场景，能够大幅减少工装准备的时间。需要注意的是，该类支撑顶为辅助支撑部件，不承担主要的夹紧力，主要作用是提升工件的装夹刚性，因此布置时要尽量靠近切削力作用点位置，最大化抑制振动的效果，同时要保证底座与工作台面完全贴合，不能放置在有切屑、杂物的台面上，避免支撑倾斜导致失效。
