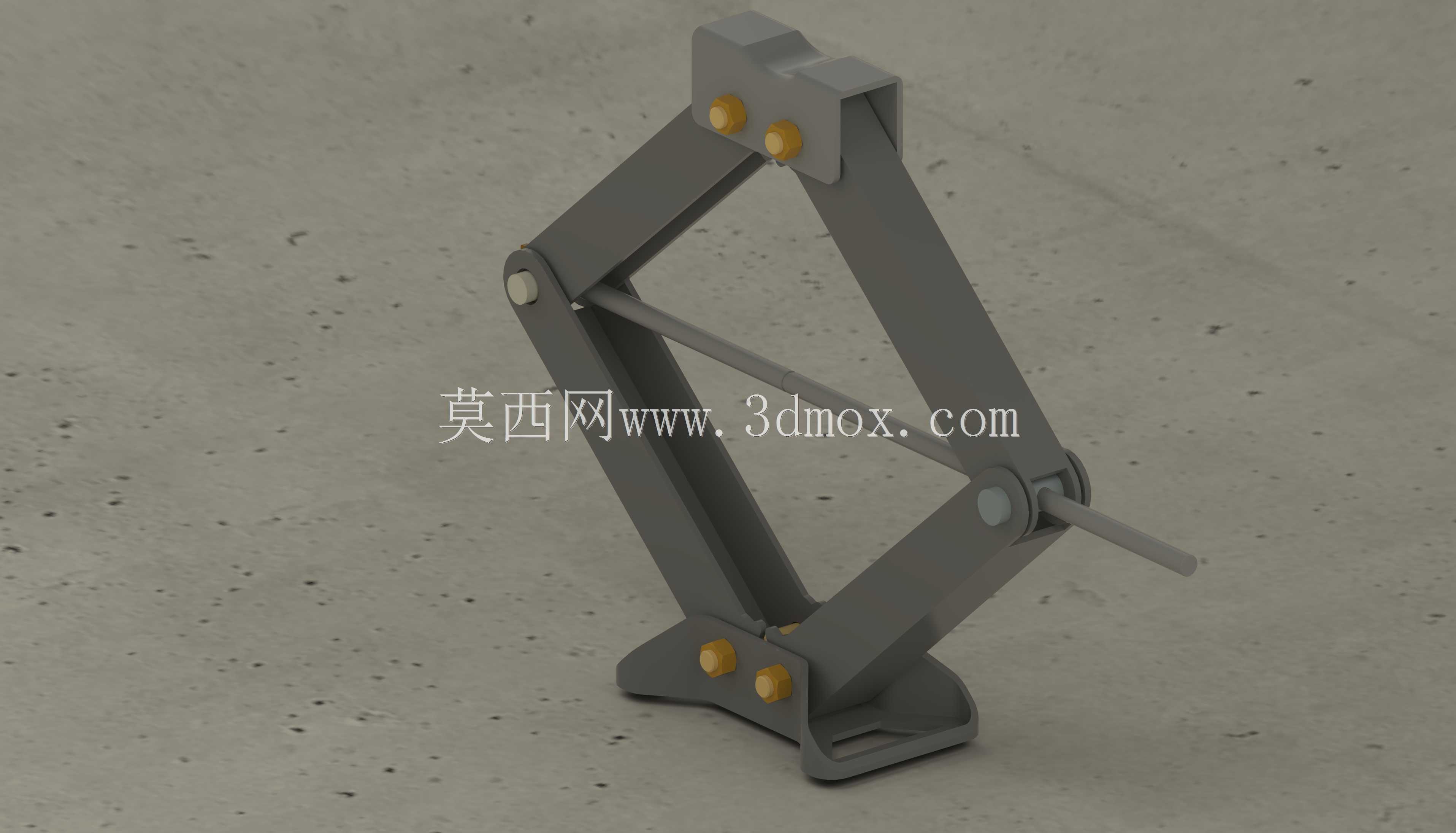

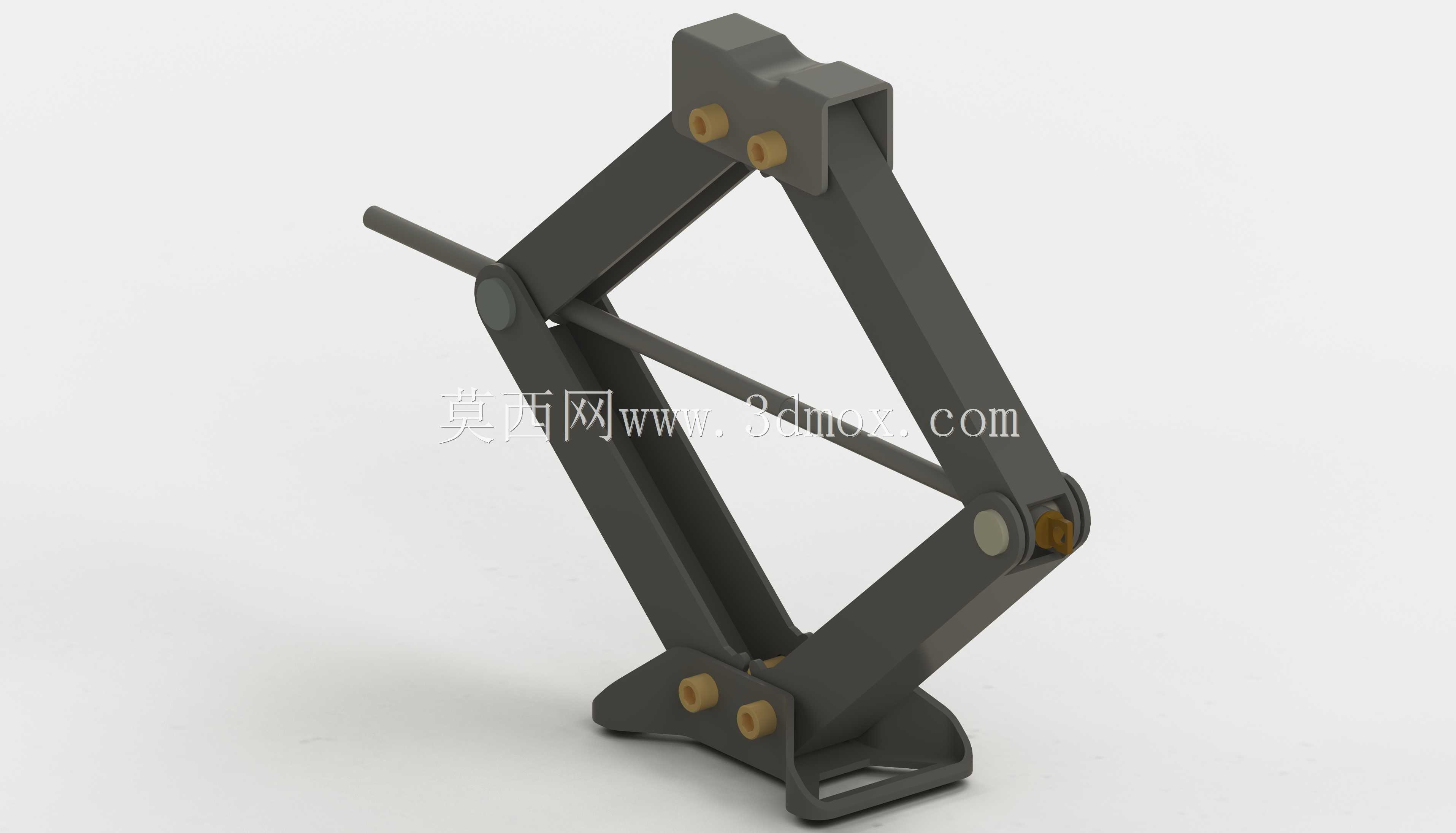

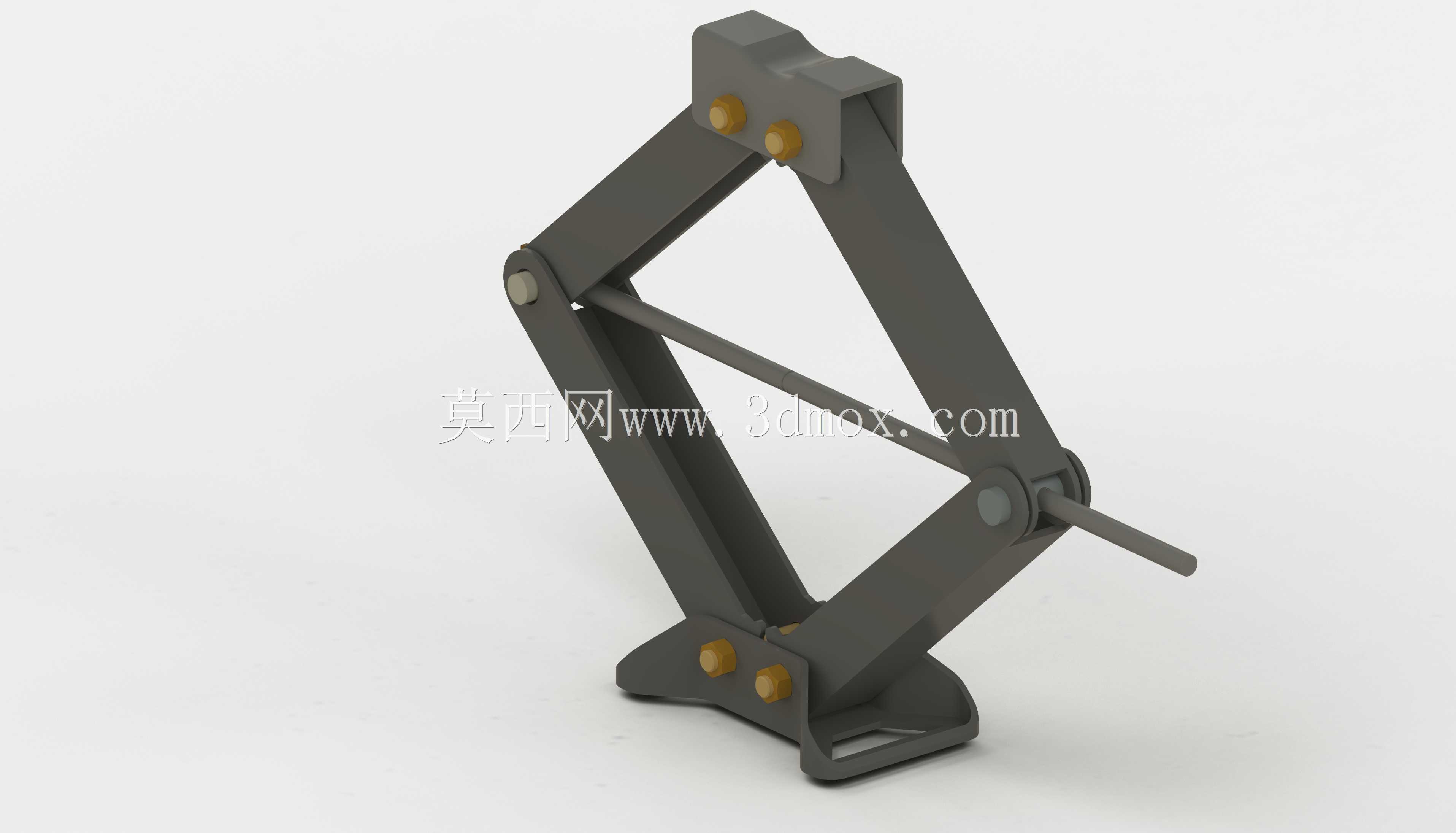

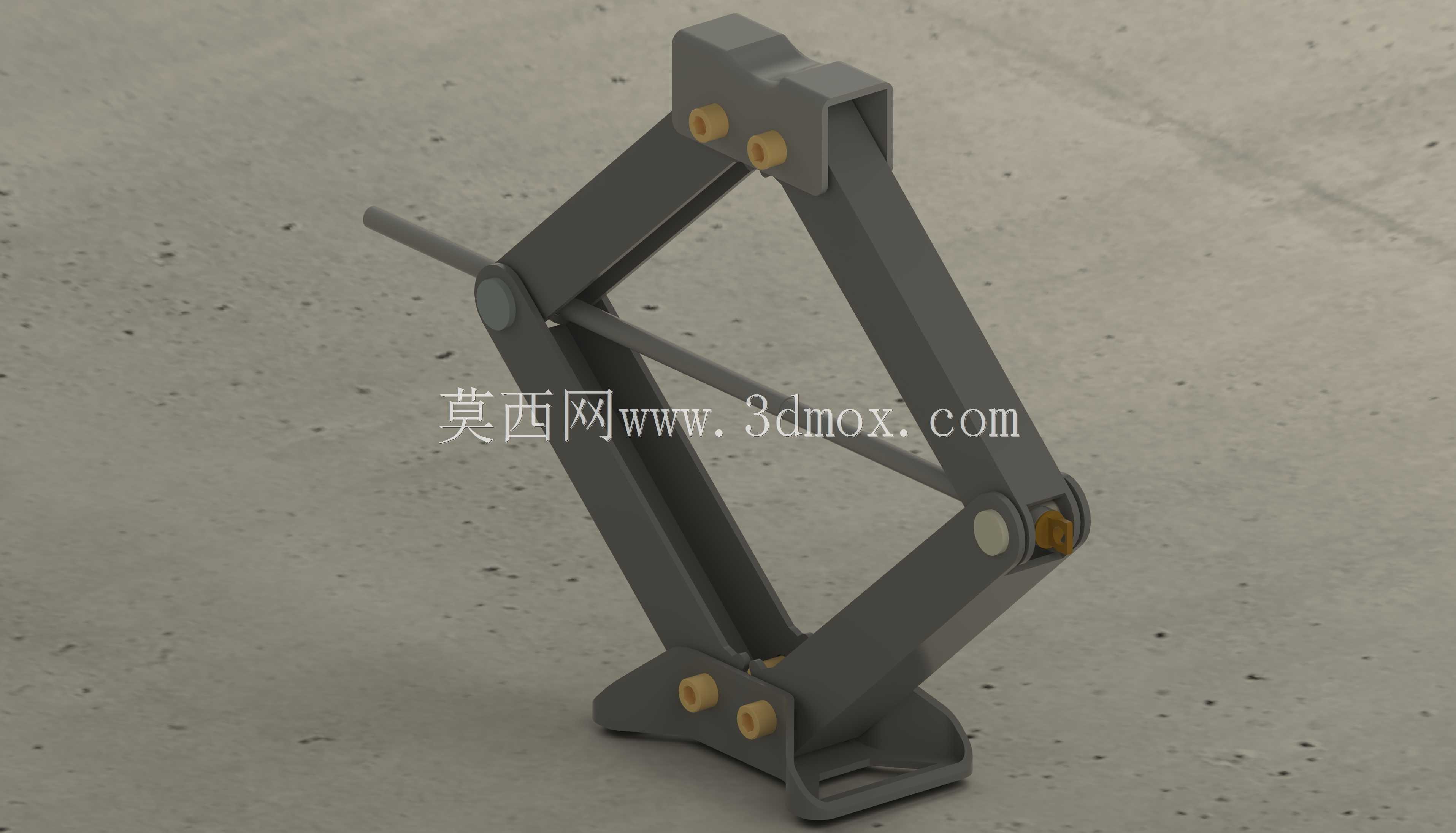

剪式螺旋起重支撑装置三维结构

　　日常汽修场景里更换轮胎、小型设备维保场景中抬升机座、轻型构件安装时临时调平承重，都能见到这类剪式螺旋顶升结构的身影，它不需要外接动力源，完全依靠人力转动驱动杆就能完成承重顶升作业，相比液压类顶升工具，不存在密封件老化漏油的问题，存放周期更长，日常维护仅需定期在螺纹副、铰接销轴位置涂抹润滑脂即可，对户外无电源、应急作业的场景适配性极强。从结构设计逻辑来看，这套剪式螺旋顶升结构采用对称四连杆铰接布局，上下两端分别设置支撑底座与顶托接触面，中间贯穿梯形传动丝杠，丝杠两端分别配置正反牙螺纹，转动驱动杆时，丝杠带动两侧铰接臂的中间铰接点同步靠近或远离，以此实现整体高度的升降，梯形螺纹具备自锁特性，顶升到位后即便撤去驱动杆的外力，结构也不会因为承重负载自行回落，作业过程的安全冗余足够。

　　设计过程中首先要明确额定承重下的结构强度边界，所有铰接销轴的剪切强度、臂身的抗弯截面模量都要匹配额定负载的1.5倍安全系数，避免顶升过程中出现臂身变形、销轴断裂的风险；底座采用加宽平底结构，接触地面的面积经过核算，在普通硬化路面、平整铺装地面上不会出现压陷、侧翻的问题，顶托位置设置防滑咬合结构，和被顶升物体的接触面贴合后不会出现滑移错位。安装边界方面，这类剪式结构在完全收拢状态下整体高度较低，能够塞入底盘间隙较小的车辆底部、设备底座下方的狭窄空间，完全展开后的最大顶升高度覆盖常规小型车辆轮胎更换、轻型设备抬升的行程需求，驱动杆的长度经过力矩匹配，普通人施加正常握力就能转动丝杠完成额定负载的顶升，不需要额外加接延长杆，避免力矩过大导致螺纹副过载变形。

　　铰接位置全部采用销轴加衬套的配合方式，长期使用磨损后仅需更换衬套就能恢复配合精度，不需要整体更换臂身结构，后期维护成本极低；丝杠位置设置防尘挡边，减少户外作业时泥沙、灰尘进入螺纹副造成的磨损，延长整体使用寿命。不同于液压千斤顶需要直立放置的使用要求，这类剪式螺旋结构在小角度倾斜的支撑面上也能正常作业，只要底座贴合支撑面、顶托贴合被承重物体，就能稳定输出顶升力，适配更多复杂的现场作业工况，比如轻型钢结构安装时的临时调平支撑、仓储货架安装时的高度微调、小型农机维保过程中的部件抬升都能适用。

　　建模过程中所有铰接位置的配合间隙都按照实际机加工公差设置，模拟真实装配状态下的运动行程，不会出现运动干涉、卡死的问题，臂身的折弯角度、销轴孔的位置度都和实际加工工艺匹配，按照模型导出的工程图可以直接下料加工，不需要二次调整尺寸参数。
