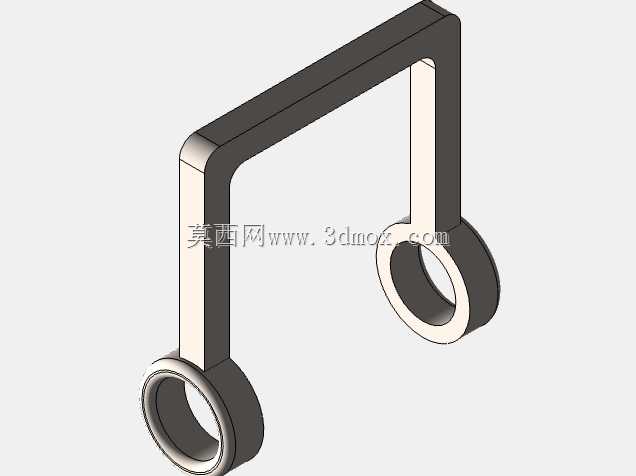

卧式手动液压起重千斤顶三维结构

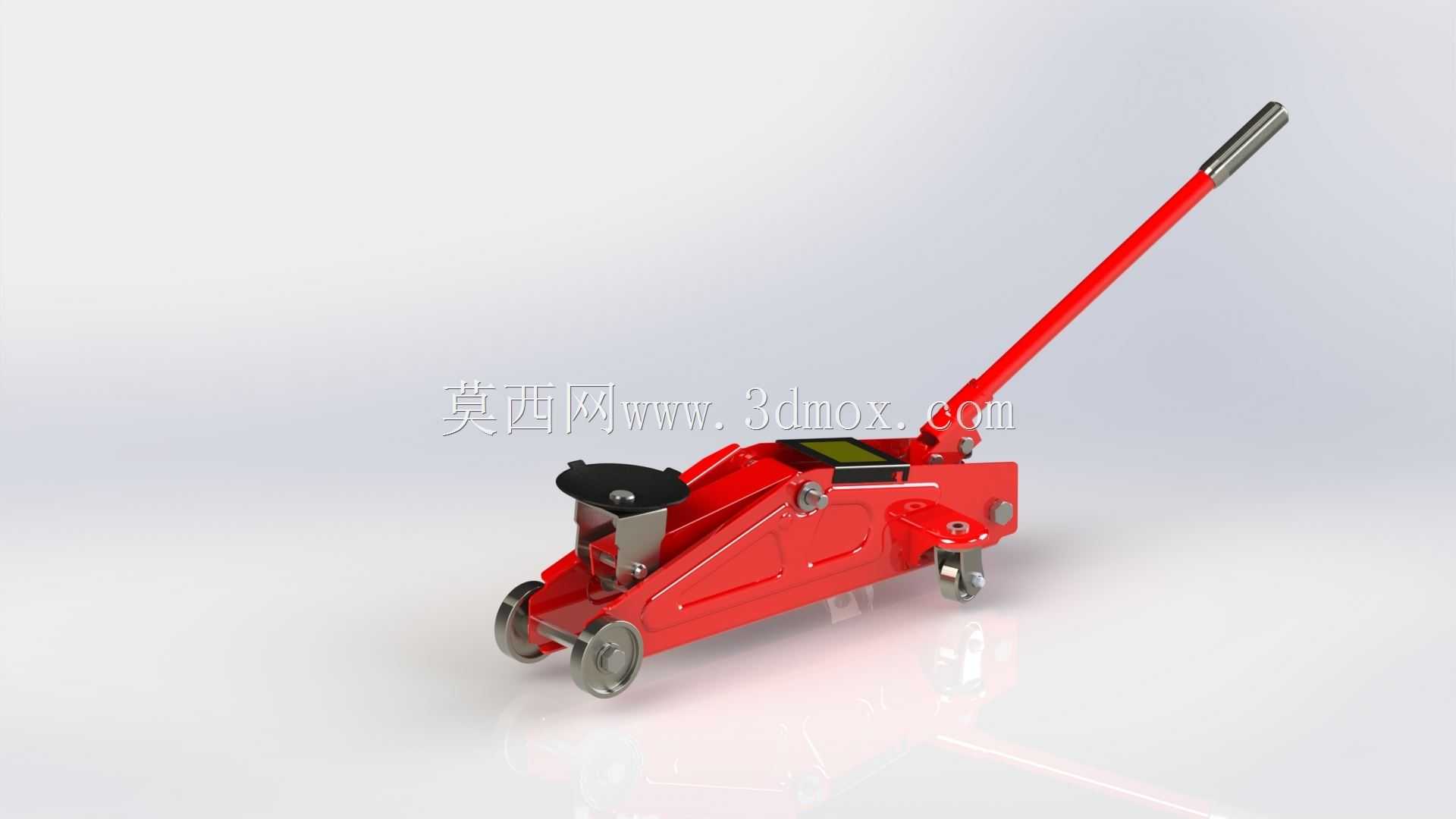

　　这款卧式手动液压举升设备，是汽修维保、小型设备拆装场景里的常用工装，日常在乘用车换胎、底盘检修、小型机台移位作业里出镜率极高。区别于立式千斤顶的垂直占用空间，卧式结构的低趴机身可以直接探入离地间隙120mm以上的车辆底盘下方，不需要额外垫高作业面，在地面平整度一般的路边维保、地下车库作业场景里适配性更强。从结构设计逻辑来看，整个设备的受力框架采用一体式冲压焊接的箱型梁结构，主承载臂的铰接点位置经过受力校核，在额定举升行程内，臂体的形变余量控制在0.3mm以内，避免举升过程中出现侧倾偏移。

　　前端的支撑鞍座做了带防滑齿的橡胶垫嵌装设计，接触车辆底盘支撑点的时候可以增大摩擦力，同时避免金属硬接触刮伤底盘防腐层，鞍座的高度调节余量有15mm，适配不同厚度的底盘加强筋位置。操作端的长压杆采用杠杆比优化设计，手动压动的作用力经过液压系统放大后，举升端的输出力可以满足3吨以内的重物举升需求，压杆的握持端做了防滑胶套，冬季低温环境下操作也不会出现打滑脱手的问题。机身底部的四个行走轮，两个前轮采用定向钢制滚轮，两个后轮采用万向带刹车结构，设备空载的时候可以轻松推移到作业位置，举升前踩下后轮刹车就可以固定机身位置，避免举升过程中机身移位。

　　液压系统的溢流阀做了内置式设计，当举升重量超过额定载荷的时候，溢流阀会自动开启泄压，避免超负载使用导致的结构损坏或者液压密封件失效，泄压旋钮布置在机身侧面的易操作位置，举升完成后缓慢旋动旋钮就可以控制下降速度，不会出现骤降的问题。从安装边界尺寸来看，设备完全收拢状态下的总长度在650mm左右，机身最大宽度180mm，最低举升高度135mm，最大举升高度460mm，常规家用轿车、SUV的底盘离地间隙都可以适配，收纳的时候可以直接放在汽修工具车的下层储物格，或者车辆后备箱的备胎槽旁，不会占用过多储物空间。

　　在建模细节上，所有铰接位置的销轴、卡簧、密封件都做了1:1的结构还原，液压油缸的缸筒、活塞、油封位置的配合间隙都按照实际装配公差做了预留，做运动仿真的时候可以完整模拟压杆压动、臂体举升、缓慢泄压下降的全流程动作，不会出现结构干涉的问题。对于刚接触液压工具结构设计的从业者来说，这个模型可以直观理解卧式液压千斤顶的力传递路径、液压回路的布置逻辑、行走支撑结构的受力分配方式，在做同类小型举升工装的改型设计时，可以直接参考其铰接点位置、杠杆比参数、机身截面尺寸的设计思路，减少前期方案校核的重复工作量。实际作业使用的时候，需要注意支撑面必须是硬化平整地面，松软地面要垫上厚钢板增大受力面积，举升前确认支撑鞍座完全对准车辆底盘的指定支撑点，严禁在没有安全凳支撑的情况下钻入车底作业，这些使用边界在结构设计时也通过标识位置做了预留，机身侧面的平面区域可以粘贴载荷标识、操作注意事项的标签，不会和结构件产生干涉。
