六瓣手轮式液流空气接头结构设计

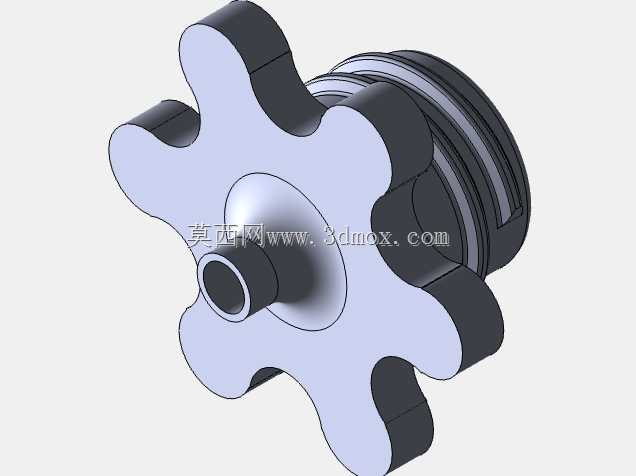

　　在气动与低压流体输送管路系统中，接头作为管路末端与执行元件、气源端的核心连接部件，其操作便捷性、连接可靠性直接影响整套管路的运维效率与密封表现。这款六瓣手轮式液流空气接头，针对现场频繁拆装、手动操作无需额外工具的工况做了定向结构优化，区别于常规需要扳手拧紧的外螺纹接头，其手轮结构的设计完全围绕徒手操作的人机工程逻辑展开。从结构布局来看，接头整体分为手轮操作段、主体密封段、管路插接段三个核心部分，手轮部分采用六瓣对称外凸结构，每个瓣体的边缘做了圆弧过渡处理，避免操作时棱角划伤操作人员手掌，六瓣的瓣数选择经过实际操作验证：瓣数过少会导致单瓣受力面过大，徒手拧动时力矩传递不足，低温或戴劳保手套操作时容易打滑；瓣数过多则会导致单个瓣体的厚度不足，长期受拧紧力矩作用容易出现应力断裂，六瓣的布局刚好在操作力矩与结构强度之间取得平衡，不管是正手拧紧还是反手松动，手掌任意角度接触手轮都能找到受力支撑点。主体密封段采用多层阶梯式圆柱结构，不同直径的台阶面分别用于安装O型密封圈、限位挡圈，安装时台阶端面会与对接基座的端面形成硬限位，避免拧紧过度导致密封圈压缩量过大出现永久变形，也能防止接头拧入深度不足导致密封失效。管路插接段的中心通孔做了渐变孔径设计，入口端做了15度倒角导向，方便软管插入，内部的环形卡槽用于安装卡簧，当软管插入到位后卡簧会卡住软管外壁的衬套，在管路带压状态下不会出现软管脱开的问题。

　　从安装边界来看，手轮的最大外圆直径比主体密封段的最大直径大出40%左右，安装时不需要在接头周围预留扳手操作空间，只需要预留出手指握持手轮的操作空间即可，在密集排布的阀岛、气动控制柜内部，这种小操作空间需求的接头优势非常明显，能有效压缩管路排布的整体空间，提升设备内部的空间利用率。在实际应用场景中，这类接头多用于气动夹具的气路连接、小型液压试验台的低压液路连接、车间压缩空气终端的快速接驳，日常运维时不需要携带扳手等工具，操作人员徒手就能完成接头的拆装更换，大幅缩短管路维护的停机时间。

　　设计过程中针对手轮部分的受力做了模拟验证，当施加正常徒手拧紧的最大力矩时，瓣体根部的最大应力远低于常用工程塑料的许用应力，即使在反复拆装1000次以上的疲劳测试中，瓣体也不会出现开裂变形的问题；密封段的密封圈沟槽尺寸严格按照气动密封的标准设计，压缩率控制在18%-22%之间，在0.8MPa的常规压缩空气工作压力下，泄漏率远低于行业标准要求，同时在1MPa的低压液压油工况下也能保持可靠密封，不会出现渗漏问题。接头的插接段与软管的配合尺寸做了公差优化，软管插入时的阻力控制在合适范围，既不会因为阻力过大导致插接困难，也不会因为间隙过大导致密封失效，配合卡簧的锁紧力，在管路出现小幅拉扯时也能保持连接可靠。

　　区别于市面上常见的滚花式手轮接头，六瓣式的结构在沾有少量油污、切削液的工况下依然能保持足够的摩擦力，不会因为手轮表面湿滑出现拧不动的情况，每个瓣体之间的凹槽刚好能容纳手指的指腹，即使戴薄型劳保手套操作也能稳定施加拧紧力矩。在三维建模过程中，所有的圆角、倒角、沟槽尺寸都按照实际加工工艺做了同步优化，手轮与主体部分的连接位置做了R3的过渡圆角，避免注塑或机加工时出现应力集中，密封段的外螺纹收尾位置做了退刀槽设计，不管是采用机加工还是注塑成型工艺，都能顺利完成加工，不需要额外的后处理工序。
