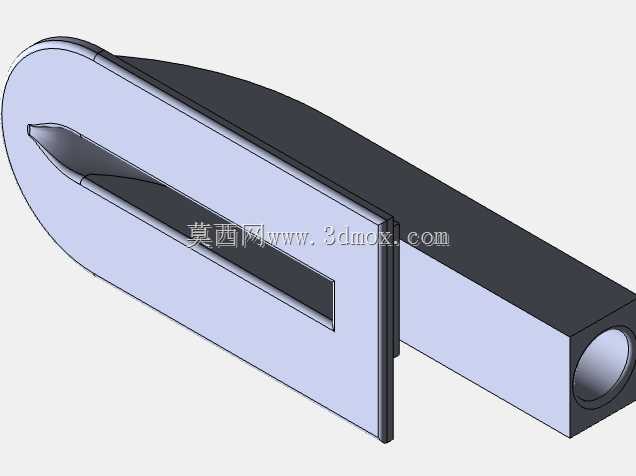

皮划艇操控方向盘出线结构设计

　　该结构针对皮划艇操控系统的走线需求设计，核心解决水上运动场景下操控线缆的规整排布与防护问题。皮划艇作为水上竞速、休闲运动的常用载具，其方向盘操控系统的线缆如果裸露在外，不仅会在划行过程中被水流冲击、被桨叶剐蹭，还容易在长期日晒、水体浸泡下出现老化破损，直接影响转向操控的可靠性，甚至带来水上安全隐患。这款出线结构采用一体化的流线型壳体设计，整体轮廓贴合皮划艇座舱前部的安装曲面，安装后不会突出艇体表面形成额外的水流阻力，适配竞速类皮划艇对水阻控制的严苛要求。

　　从结构细节来看，壳体采用半包覆式的走线槽设计，线缆从方向盘转轴位置引出后，可完全嵌入槽体内，槽体边缘做了圆角过渡处理，避免长期摩擦对线束外绝缘层造成磨损，出线端的圆形通孔做了扩口倒角，适配不同线径的操控线缆穿过，同时预留了密封胶圈的安装位，可在装配后填充密封胶，阻挡舱内溅水进入走线槽内部，降低线缆接触水汽发生腐蚀的概率。设计过程中优先考虑了安装边界的适配性，整体结构的安装基面做了微弧处理，能够直接贴合多数硬壳皮划艇座舱前部的玻璃钢或滚塑壳体曲面，不需要对原有艇体做额外的切削打磨，安装时只需在基面涂抹结构胶，配合两侧的固定耳位用自攻螺丝锁紧即可，装配门槛低，也方便后期维护时的拆卸更换。

　　结构的受力部分做了局部加厚处理，对应方向盘转轴的连接位置厚度比壳体其他区域厚3mm，能够承受转向操作时传递的径向力，避免长期使用后出现壳体开裂、固定位松动的问题。走线槽的内部宽度预留了足够的冗余空间，除了转向操控的钢索或信号线之外，还可以容纳加装的电子罗盘、速度传感器等附加设备的走线，满足休闲玩家改装配件的走线需求。壳体外侧的流线型轮廓顺着艇体的前进方向延伸，前端做了收尖处理，能够引导溅起的水流顺着壳体表面向两侧分流，不会在结构位置形成积水或者紊流，减少划行时的额外阻力。在实际使用场景中，该结构能够将原本散乱分布在方向盘下方的各类线缆完全规整收纳，避免线缆缠绕到操控者的腿部或者随身装备，也能防止划行过程中杂物勾挂线缆造成操控失灵。

　　针对水上使用的特殊环境，结构的所有棱角位置都做了R2以上的圆角处理，没有尖锐的凸起，避免操控者在剧烈动作时磕碰受伤。出线端的位置朝向艇体侧下方，线缆引出后可顺着艇体内壁的走线卡扣延伸至尾部的舵机位置，走线路径最短，也能减少线缆的弯折角度，延长线缆的使用寿命。设计时也考虑了不同型号皮划艇的适配性，整体结构的安装孔位采用长圆孔设计，允许在安装时根据不同艇体的曲面弧度做±5mm的位置调整，降低安装对位的难度，不需要制作专用的定位工装，普通用户按照安装说明即可完成装配。
