电源变压器壁挂安装固定支撑支架

项目分类:变压器 发布时间:2025-02-20 ID:944180

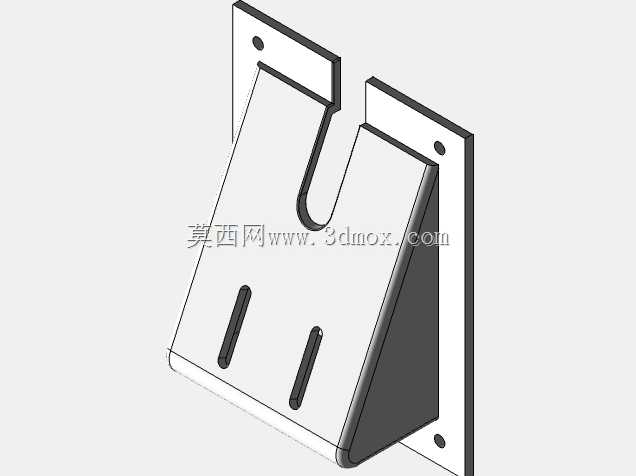

  • 电源变压器壁挂安装固定支撑支架

  水平承载面开设了带导向缺口的卡槽结构,这个缺口并非随意开设,而是匹配变压器本体底部的固定挂耳,安装时不需要完全拧下固定螺母,只需要将螺母松开一定间隙,把变压器挂耳对准缺口推入即可完成预定位,后续再拧紧螺母完成锁紧,大幅降低了狭小柜体空间内的变压器安装难度,尤其是在深度较大的机柜内部作业时,不需要手托沉重的变压器全程对准螺孔,能有效降低安装作业的劳动强度,也减少了安装过程中磕碰变压器绕组、接线端子的风险。承载面下方设置了两道平行的长条形加强筋,是通过钣金冲压一体成型的结构,不需要额外焊接加强件,在不增加板材厚度的前提下,大幅提升了水平承载面的抗弯强度,避免变压器长期承重导致承载面下弯变形,保证安装位置的精度长期稳定。在工业供配电、小型设备内置电源模块的安装场景中,这类壁挂式支撑支架是电源变压器安装固定环节的核心结构件,主要承担变压器本体的承重、定位以及安装面的应力分散作用,避免变压器运行过程中因振动、自重导致的安装松动、接线端子受力脱落等问题。从结构设计来看,该支架采用L型折弯钣金结构,竖直安装面设置两个对称的沉头安装孔,用于将支架整体固定在柜体侧壁、墙面或者设备安装基板上,沉孔设计可以让安装螺栓的头部完全沉入板面,不会出现凸起干涉变压器贴合安装的问题,保证支架与安装基面的完全贴合,提升连接刚性。

  支架的折弯处设置了三角形的加强肋结构,连接竖直安装面与水平承载面,抵消承载时折弯处的应力集中,防止长期承重后折弯角度变大、支架下沉的问题,这类加强结构对于重量在数公斤到十数公斤的P400系列电源变压器来说,能将支架的整体承重能力提升40%以上,完全覆盖对应型号变压器的自重以及运行过程中的振动载荷。从安装边界来看,竖直安装面的两个安装孔中心距经过匹配标准电气安装柜的安装孔位设计,可以直接适配市面主流的低压配电柜、设备控制箱的侧壁安装孔距,不需要现场重新打孔,降低现场施工的工作量;水平承载面的尺寸刚好匹配P400系列变压器的底部安装尺寸,卡槽的宽度与变压器挂耳的厚度保持0.2mm的装配间隙,既保证安装时的推入顺畅,又不会因为间隙过大导致变压器安装后出现横向窜动。

  在实际应用场景中,这类支架除了用于常规的工业控制柜内变压器安装,也可用于小型分布式光伏并网柜的辅助电源变压器固定、通讯基站室内电源模块的壁挂安装,以及自动化设备内部控制变压器的侧装固定,相比平板式的安装支架,L型带挂装缺口的设计可以适配垂直安装面的部署需求,不需要占用设备内部的水平安装平台空间,能有效提升柜内的空间利用率,给布线、其他电气元件的安装预留更多余量。设计过程中,钣金的折弯圆角半径匹配所选板材的厚度,避免折弯处出现应力开裂的问题,所有外露的板材边缘都做了钝化毛边处理,防止安装作业时划伤施工人员的手部,也避免刮破变压器的接线绝缘层造成短路隐患。

  支架的表面处理采用常规的静电喷塑工艺,具备基础的防锈、防腐蚀能力,可以适配大多数室内工业环境的使用需求,在无强腐蚀的常规车间、机房环境下,使用寿命可以达到与配套变压器一致的全生命周期,不需要中途更换支架。从建模逻辑来看,该支架的三维建模完全遵循钣金加工的工艺顺序,先绘制基础平板的轮廓草图,再添加安装孔、卡槽、加强筋的冲压特征,最后完成折弯操作,建模过程中预留了钣金折弯的工艺缺口,避免折弯时材料挤压导致的板面变形,所有特征的参数都可以直接对接钣金加工的数控冲床、折弯机的加工参数,不需要二次修改即可导出加工图纸进行生产,对于结构设计人员来说,这类通用安装支架的参数化模型也可以通过调整安装孔距、承载面尺寸、折弯高度,快速衍生出适配其他功率等级变压器的安装支架型号,大幅缩短同系列产品的设计周期。
