90度壁挂式PEX管路直角连接接头

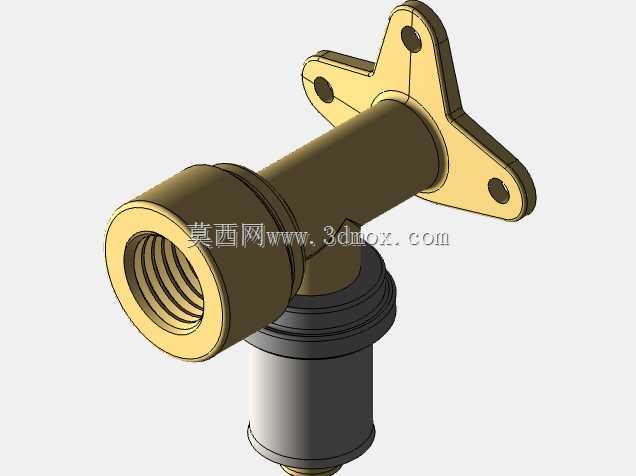

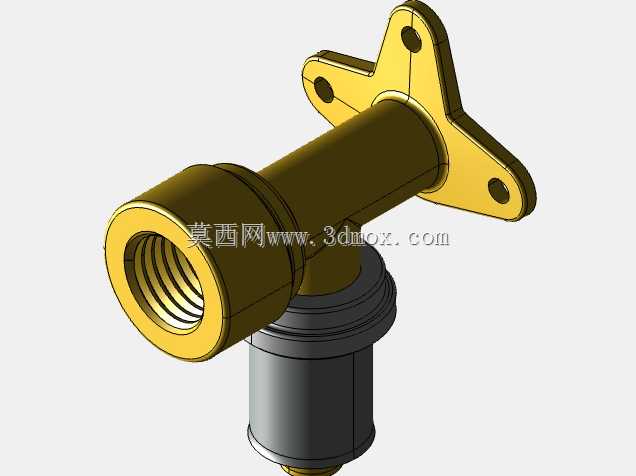

　　这款直角管路接头主要应用于民用建筑冷热水管路系统、采暖管路布设场景中，作为PEX管路与带外螺纹管路端口的转向连接件使用，尤其适合墙面内预埋管路与外接用水终端的衔接工位，能够在有限的墙面安装空间内完成管路90度转向，避免管路过度弯折造成的通径缩减、水流阻力增大问题。从结构设计来看，接头整体采用L型流道布局，一端为标准G1/2内螺纹接口，内壁加工有连续等距的管螺纹，螺纹牙型角度、螺距均符合通用管路连接标准，能够与同规格外螺纹管件、阀门、出水终端实现紧密配合，连接时配合生料带或密封胶即可达到额定管路压力下的密封要求，不会出现渗漏问题。

　　另一端为PEX管卡压连接端，外壁设计有多道环形密封卡槽，安装时将PEX管材插入该端后，使用专用卡压工具将配套铜套挤压变形，使管材内壁与接头卡槽紧密咬合，同时挤压内部密封圈实现径向密封，这种连接方式安装效率高，连接可靠性强，长期使用不会因管路热胀冷缩出现松脱渗漏。接头中部集成了三角形壁挂安装翼板，翼板上均匀分布三个安装孔，三个孔位呈等边三角形布局，相比两孔安装结构拥有更好的抗扭转性能，安装时可通过膨胀螺丝将接头直接固定在墙面预埋基座或墙体表面，能够承受管路自重以及通水时的水锤冲击，避免接头长期受力导致连接部位变形渗漏。

　　设计过程中充分考虑了安装边界限制，整体流道采用等径设计，通径与16mmPEX管内径保持一致，不会出现通径突变造成的水流噪音、压损增大问题；安装翼板与两端接口的相对位置经过优化，当翼板贴合墙面固定时，内螺纹接口的中心轴线与墙面保持平行，PEX连接端的中心轴线垂直指向墙内预埋管路方向，安装后外接管路不会与墙面产生干涉，预留的扳手操作空间足够完成螺纹端的拧紧作业，无需额外加工墙面避让槽。接头主体采用黄铜材质加工成型，表面做了钝化防腐蚀处理，能够耐受冷热水、常规采暖介质的长期腐蚀，机械强度足以承受1.6MPa的额定工作压力，完全满足民用建筑给排水、采暖系统的压力等级要求。

　　翼板与接头主体采用一体化加工成型，没有焊接拼接缝隙，避免了长期使用过程中焊接部位腐蚀开裂的风险，三个安装孔的位置精度控制在±0.1mm以内，能够匹配标准墙面安装座的孔位，现场安装时无需额外扩孔调整。在实际布设管路时，这类带固定翼板的直角接头能够大幅降低管路安装的施工难度，无需额外制作管路固定支架，直接通过翼板即可完成接头的定位固定，尤其适合卫生间、厨房等墙面内预埋管路的出水点位布设，能够保证出水终端的安装位置平整牢固，不会出现后期使用过程中接头晃动、端口歪斜的问题。流道转角处采用圆弧过渡设计，而非直角硬转折，能够有效降低水流转向时的局部阻力，减少输水过程中的压力损失，同时避免水流长期直角冲刷内壁造成的局部气蚀、噪音问题。卡压连接端的密封槽深度、宽度经过匹配性验证，搭配标准PEX卡压密封圈时，压缩率处于25%-30%的最优区间，既能够保证足够的密封比压，又不会因为压缩量过大导致密封圈过早老化失效。内螺纹端的入口处加工有导向倒角，对接外螺纹管件时能够快速对中，不会出现螺纹错牙导致的密封失效问题。
