手动拔钉钳式五金夹持作业工具结构

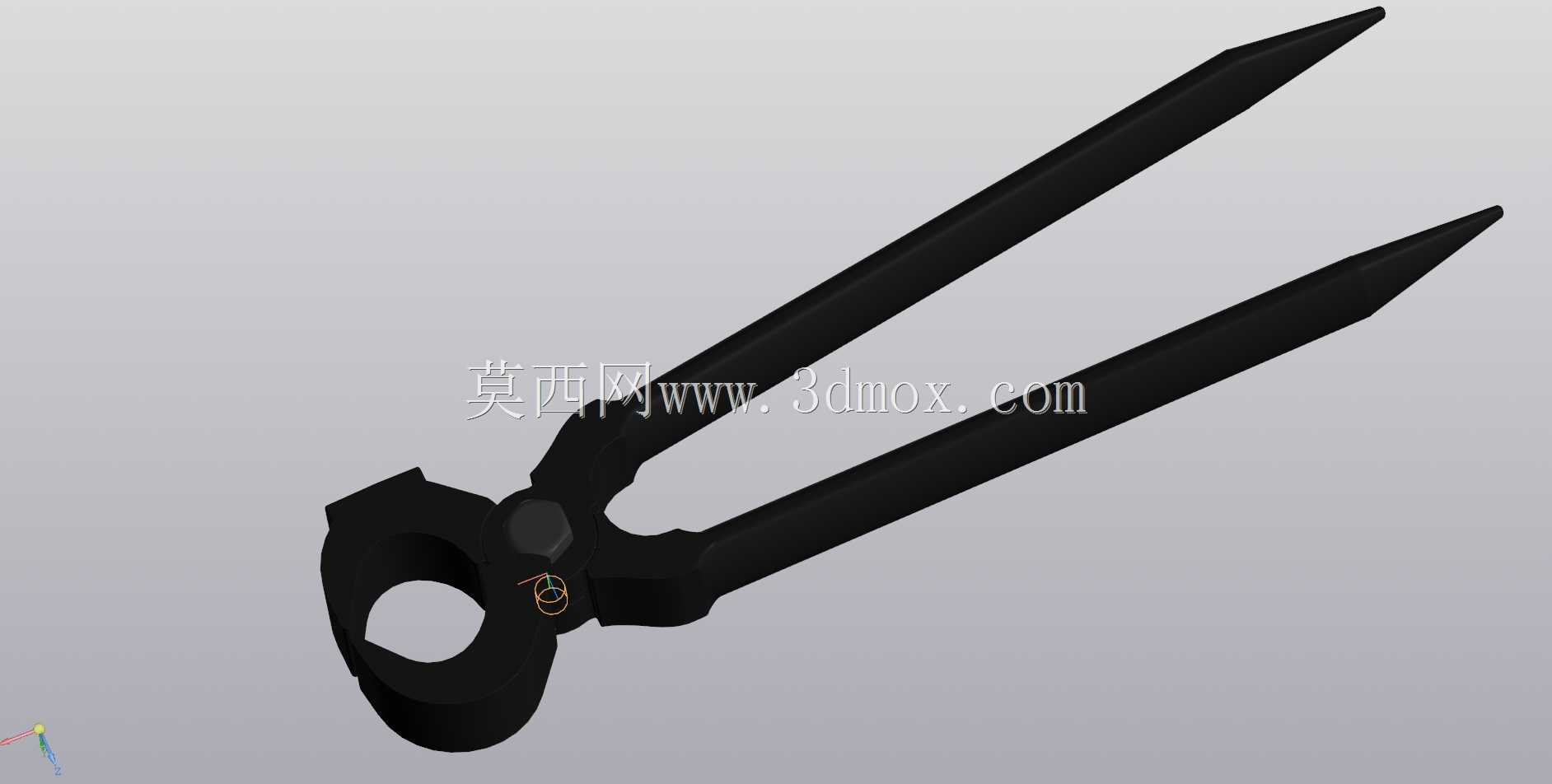

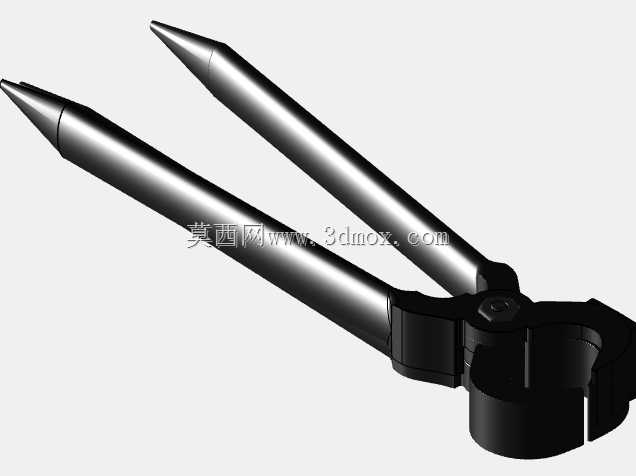

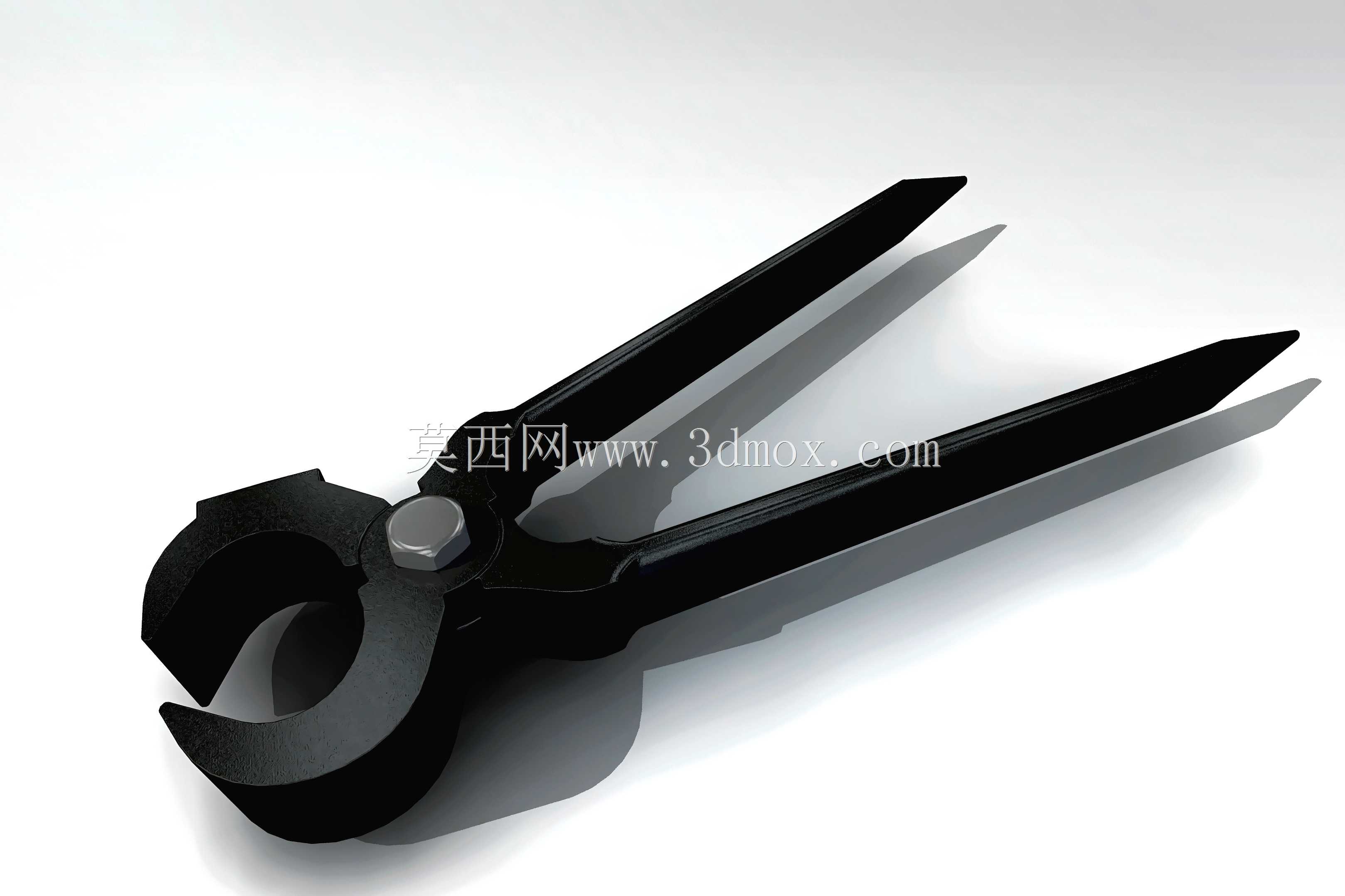

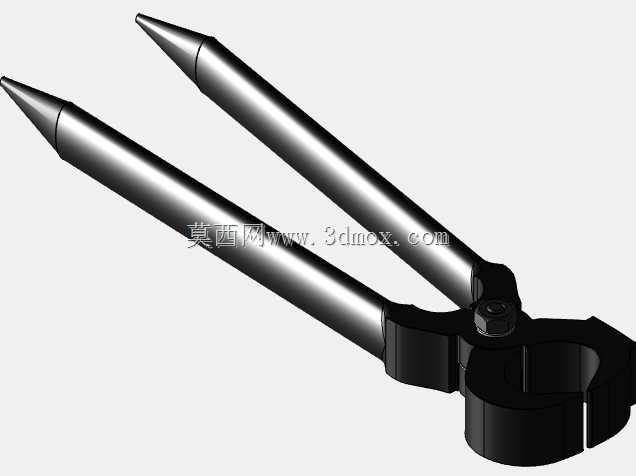

　　这款手动夹持拔取类工具的结构设计，核心围绕狭小空间内的硬质小物件拔取、薄件夹持作业需求展开，整体采用杠杆增力的经典铰接结构，钳头部分做了圆弧凹口的咬合设计，咬合面预留了细微的防滑齿纹，在夹持圆形钉类、薄型硬质片件时，能够避免施力过程中工件滑脱，同时不会过度挤压工件造成被夹持件的形变损伤。钳身的两个长臂采用等长对称设计，铰接点位置做了偏心优化，当人手握持钳尾施加握力时，钳头的咬合力可以通过杠杆比放大3-4倍，无需额外施加过大的手部力量，就能完成嵌装在木质、软金属基材内的钉类物件拔取作业。

　　从实际应用场景来看，这类工具常出现在木工作业的现场返修环节、皮具手工制作的精细加工工位、设备维保的小零件拆卸场景中，比如木质包装箱拆解时拔除残留的圆钉、皮具加工时拔除临时固定的小钉、电气设备维保中夹持拔除细小的定位销，相比普通的尖嘴钳、老虎钳，它的钳头咬合口更窄，能够深入到缝隙更小的作业位置，长臂的设计也让操作人员在手部无法完全伸入的狭窄空间内，依然可以通过钳尾的开合控制钳头的咬合动作。

　　设计过程中，钳头与钳臂的过渡区域做了圆弧加厚处理，避免长期高负荷施力时在应力集中位置出现断裂，整体采用碳素钢整体铸造后淬火处理，表面做发黑防锈处理，能够适应车间、户外作业等多场景的使用需求，不会因为短期的潮湿环境出现表面锈蚀影响操作手感。铰接位置采用内六角圆柱销轴配合防松铆接结构，长期使用后不会出现销轴松脱、钳头错位的问题，钳尾的握持区域没有额外包覆塑胶套，而是做了圆弧倒边处理，避免握持时硌手，同时也能适应有油污的作业环境，不会因为塑胶老化出现握持打滑的问题。

　　从安装边界与外形尺寸来看，这款工具整体长度控制在200mm左右，钳头闭合时的最大厚度不超过18mm，能够伸入宽度20mm以上的缝隙内完成作业，钳头最大开口距离为25mm，可以夹持直径最大12mm的圆形工件，铰接点的转动间隙控制在0.1mm以内，咬合时上下钳口的错位量不超过0.05mm，保证夹持细小工件时不会出现偏斜。在建模过程中，所有的转动配合面都预留了0.02mm的装配间隙，满足实际加工后的装配需求，钳身的所有棱边都做了R0.5的倒圆角处理，避免加工和使用过程中出现锐边割手的问题。钳头的咬合齿深度控制在0.3mm，既能够保证足够的防滑咬合力，又不会因为齿纹过深在被夹持工件表面留下过深的压痕，适合对表面质量有一定要求的精细作业场景。

　　在结构强度校核层面，针对钳臂的受力弯曲工况，按照人手最大握持力150N计算，钳臂最大应力位置的安全系数达到3.2以上，满足手动工具的长期使用强度要求，铰接销轴的剪切强度安全系数达到4以上，即使在最大咬合力工况下也不会出现销轴剪切断裂的问题。整体结构没有多余的复杂零件，全部由两个钳臂、一个铰接销轴组成，加工工艺简单，适合批量铸造生产，后期维护也十分便捷，仅需在铰接位置定期滴注少量润滑油，就可以保证长期开合顺畅，不会出现卡滞问题。
