铰接式耦合连接挂钩结构设计

　　这类耦合铰接挂钩结构，在工业传动链路、重载机械连接场景中应用十分广泛，常见于需要实现小角度摆动补偿的动力传递、构件连接工位，比如输送线的分段铰接部位、工程机械的连杆传动端、工装夹具的活动连接节点，都能见到这类结构的实际应用。它的核心作用是在两个相对独立的构件之间建立可靠的刚性连接，同时允许连接部位存在一定范围的角度偏转，抵消安装误差、运行过程中构件形变带来的附加应力，避免连接部位因为刚性约束出现应力集中断裂的问题。

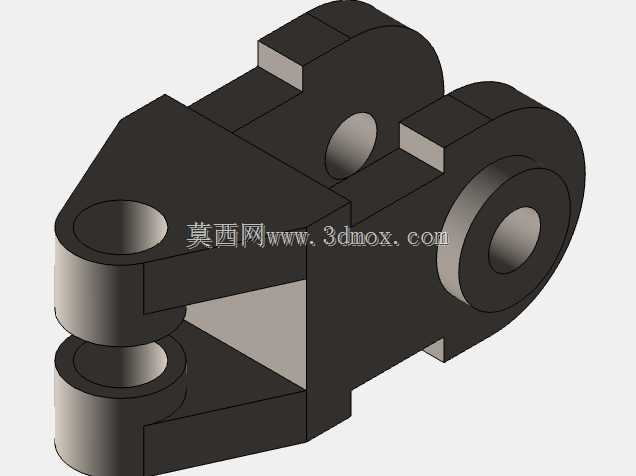

　　从功能特性上看，这个结构采用双叉耳配合单铰接头的布局，一端的双叉耳结构预留了同轴的销孔，用来穿装铰接销轴，另一端的单耳结构嵌入双叉耳的间隙中，销轴穿装完成后，两个连接端可以围绕销轴轴线实现一定角度的相对转动，转动角度范围由叉耳的开口间隙、单耳的端部倒角尺寸共同决定，常规工况下设计的偏转角度在±15°以内，足以覆盖大多数工业场景下的形变补偿需求。结构上所有的销孔都做了同轴度公差约束，装配后销轴与孔位采用间隙配合，保证转动过程无卡滞，同时孔位端面都做了沉台设计，用来安装轴用挡圈或者润滑衬套，减少长期转动带来的磨损，延长部件的使用寿命。

　　设计这类结构的时候，首先要核算连接部位的额定载荷，根据载荷大小确定叉耳的厚度、销孔的直径以及销轴的材质选型，比如重载场景下叉耳部位会选用40Cr调质处理，销轴采用表面淬火工艺提升耐磨性能，轻载场景下则可以选用普通Q235材质降低加工成本。其次要严格控制双叉耳两个销孔的同轴度，公差等级一般控制在IT7级以内，避免装配后销轴出现别劲的问题，导致转动阻力过大甚至无法转动。另外叉耳的开口宽度要比单耳的厚度大0.2-0.5mm，预留足够的装配间隙，同时避免间隙过大导致连接部位出现横向窜动。结构的主体部分采用一体化铣削成型的设计思路，减少拼接焊缝带来的应力集中问题，整体刚性更好，承受冲击载荷的能力更强。

　　从安装边界来看，这个结构的三个连接端分别预留了独立的安装孔位，其中两个同轴孔位位于双叉耳端，用来和被连接构件做铰接固定，另一端的单孔位位于结构的另一端，用来和另一组构件做固定或者铰接连接。安装时需要先确认各个孔位的中心距尺寸，保证和配套构件的安装位完全匹配，销轴穿装完成后要在端部加装防松挡圈，避免设备运行过程中销轴脱出引发安全事故。结构的整体外形没有尖锐的外凸棱角，所有棱边都做了R2-R3的倒角处理，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升结构的抗疲劳性能。在实际选型应用时，需要根据现场的实际偏转角度需求、载荷大小确认结构的尺寸参数，若应用在有腐蚀的工况下，还需要对表面做发黑或者镀锌处理，提升部件的抗腐蚀能力，延长在恶劣工况下的使用寿命。这类铰接耦合结构相比刚性法兰连接，最大的优势就是可以补偿多维度的小角度安装误差，在长距离传动链路、存在小幅振动的设备上应用，能大幅降低连接部位的故障率，减少设备运维的成本。
