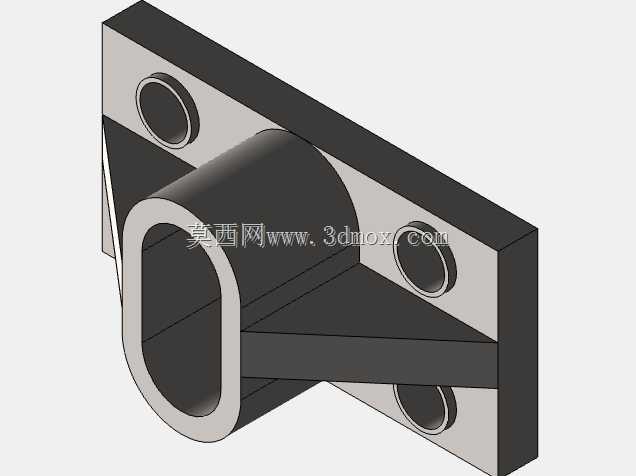

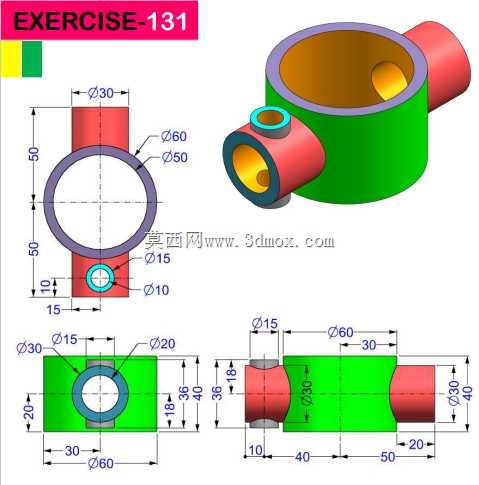

带腰形凸台斜筋的安装支座结构设计

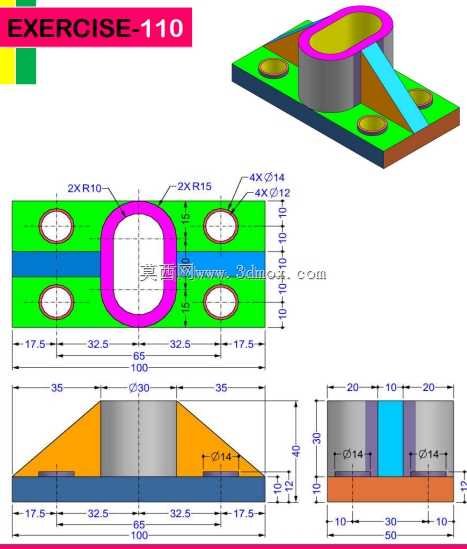

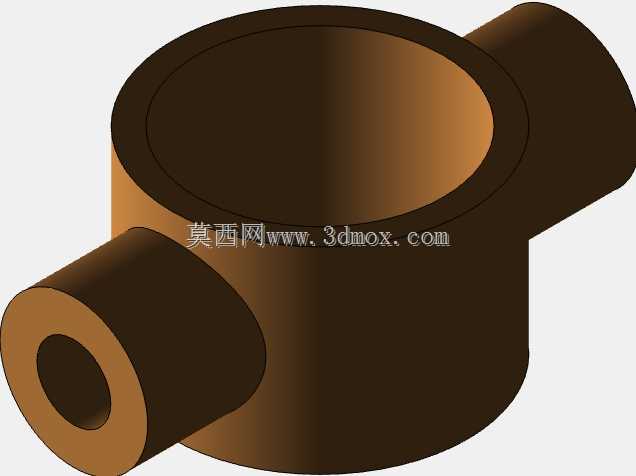

　　底板作为整个构件的安装基础，整体长宽尺寸控制在100mm×65mm范围内，厚度为12mm，足够的底板厚度可以保证安装螺栓锁紧时不会出现底板变形，同时底板上分布的四个圆形安装孔，孔中心距横向对称分布，单侧两个孔的横向间距为32.5mm，纵向孔中心距为30mm，安装孔直径为14mm，可适配M12规格的内六角螺栓或外六角螺栓进行固定，安装孔周边做了沉孔设计，能够让螺栓头部完全沉入板面以下，避免螺栓突出影响上部零件的安装贴合。在工业设备的机架搭建、工装夹具定位、小型动力单元安装场景中，这类带腰形凸台与斜向加强筋的安装支座是极为常见的支撑连接构件，主要承担上部轴类、套类零件的定位承载，同时通过底板的安装孔实现与下方机架、安装面的刚性固定，避免承载过程中出现偏移、倾覆问题。从结构设计逻辑来看，该支座整体采用底板加中部凸台加双侧斜筋的布局，没有冗余的结构设计，每一处几何特征都对应明确的功能需求。

　　中部的腰形凸台是整个支座的核心功能部位，凸台总高度为30mm，凸台外壁采用R15与R10的圆弧过渡形成腰形轮廓，内壁为直径30mm的圆形通孔，这个通孔主要用于穿装导向轴、定位销或者小型衬套，实现上部配套零件的回转或滑动导向，凸台与底板的连接位置做了圆角过渡，减少应力集中，避免长期受载时在连接根部出现裂纹。连接凸台与底板的双侧斜向加强筋，筋板厚度为10mm，从底板表面斜向延伸至凸台侧壁中部，筋板的斜边角度经过载荷校核，能够在不增加过多整体重量的前提下，大幅提升凸台的抗侧向载荷能力，当凸台受到垂直于通孔轴线方向的侧向力时，筋板可以将载荷均匀分散到底板的整个安装面上，避免凸台根部出现应力集中导致的断裂变形。

　　从实际应用的角度出发，这类支座常被用在小型自动化生产线的导向机构安装、检测设备的传感器支架固定、小型工装的定位基准座等场景，相比整块材料加工的一体式支座，这种带筋板的结构重量更轻，耗材更少，同时承载能力完全可以满足常规轻载工业场景的使用需求。在建模过程中，需要重点关注各个尺寸的公差配合，中部通孔的尺寸精度需要根据配套的轴类零件确定，一般如果是用于滑动导向，通孔的公差带可以选H7，如果只是用于穿装固定螺栓，公差可以适当放宽；底板安装孔的位置度需要严格控制，否则现场安装时会出现孔位不对中，无法顺利穿装螺栓的问题；凸台与底板、筋板与凸台及底板的连接圆角不能省略，这些圆角不仅是建模过程中的工艺特征，实际加工时无论是采用铣削加工还是3D打印成型，圆角都能减少应力集中，提升零件的整体使用寿命。

　　另外，整个零件的外形安装边界清晰，底板的四个角做了R10的圆角处理，避免安装时尖锐的边角划伤操作人员，同时也能减少零件堆放时的磕碰损伤。从受力角度分析，当上部零件对凸台施加垂直向下的载荷时，载荷会通过凸台直接传递到底板，再通过四个安装点分散到下方的安装基础上；当施加侧向载荷时，双侧的斜筋会承担主要的抗弯力矩，避免凸台出现歪斜，这种结构设计在保证整体刚度的前提下，尽可能压缩了零件的整体高度，总高度仅为42mm，适合安装空间比较紧凑的场景，不会因为支座本身高度过高占用过多的设备内部空间。在实际选型使用时，需要根据实际承载的载荷大小选择对应的加工材料，如果是用于轻载的检测场景，可以选择铝合金材质加工，整体重量轻，不易生锈；如果是用于载荷较大的工装定位场景，可以选择45号钢加工，表面做发黑处理提升防锈能力；如果是用于有腐蚀环境的场景，可以选择304不锈钢材质加工，不需要额外做表面处理即可满足防腐蚀需求。
