ApriliaSXV摩托后四分之一侧面板扫描件

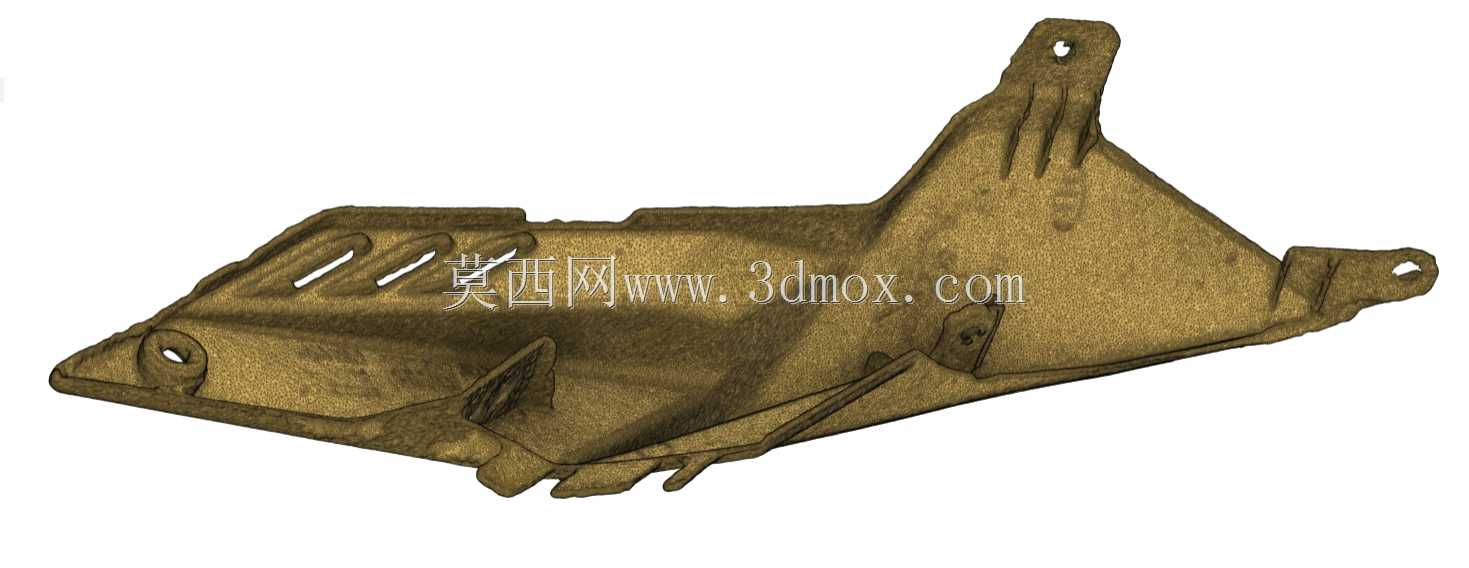

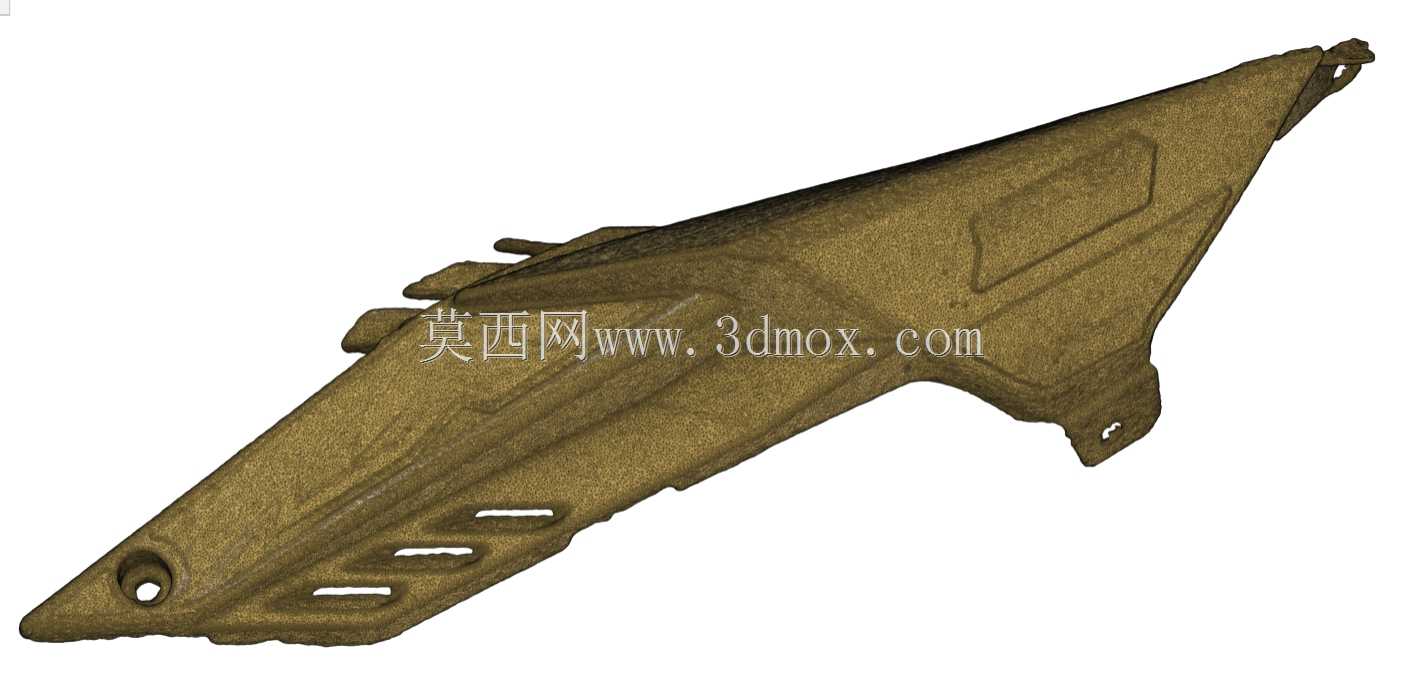

　　该扫描件还原的是Aprilia SXV车型尾部右侧的四分之一侧面板，属于越野摩托车车身覆盖件范畴，这类部件在整车结构中同时承担气流梳理、内部构件防护、外观造型统一三类核心作用，在越野骑行场景下，还需要抵御飞石冲击、泥水侵蚀，同时适配车辆高速行驶时的气流走向，避免尾部形成紊流增加骑行阻力。从扫描得到的结构来看，面板整体呈大角度楔形，前端收窄指向脚踏区域，后端向上延伸衔接尾部坐垫下沿，整体曲面顺着车架尾部的倾斜角度自然过渡，没有突兀的折角，这一设计思路完全贴合越野摩托轻量化、低风阻的设计需求，同时楔形结构在车辆发生侧滑时，能率先接触地面形成滑动缓冲，避免直接磕碰车架、油箱等核心构件。

　　面板上预留的三处长条形开槽并非装饰结构，实际是为后轮制动系统、尾部线束预留的散热与走线通道，越野工况下后轮制动频繁产生的热量可以通过开槽快速散出，避免制动热衰，同时线束可以顺着开槽内侧的隐藏走线槽排布，避免外露被飞石刮断。安装边界方面，面板前端的圆孔对应车架前部的固定螺栓位，后端的两个带孔凸耳分别对接尾部车架的上下安装点，三个安装点形成稳定的三角支撑结构，安装后与相邻的后摇臂覆盖件、坐垫侧沿的贴合间隙控制在2mm以内，不会出现骑行过程中部件晃动、异响的问题。面板表面的内凹造型区域，是为了贴合骑行者腿部后侧的倚靠姿态，站立骑行时腿部可以自然靠在该区域，不会因为面板突出硌到腿部，影响操控动作。

　　这类扫描得到的实体数据，在改装件开发、原厂配件替换、事故车修复场景中实用性极强，不同于正向建模的数模，扫描件完全还原了原厂部件的实际曲面公差，包括生产过程中产生的细微形变、安装位的实际偏移量，开模生产时不需要反复调整安装位的匹配度，能大幅缩短配件开发的周期。针对越野场景的使用需求，该面板的安装点都做了局部加厚处理，扫描数据中可以看到安装孔周围的壁厚比面板主体厚1.5mm，避免频繁震动导致安装孔开裂，同时面板边缘做了向内的卷边结构，既可以提升整体结构强度，也能避免锋利的边缘划伤骑行者。

　　在逆向设计过程中，可以基于该扫描数据做轻量化优化，在不改变安装边界、外部造型的前提下，对非受力区域做壁厚减薄、镂空处理，进一步降低部件重量，适配竞技类越野摩托的减重需求，也可以基于该数据开发碳纤维材质的替换件，在提升强度的同时进一步降低簧下质量，提升车辆操控灵活性。需要注意的是，该面板的曲面属于多曲率连续过渡，没有规则的几何特征，正向建模很难完全还原原厂的贴合度，扫描数据保留了所有曲面的曲率变化，不管是做配件复刻还是外观改装，都能保证与周边部件的完美匹配，不会出现缝隙不均、安装错位的问题。
