汽车转向操纵机构带转向轴总成结构

项目分类:汽车 发布时间:2025-02-20 ID:943497
  • 汽车转向操纵机构带转向轴总成结构
  • 汽车转向操纵机构带转向轴总成结构
  • 汽车转向操纵机构带转向轴总成结构
  • 汽车转向操纵机构带转向轴总成结构

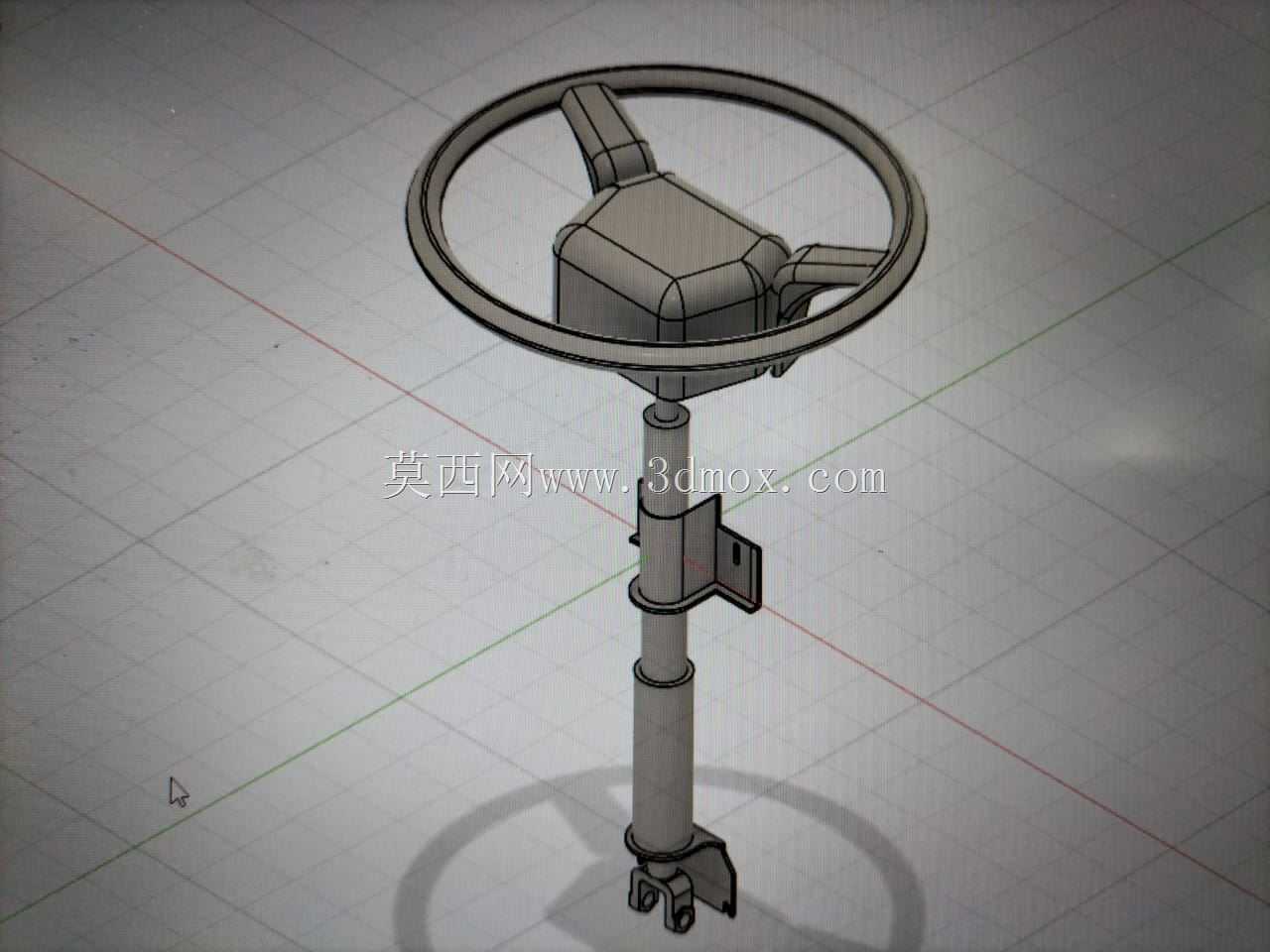

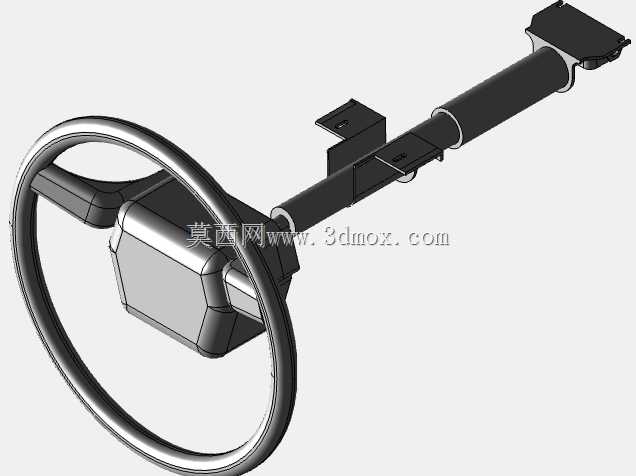

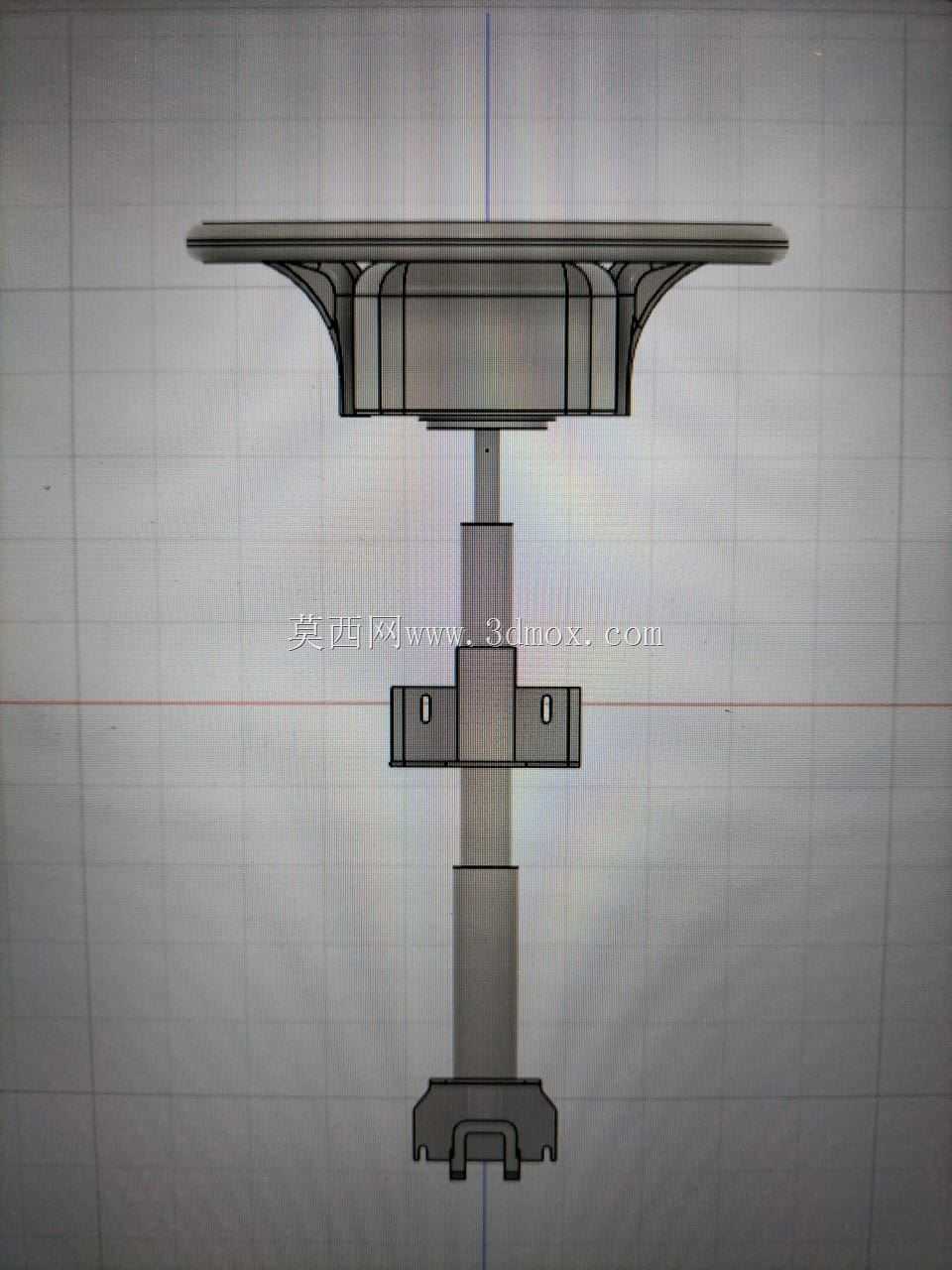

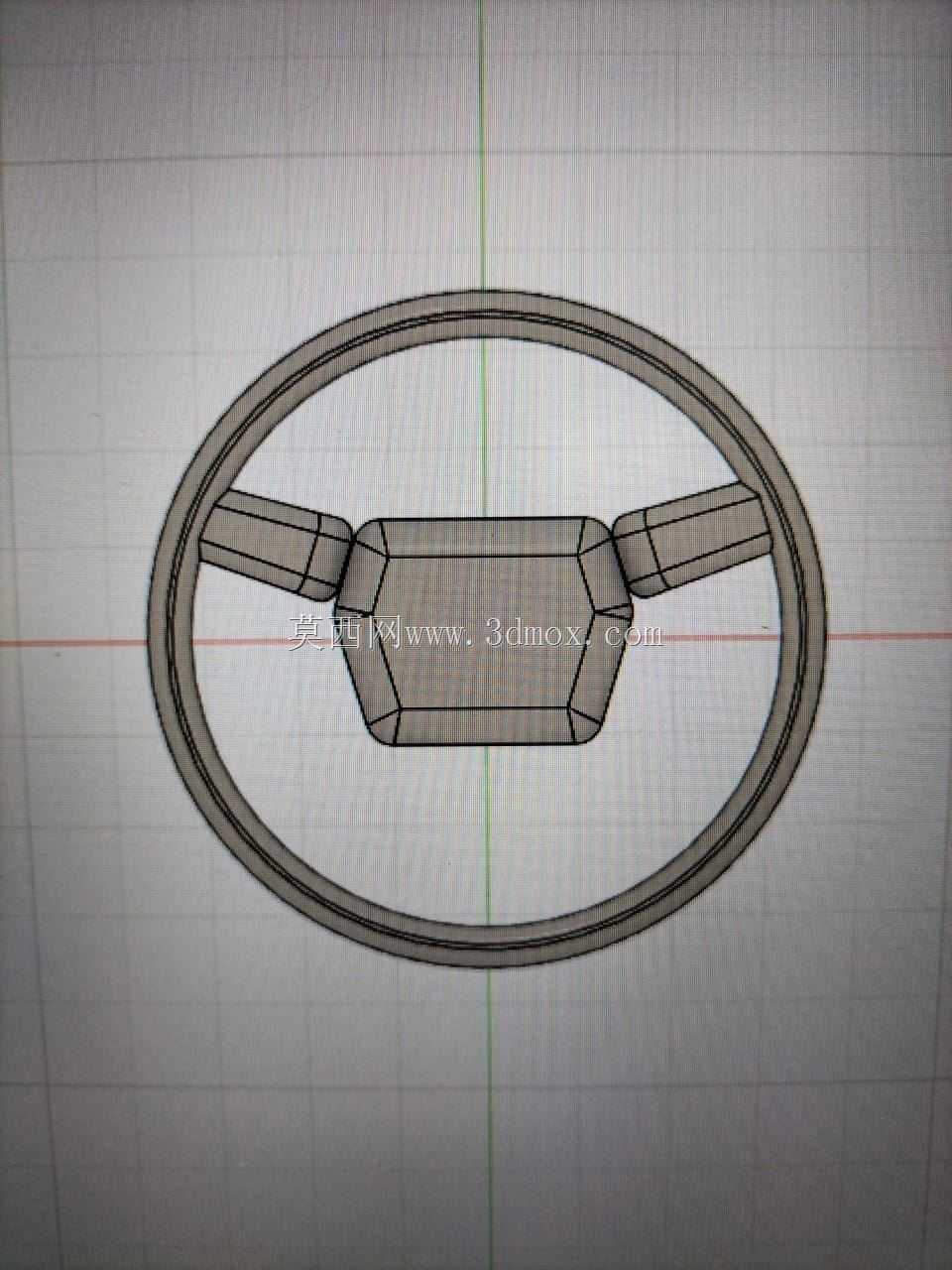

  这套转向操纵结构的设计,首先要匹配整车总布置给出的人机硬点,转向盘的轮缘倾角、中心到座椅R点的距离,都要贴合不同身高驾乘人员的操作习惯,保证长时间握持转向时手臂处于自然放松的姿态,避免驾驶疲劳。转向盘本体采用环形轮缘加三辐支撑的结构,中部的安装基座预留了安全组件、多功能按键的装配空间,辐条的造型做了圆弧过渡,既保证结构强度,也避免棱角在碰撞时对驾乘人员造成额外伤害。转向柱部分采用分段式轴体设计,上段与转向盘花键连接,中段设置了安装固定支架,支架上的安装孔位对应车身前围板的安装点,孔位公差控制在±0.1mm范围内,保证装配后转向柱无松旷量。

  轴体与支架之间设置了衬套安装位,可匹配尼龙或者铜质衬套,降低转向操作时的转动阻力,同时吸收路面传递上来的小幅振动,避免转向盘出现麻手的情况。转向柱下段设置了万向连接结构,可补偿车身装配时的角度偏差,同时在发生正面碰撞时,转向柱可按照设计的溃缩行程发生轴向变形,吸收碰撞能量,避免转向机构直接冲击驾乘人员。在实际装车场景中,这套结构需要和转向器、转向拉杆等部件形成完整的转向传动链路,转向盘的转动通过转向轴传递给下方的转向器,将圆周运动转化为转向拉杆的直线往复运动,带动车轮偏转实现车辆转向。

  设计过程中需要校核转向全行程内的运动干涉,转向盘从左极限到右极限的转动圈数匹配整车转向比设定,轴体转动时和周边的线束、仪表台骨架、制动踏板机构之间预留至少10mm的安全间隙,避免极限转向时出现部件磕碰。安装边界方面,转向柱固定支架的安装面需要和车身安装面完全贴合,螺栓采用防松设计,紧固力矩按照整车标准设定,避免长期使用后出现固定点松动导致的转向虚位。转向盘的外径尺寸参考主流乘用车设定,轮缘的截面直径适配手掌握持弧度,表面可包覆防滑材质提升操作摩擦力。

  整个结构的受力路径经过多轮迭代优化,转向时施加在轮缘上的力矩可均匀通过辐条传递到中心花键轴,不会出现局部应力集中导致的部件断裂,在颠簸路面行驶时,轴体的支撑结构可承受径向的交变载荷,长期使用不会出现轴体弯曲变形。针对不同车型的配置差异,中部基座预留了不同功能模块的安装接口,可适配基础款的喇叭接触结构,也可拓展多功能按键、安全气囊等组件的安装位,不需要对主体结构做大幅修改即可适配不同配置车型的需求。转向轴的连接花键采用标准模数设计,和下游转向器的输入轴花键参数完全匹配,装配时的插入深度有明确的限位结构,避免花键啮合长度不足导致的传动失效。
