带油压通道的液压释放耦合接头结构

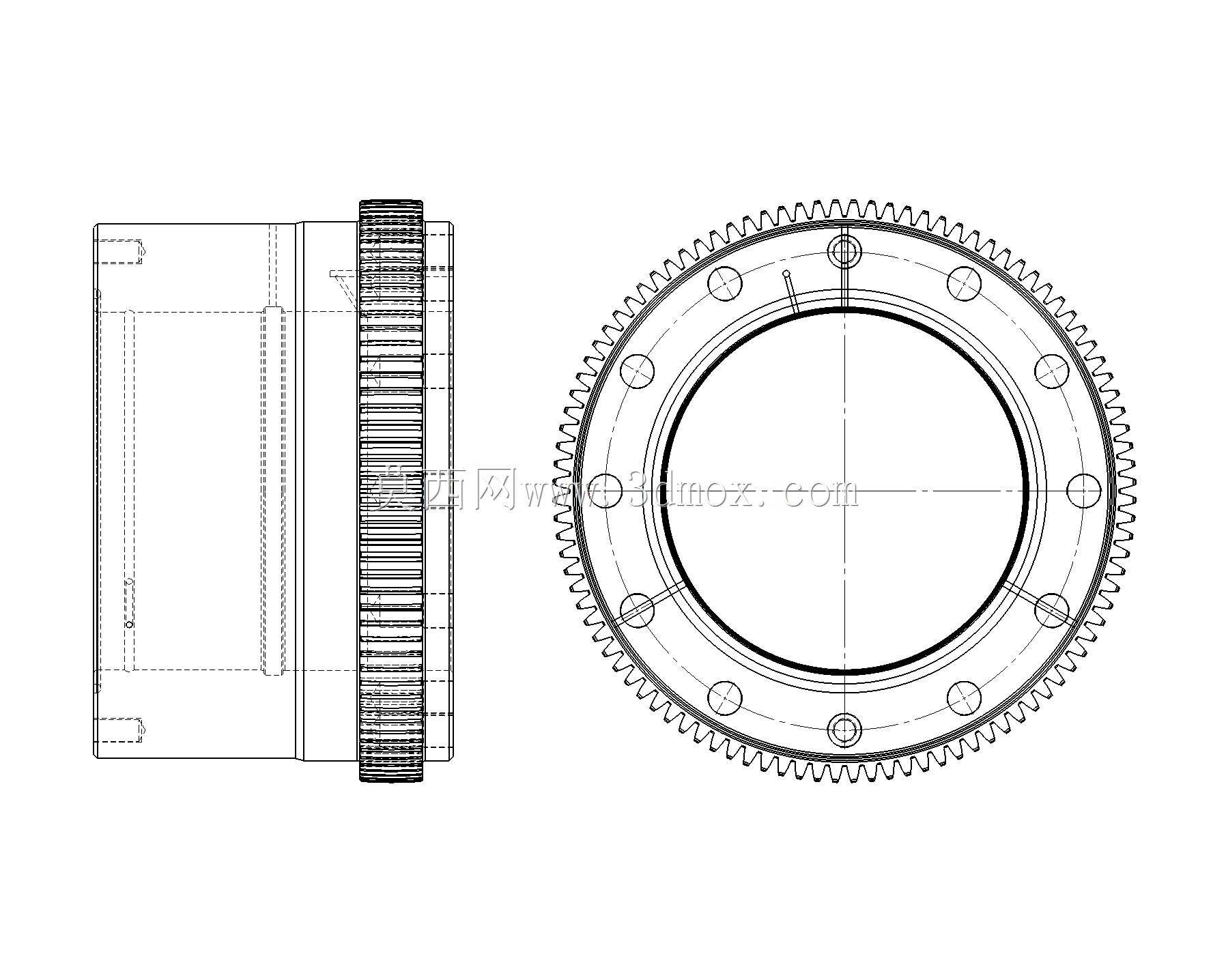

　　在重型液压传动系统、大型风电齿轮箱润滑回路、工程机械液压执行机构的管路布局中，这类带扩展油压通道的液压释放耦合接头，是解决带压管路快速脱离、油路扩展分流的核心连接件，很多现场运维人员在处理高压油路检修时，都会遇到带压拆卸接头喷油、油路无法临时扩展的问题，这款结构的设计初衷就是针对性解决这类工程痛点。从结构功能来看，接头主体采用法兰式齿圈对接结构，外圈的齿形结构并非传动用途，而是用于安装时的防滑对位，配合圆周均布的螺栓孔，可实现与对接端的刚性密封连接，避免高压油液工作时出现接头松脱渗漏。

　　内部的油压通道采用分层布局，主通道承担常规工况下的油液导通功能，侧置的扩展通道可在不拆解主接头的前提下，外接压力检测表、临时泄油管路或者分支供油回路，在设备调试阶段，可直接通过扩展通道接入压力传感器，实时监测接头处的实际工作油压，无需额外在管路上开孔加装测压点，大幅减少现场管路改造的工作量。设计过程中，首先要考虑的是安装边界的适配性，接头的轴向总长度控制在适配常规DN80通径液压管路的安装空间范围内，法兰外圈的齿顶圆直径与同规格标准法兰的安装孔位完全匹配，可直接替换原有同通径的普通液压接头，无需改动原有管路的安装支架位置，降低现场改造的适配成本。

　　密封结构的设计上，主对接面采用端面O型圈密封槽布局，扩展通道的接口采用内锥面密封结构，可适配标准扩口式管接头的连接要求，在35MPa的额定工作压力下，不会出现密封面渗漏的问题。释放脱离功能的实现，依托通道内的内置滑阀结构，当需要断开主油路时，可通过扩展通道注入控制油压，推动内部滑阀移动，先切断主油路的导通，再逐步释放接头对接面的残余压力，整个脱离过程无需借助额外的泄压工具，可避免带压拆卸时高压油喷出造成的安全隐患，尤其适合井下采掘设备、高空作业平台这类检修空间受限、安全要求高的应用场景。

　　从建模细节来看，齿圈部分的齿形采用渐开线短齿设计，齿高仅为标准传动齿的三分之一，既满足安装时的卡持对位需求，又不会因为齿高过大造成接头整体外径增加，所有的通道转角处都做了R3的圆角过渡，避免高压油液长期冲刷转角处造成的气蚀损伤，延长接头的使用寿命。螺栓孔的位置度公差控制在0.1mm以内，保证与对接法兰安装时不会出现孔位错位的问题，内部流道的表面粗糙度要求达到Ra1.6，减少油液流动时的沿程压力损失。在实际选型应用中，这类接头可适配矿物液压油、水乙二醇等多种常用液压介质，工作温度范围覆盖-20℃到80℃，可满足绝大多数工业液压系统的工况要求，在液压系统的应急旁路搭建、在线压力检测、带压管路维护等场景下，相比普通的直通法兰接头，可减少60%以上的管路拆装工作量，同时降低带压操作的安全风险。
