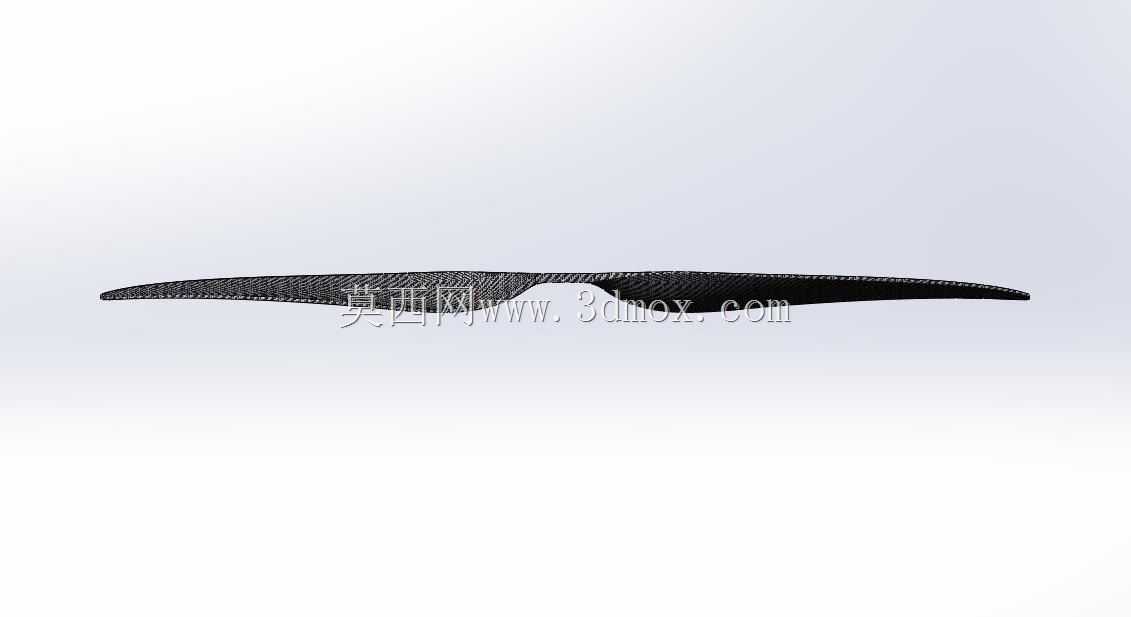

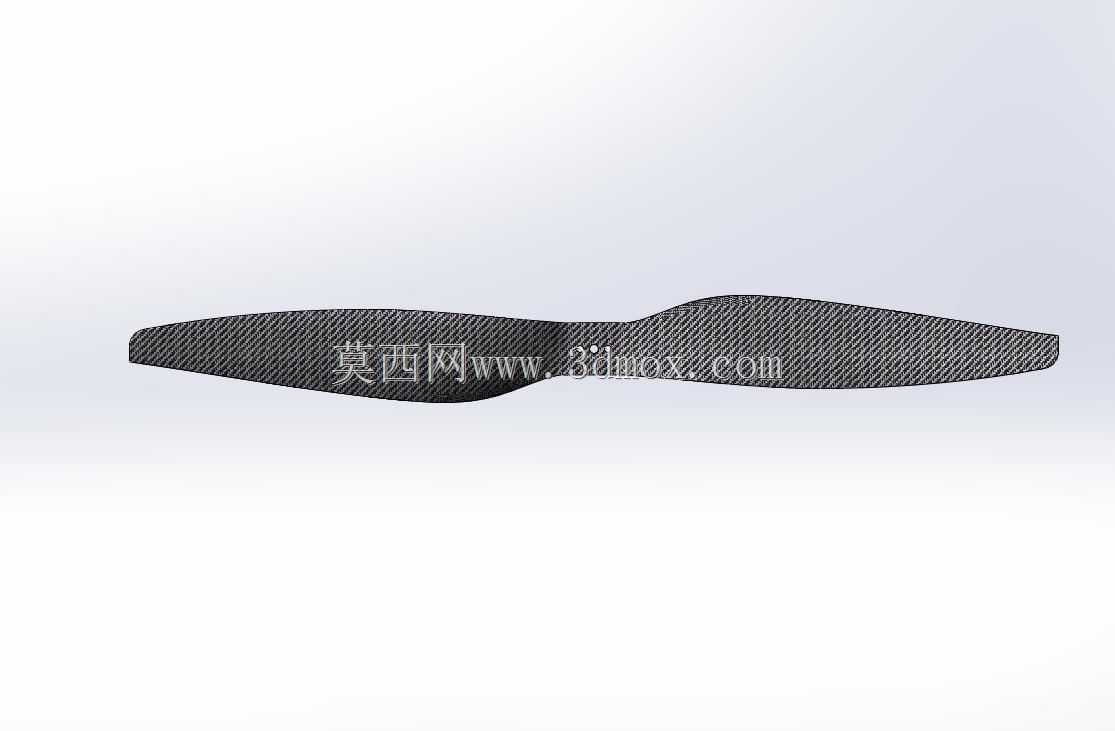

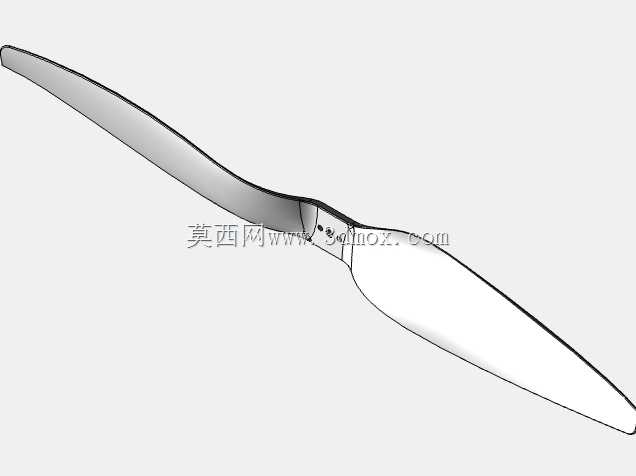

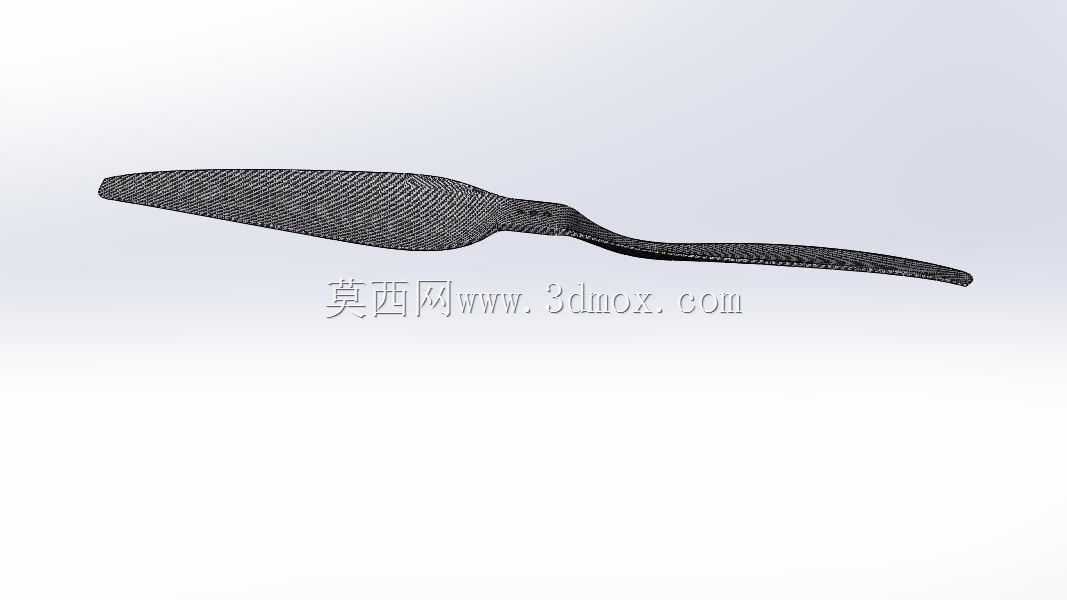

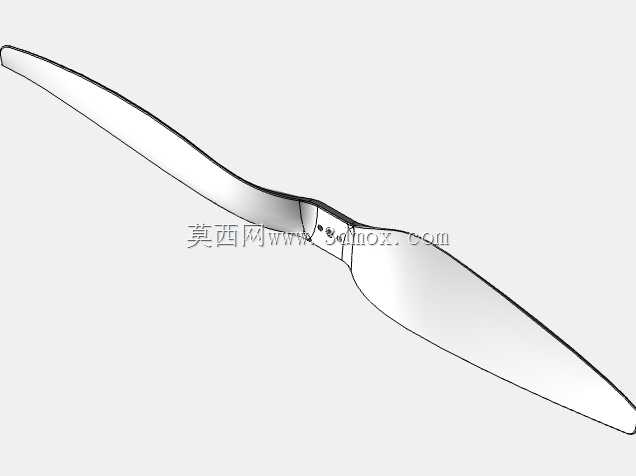

17英寸碳纤维无人机螺旋桨结构设计

　　这款436毫米直径的两叶螺旋桨，主要面向多旋翼工业级无人机、固定翼航模以及小型垂直起降飞行器的动力端配套需求，在植保作业、航测巡检、影视航拍、物流配送等常见无人机作业场景中，这类大尺寸碳纤维桨是兼顾推力输出与续航表现的核心部件。不同于小尺寸玩具级桨叶的注塑成型工艺思路，这款桨的整体结构围绕碳纤维复合材料的成型特性做了针对性优化，从桨根到桨尖的翼型截面连续过渡，没有出现截面突变的应力集中区域，能适配预浸料模压、热压罐成型等主流碳纤维制件加工工艺，成型后桨叶的内部纤维连续性更好，高速旋转下的抗形变能力更强。

　　从实际使用的功能特性来看，这款桨的扭转角沿展向做了梯度设计，靠近桨根的区域安装角更大，能在较低线速度下获得足够的迎角产生推力，避免桨根区域因线速度不足出现气流分离失速；靠近桨尖的区域安装角逐步收窄，匹配桨尖更高的线速度，降低高速旋转下的翼尖涡流阻力，整体气动效率比等安装角的简易桨叶提升明显，相同拉力输出下能降低电机的工作电流，直接提升飞行器的有效续航时长。桨叶的翼型选择了低速高升阻比的平凸翼型，上表面的曲面弧度经过平滑过渡，下表面接近平面，这种翼型在低速飞行状态下的升力系数更高，同时失速迎角范围更宽，在飞行器做机动动作、遇到突发紊流的时候，不容易出现桨叶失速导致的动力骤降，飞行稳定性更有保障。

　　设计过程中对安装边界做了明确的约束，桨根的夹持区域做了加厚处理，两侧的夹持平面平行度公差控制在合理范围内，能适配市面上主流的大拉力无刷电机安装座，夹持厚度匹配标准的电机桨夹尺寸，不需要额外做打磨修整就能完成装配。桨叶的整体动平衡余量在设计阶段就做了预分配，桨尖区域的重量公差控制在毫克级，装配后不需要额外粘贴大量平衡配重就能达到高速旋转的动平衡要求，能降低电机轴承的径向负载，减少飞行过程中的机体振动，避免振动传导到飞控传感器、航拍云台等精密部件上影响作业精度。

　　从外形尺寸的适配性来看，436毫米的直径对应17英寸的规格，适配轴距在650毫米到900毫米之间的多旋翼机架，安装时只要保证相邻机臂的桨叶旋转平面没有重叠干涉即可，桨叶的整体弦长从根到尖逐步收窄，最宽处的弦长控制在合理范围，既保证了足够的桨盘面积获得大拉力，也不会因为弦宽过大增加不必要的空气阻力。桨叶前缘做了轻微的钝化处理，不像竞速类桨叶那样做尖锐的前缘设计，能在日常起降、低空作业碰到细小杂物的时候，降低前缘出现分层、缺口的概率，提升户外复杂环境下的使用寿命。另外桨叶的后缘做了薄化处理，能减少桨叶后缘的气流分离噪音，在城市区域作业时能降低噪音对周边环境的影响。

　　在结构强度设计上，这款桨的内部铺层方向沿桨叶展向为主，辅以±45度的铺层提升抗扭刚度，在大拉力输出、急加速急减速的工况下，桨叶的扭转变形量控制在很小的范围，不会因为扭转形变导致实际安装角出现大幅变化，保证不同油门开度下的动力输出线性度，让飞控的动力匹配更顺畅。桨根区域是应力集中的核心位置，设计时在夹持孔周边做了局部加厚，同时铺层做了环形加强，避免电机急停、突然变距的时候出现桨根断裂的风险。整体重量控制在同尺寸桨叶的较低水平，转动惯量更小，电机的动态响应速度更快，飞行器的姿态调整更灵敏，在遇到突发风切变的时候能快速调整动力输出，维持飞行姿态稳定。
